33
WEL - IP1891
E

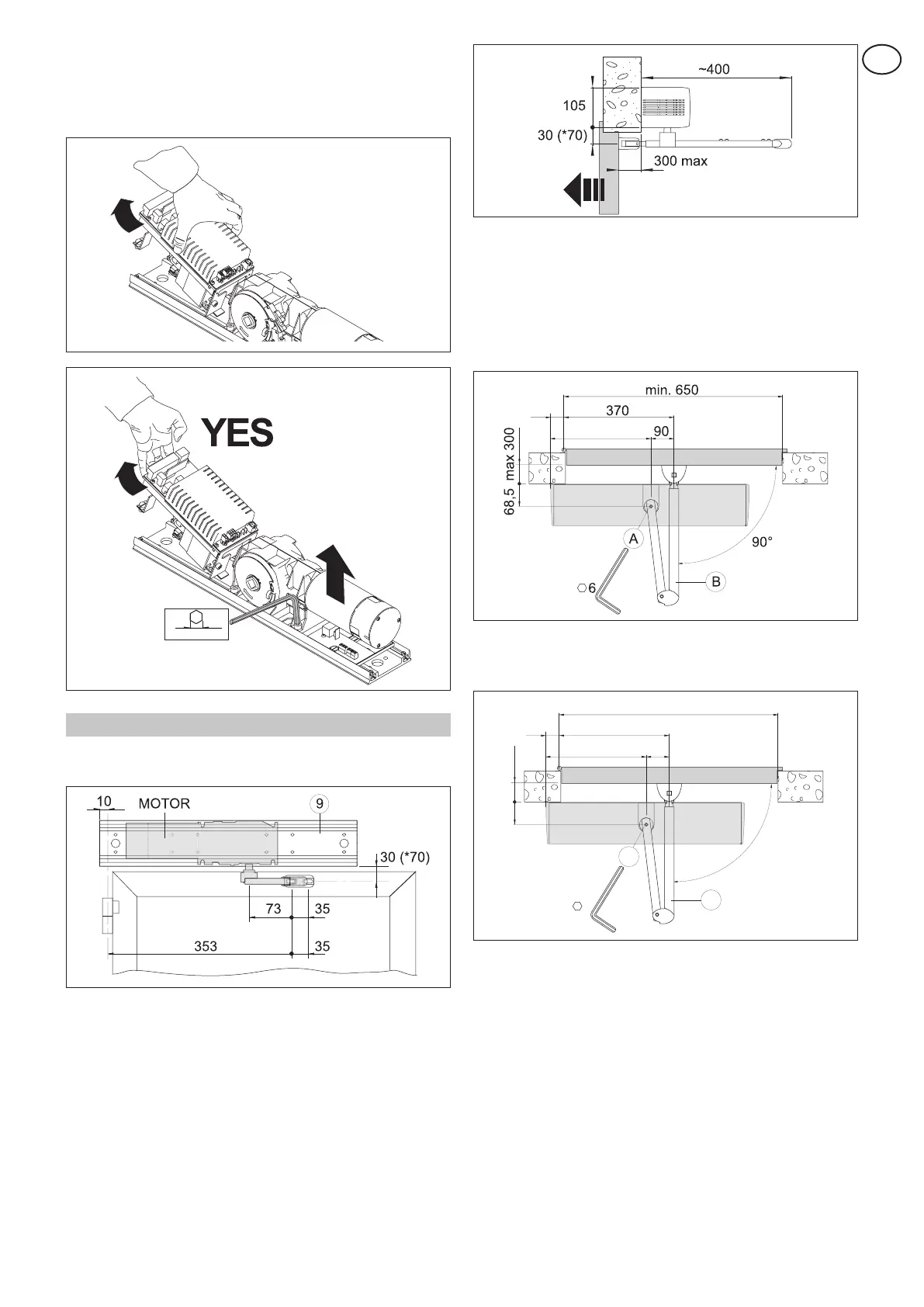

Atención: manejar con cuidado el cuadro electrónico, como se
indica en la figura.
Al finalizar la fase de desmontaje del automatismo, proceder
con la fase de instalación indicada en los capítulos 4, 5 ó 6, con
referencia tipo de brazo usado.
4. INSTALACIÓN BRAZO ARTICULADO
Usar el brazo articulado WELBA para las puertas que abren
hacia el exterior del lado del motorreductor.
Fijar de manera estable y a nivel la placa de montaje [9] a la
pared, respetando las medidas indicadas en la figura.
Perforar la hoja, en correspondencia con la fijación del brazo
articulado.
(*) Si es necesario, usar el alargador WELD40 para alargar la
medida entre el automatismo y el brazo a 70 mm.
Volver a colocar los componentes en la placa de base.
Nota: en la versión con brazo articulado WELBA, el motor se
posiciona siempre del lado de las bisagras.
Comprobar che el brazo articulado esté completamente ensam-
blado (véase preparación en el capítulo 4.1).
Fijar el brazo al automatismo en el punto [A]. Fijar también la
otra extremidad del brazo a la hoja de manera que se forme un
ángulo de 90° como se indica en la figura.
Para las aplicaciones LOW ENERGY es posible disminuir la
fuerza manual de apertura reduciendo el ángulo α y respetando
las medidas indicadas en la figura.
Nota: para las distancias entre el automatismo y la hoja inferiores
a 115 mm, es necesario acortar el lado no perforado del brazo [B].
Atención: la fijación del brazo a la hoja para automatismo con
resorte de cierre WELS y WELE, resulta dificultoso a causa de
la presión que ejercita el resorte.
Mover manualmente la puerta y comprobar la correcta apertura
y cierre sin roces.
Instalar el retén de puerta abierta.
Nota: los topes de pavimento se tienen que fijar en posición
visible y no tienen que representar peligro de tropiezo.
