WEL - IP1891
I

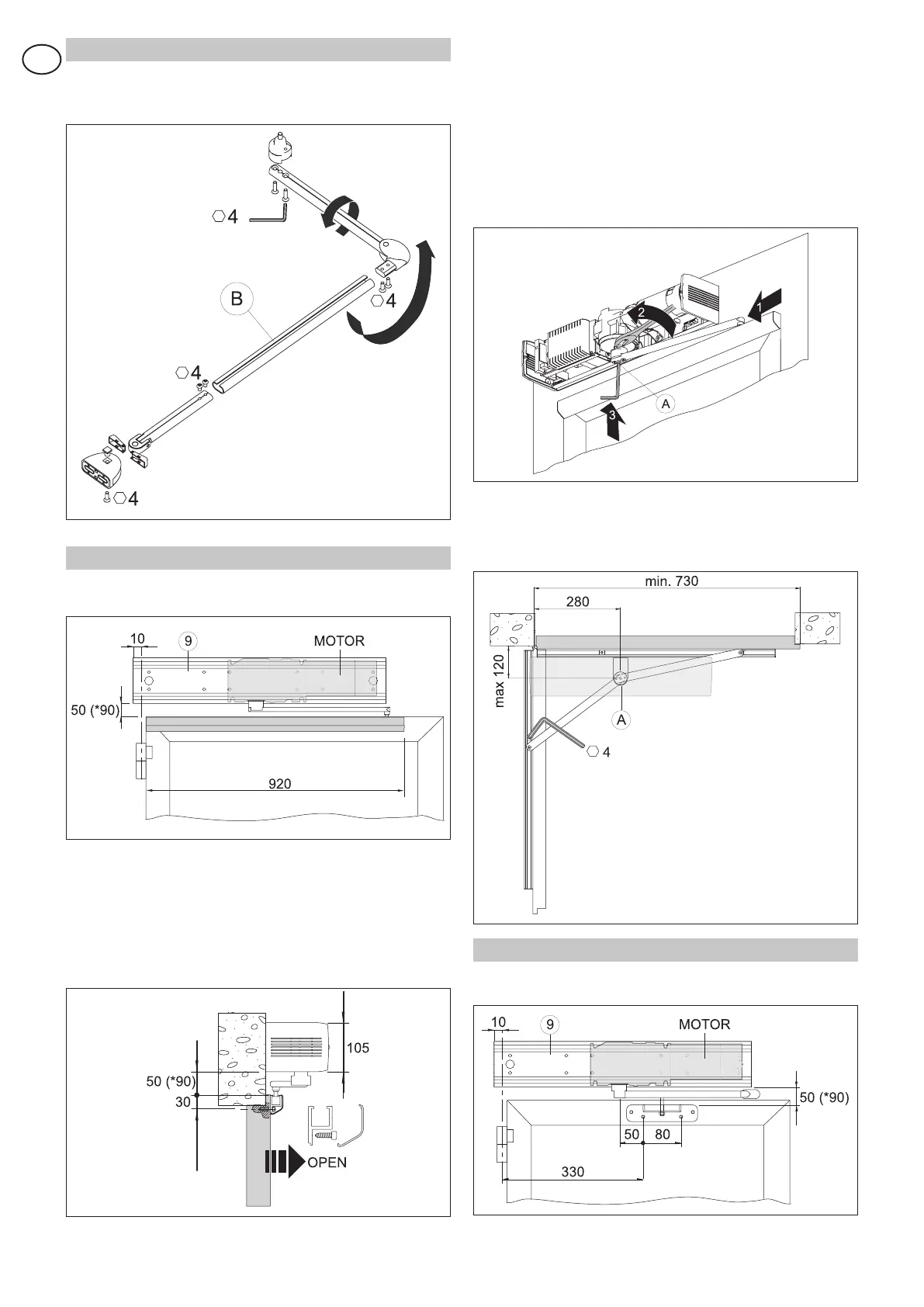

4.1 Preparazione del braccio articolato
Se necessario, in riferimento al senso di apertura della porta,
invertire l’assemblaggio del braccio articolato come indicato in
figura.
5. INSTALLAZIONE CON BRACCIO SCORREVOLE
Usare il braccio scorrevole WELBS per porte che aprono all’in-
terno vista lato motoriduttore.
Fissare in modo stabile e in bolla la piastra di base [9] alla parete,
rispettando le misure indicate in figura.
Fissare la guida di scorrimento sull’anta come indicato in figura
(se la larghezza dell’anta è piccola, tagliare la parte eccedente
della guida).
(*) Se necessario, usare la prolunga WELD40 per allungare la
misura tra l’automazione e la guida a 90 mm.
Riposizionare i componenti sulla piastra di base.
N.B.: nella versione con braccio scorrevole WELBS, il motore
va posizionato sempre dal lato opposto alle cerniere.
Infilare il braccio scorrevole nella guida.
Fissare il braccio all’automazione nel punto [A].
Attenzione: nelle automazioni con molla WELS e WELE, il fis-
saggio del braccio scorrevole risulta difficoltoso a causa della
spinta della molla. Usando una chiave da 24 mm come indicato
in figura, eseguire lo spostamento necessario per infilare il
braccio nel motore.
Muovere manualmente la porta e verificare la corretta apertura
e chiusura senza attriti.
Regolare il fermo di porta aperta interno alla guida, come indi-
cato in figura.
6. INSTALLAZIONE CON BRACCIO WELBRAS
Usare il braccio articolato WELBRAS per porte che aprono
all’interno vista lato motoriduttore.
