Suportes da base de montagem
• Ao alinhar os orifícios dos parafusos de expansão com os suportes da base de montagem, NÃO
coloque as mãos por baixo dos suportes da base de montagem ao deslocar a estação, para evitar
ferimentos.
1. Levante cuidadosamente a estação pelos pontos de transporte e desloque-a para o local de instalação.
Alinhe os quatro orifícios do suporte da base de montagem com os parafusos de expansão e, em seguida,
coloque-a lentamente. Recomenda-se que pelo menos duas pessoas transportem a estação.
2. Coloque o nível digital em cima de uma das tampas da estação para se certificar de que a estação está
nivelada horizontalmente. Se a estação não estiver nivelada e o grau de inclinação for superior a 3 graus,
utilize juntas metálicas ou outros materiais para elevar os suportes da base em conformidade.
3. Instale a anilha plana, a anilha de mola e a porca do parafuso de expansão em sequência e aperte a porca
com uma chave ajustável.
2
1
3

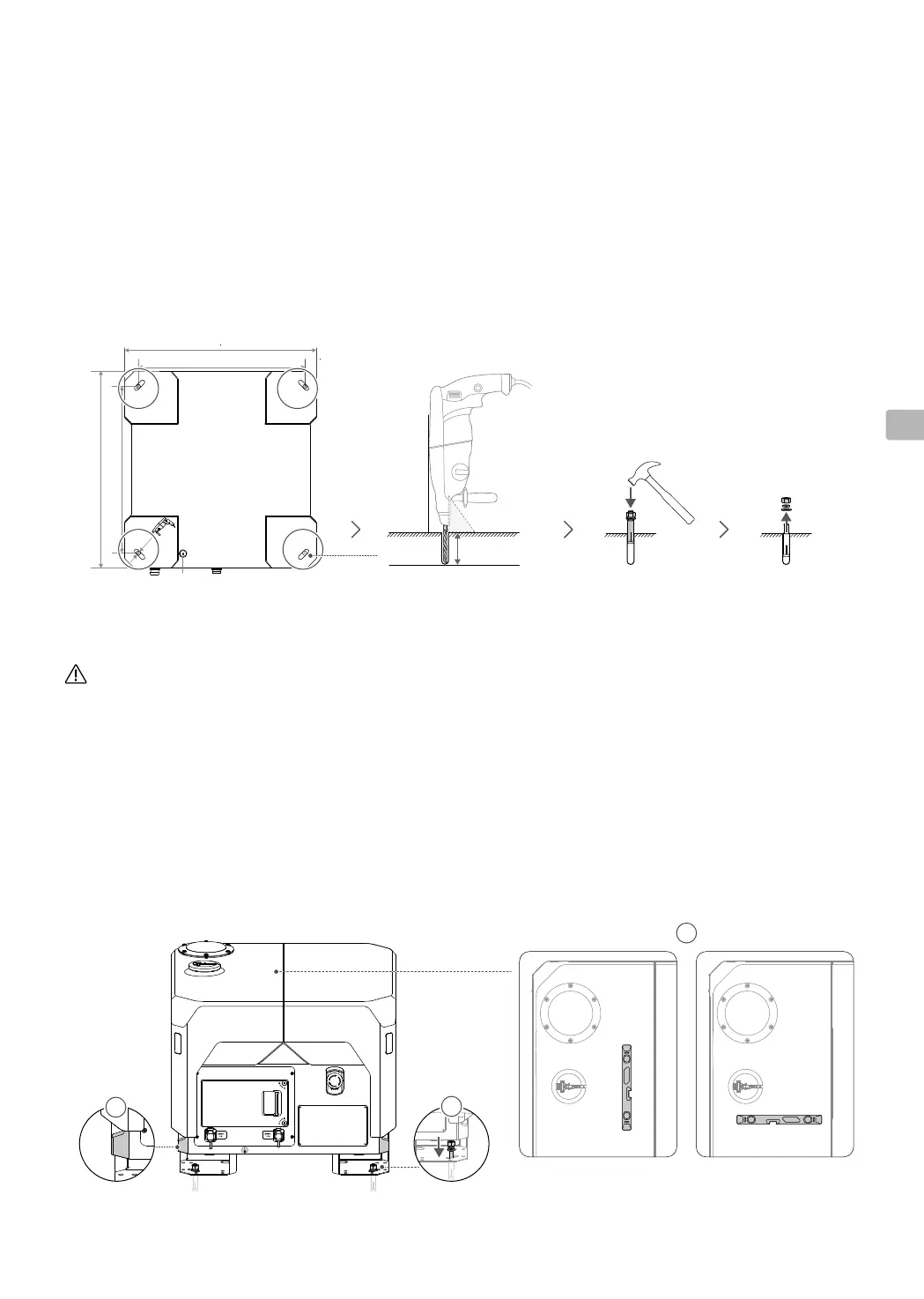

É necessário fabricar previamente uma base de betão ou uma base com estrutura de aço no local de instalação.
As instruções de instalação a seguir usam uma base de betão como exemplo.
1. Coloque a tampa da caixa com os marcadores dos furos de instalação virados para cima no local onde a
estação vai ser instalada e ajuste a orientação e a posição em conformidade.
2. Alinhe a broca de martelo (diâmetro de perfuração Ф 12 mm) com os marcadores do orifício de instalação,
mantenha a broca de martelo na perpendicular em relação ao solo para perfurar quatro orifícios de
instalação com uma profundidade de 60 mm. Retire a tampa da caixa após a perfuração e certifique-se de
que limpa os detritos circundantes para evitar que caiam nos orifícios.
3. Aperte ligeiramente as porcas dos quatro parafusos de expansão fornecidos, coloque-os nos orifícios de
instalação e bata nos parafusos com um martelo de garra até os tubos de expansão estarem inseridos nos
orifícios de instalação.
4. Depois de pré-apertar o parafuso até ao limite, desaperte a porca, a anilha de mola e a anilha plana.
536mm
465.5mm
465.5mm
550mm
交流输入
AC-IN
网络输入
LAN-IN
接地线
EARTH WIRE
Ø12*4
90°
60 mm
Ф12 mm
