116
PT
• Certifique-se de que levanta a estação pelos pontos de transporte quando a deslocar.
• NÃO coloque o nível digital em ambas as tampas da estação quando estiver a medir.

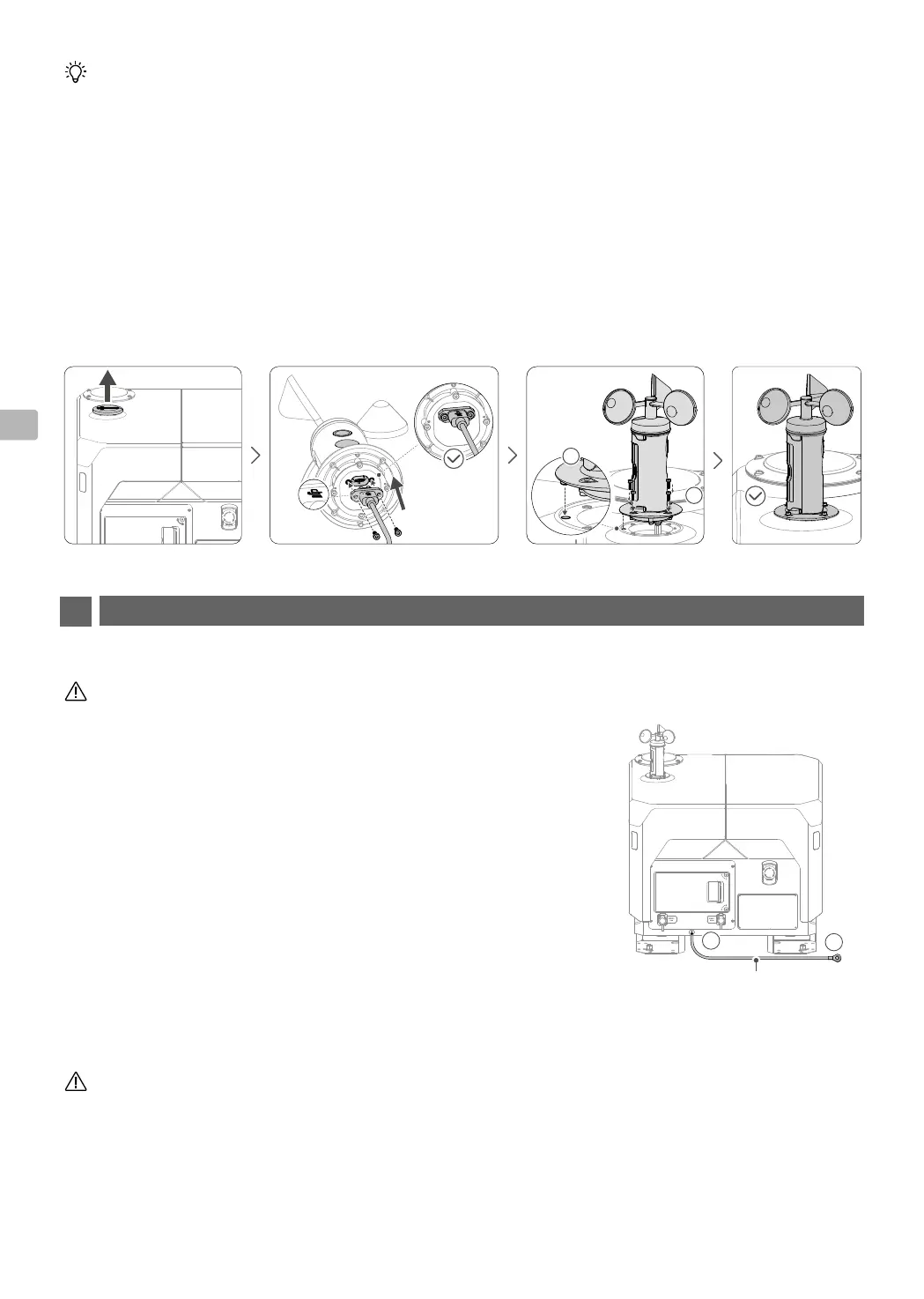

Montar o módulo do medidor de velocidade do vento
1. Remova a tampa do suporte do módulo do medidor de velocidade do vento na parte superior da tampa da
estação. Remova o módulo do medidor de velocidade do vento da caixa.
2. Utilize uma chave sextavada de 2 mm para remover os dois parafusos da base do módulo do medidor de
velocidade do vento e certifique-se de que os guarda corretamente. Certifique-se de que o LOGOTIPO DA
DJI no cabo de sinal da estação está virado corretamente, insira o cabo de sinal suavemente na porta da
base do módulo do medidor de velocidade do vento e aperte os parafusos de forma adequada e segura.
3. Alinhe e insira o módulo do medidor de velocidade do vento no suporte na tampa da estação. Utilizar uma
chave sextavada de 2 mm para apertar os quatro parafusos e fixar o módulo do medidor de velocidade do
vento.
2
1
4
Ligar e ativar a estação
Ligar o fio de terra
1
2
0,5m
Ligação do cabo Ethernet
• Certifique-se de que instala um dispositivo de proteção contra picos de tensão de dados e sinal na
sala do computador do utilizador e de que este está devidamente ligado à terra. Consulte a secção
Requisitos da rede no Manual de instalação e configuração para obter mais informações.
• Certifique-se de que utiliza um cabo de par entrançado Cat 6 com um diâmetro de cabo de 6-9 mm, de
modo a garantir que a vedação é segura e que o desempenho de resistência à água não é comprometido.
• Certifique-se de que a sequência de fios internos está correta ao ligar o conetor de passagem e o
cabo, seguindo a norma de cablagem T568B.
1. Puxe cuidadosamente o fio de terra a partir da parte inferior
da estação. Certifique-se de que mantém o fio de terra o mais
direito possível e evite enrolá-lo ou entrelaçá-lo com os cabos
de sinal.
2. Ligar o fio de terra ao polo de saída do elétrodo de terra e
apertá-lo com o parafuso e a porca M8.
• A estação deve ser corretamente ligada à terra, seguindo
os requisitos abaixo indicados.
• Verifique se o design e a montagem do sistema de ligação
à terra cumprem os requisitos antes da instalação.
Certifique-se de que a resistência de terra entre a terra
e o sistema de terminação de terra ligado à estação é
inferior a 10 Ω, utilizando um medidor de resistência de
terra para efetuar a medição.
• Puxe suavemente o fio de terra para evitar danificar o
terminal onde o fio de terra está ligado à estação.
