dji DOCK 2 - Page 141

140
RU
18
19 20 2122 23
24
25
26
27
1. Датчик скорости ветра
2. Камера системы безопасности
3. Дополнительная подсветка камеры
4. Датчик дождя
5. Крышка док-станции
6. Маркеры позиционирования
7. Посадочная панель
8. Маркер ориентации дрона
[1]
9. Точки для переноса
10. Порт AC-IN
11. Заземляющий провод (расположен под
док-станцией)

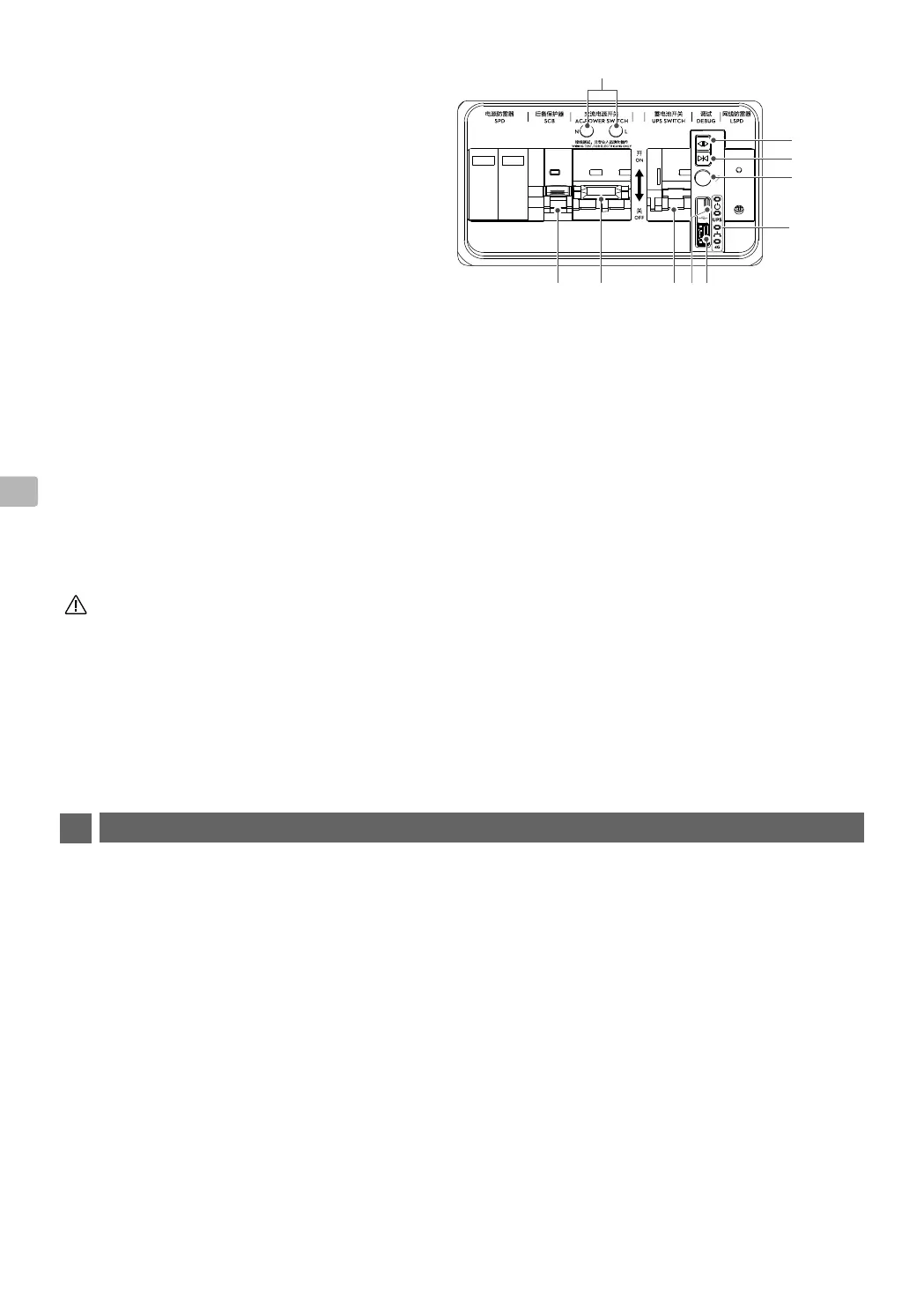

12. Электрический шкаф
13. Порт LAN-IN
14. Крепления для основания
15. Кнопка аварийного останова
[2]
16. Индикаторы состояния
17. Отсек для модема
18. Клеммы для тестирования проводов
19. Выключатель с ограничителем
перенапряжения (SCB)
20. Выключатель питания переменного тока
21. Выключатель резервного аккумулятора
22. Порт USB-C
23. Порт USB-A
24. Индикаторы электрического шкафа
25. Кнопка сопряжения
26. Кнопка закрытия
[3]
27. Кнопка открытия
[3]
[1] Док-станция DJI поставляется со встроенным модулем зарядки. Убедитесь, что на
поверхности посадочной панели не расположены металлические предметы, во избежание
высоких температур, способных повредить посадочную панель.
[2] Крышка док-станции не откроется и не закроется, если нажата кнопка аварийного останова.
[3] Нажмите и удерживайте эту кнопку, чтобы открыть или закрыть крышку. Убедитесь, что
крышка док-станции не заблокирована посторонними предметами. При открытии и
закрытии крышки док-станции находитесь на безопасном расстоянии от нее во избежание
травм.
3
Установка
Проверка позиционирования и ориентации при установке
Перед установкой док-станции учитывайте следующие факторы.
• Убедитесь, что камера системы безопасности модуля датчика скорости ветра не направлена в сторону
прямых солнечных лучей. Это может сократить срок службы и обзор камеры из-за воздействия
окружающей среды.
• Убедитесь, что крышки док-станции не заблокированы посторонними предметами.
• Во избежание ложного распознавания при посадке дрона не оставляйте светлые предметы, сходные
по форме или визуальным опознавательным знакам с посадочной панелью, в 5м от док-станции.
Такие предметы могут быть белого цвета и иметь форму прямоугольника, треугольника и буквы Н.
• Если на одном участке используется несколько док-станций, расстояние между каждыми двумя док-
станциями должно быть не менее 5м. Рекомендуется расстояние в 10м.
• Длина заземляющего провода составляет 0,5м. Убедитесь, что расстояние между электродом
заземления и док-станцией меньше 0,5м.
