141
RU
Установка креплений для основания
• НЕ помещайте руки под крепления основания во время перемещения док-станции во
избежание травм при совмещении отверстий для распорных болтов с креплениями
основания.
1. Осторожно поднимите док-станцию за точки переноски и переместите ее в место установки.
Совместите четыре отверстия креплений основания с распорными болтами, а затем медленно
опустите ее. Рекомендуется, чтобы ее переносили хотя бы два человека.
2. Поместите цифровой уровень на верхнюю часть одной из крышек док-станции, чтобы убедиться,
что док-станция выровнена по горизонтали. Если док-станция установлена неровно и угол наклона
превышает 3°, используйте металлические прокладки или другие материалы, чтобы соответствующим
образом поднять крепления основания.
3. Установите последовательно плоскую шайбу, пружинную шайбу и гайку распорного болта и затяните
гайку разводным ключом.

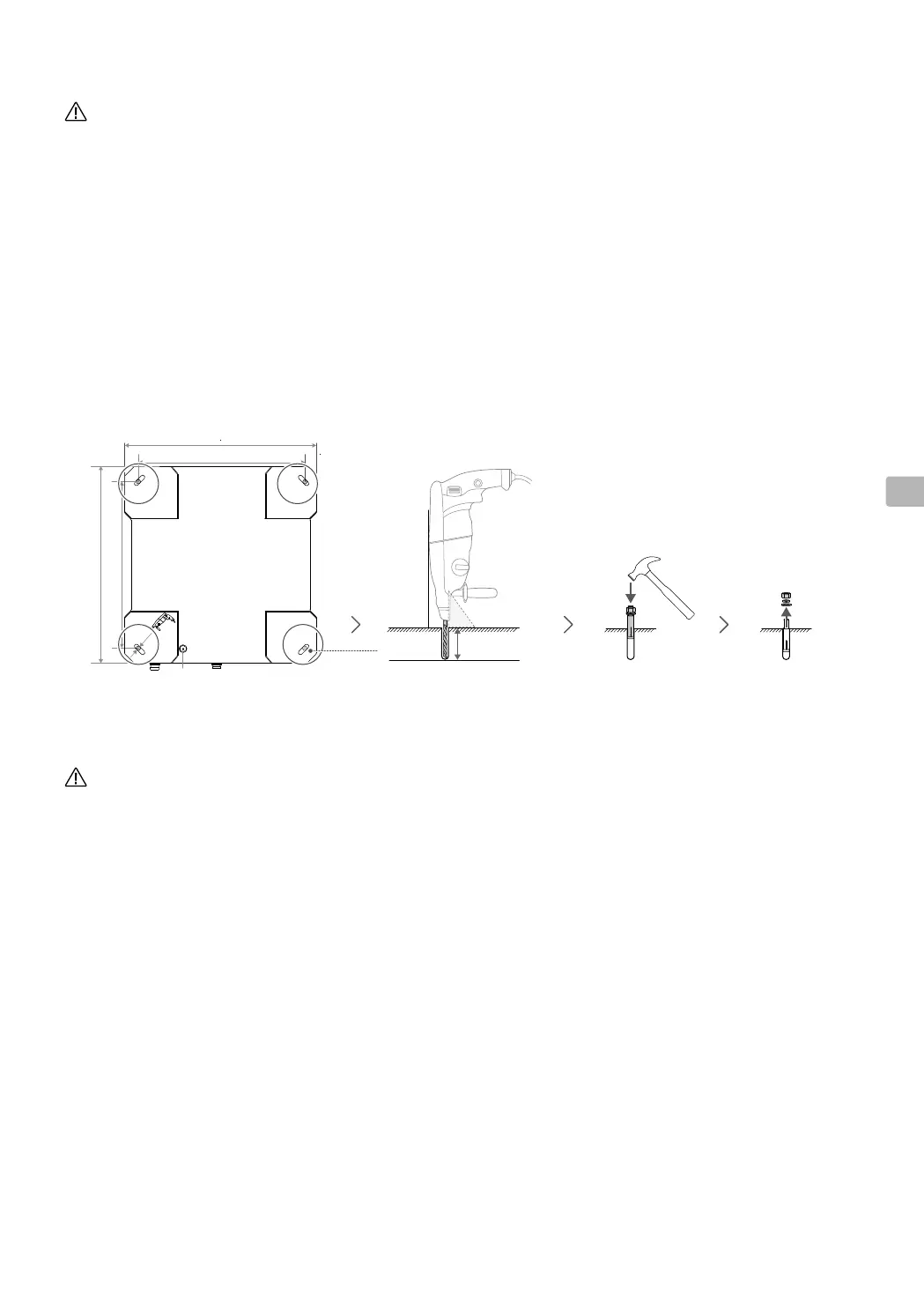

Установка распорных болтов
• При сверлении отверстий наденьте респиратор и защитные очки, чтобы пыль не попала в
рот, нос и глаза. Будьте осторожны при использовании электроинструментов.
Бетонное основание или стальная рама должны быть заранее возведены на месте установки. В
инструкции ниже для примера используется бетонное основание.
1. Расположите крышку коробки в месте установки док-станции так, чтобы отметки установочных
отверстий были направлены вверх, и соответствующим образом отрегулируйте ее ориентацию и
положение.
2. Совместите ударную дрель (диаметр сверла: 12мм) с отметками установочных отверстий. Держа дрель
вертикально к земле, просверлите четыре установочных отверстия глубиной 60мм. После сверления
снимите крышку коробки и уберите мусор, чтобы он не попал в отверстия.
3. Слегка затяните гайки на четырех распорных болтах из комплекта, вставьте их в установочные
отверстия и вбивайте болты молотком, пока распорная часть не войдет в установочные отверстия.
4. Предварительно затянув болт до упора, открутите гайку, пружинную и плоскую шайбы.
536mm
465.5mm
465.5mm
550mm
交流输入
网络输入
接地线
Ø12*4
90°
60 mm
Ф12 mm
