15
CHT
1.
風速計
2.
監控相機
3.
相機補光燈
4.
雨量計
5.
艙蓋
6.
視覺標誌
7.
停機坪
8.
飛行器機頭朝向標誌
[1]
9.
Dock 搬運抓握點
10.
交流電源輸入埠
11.
接地線（位於 Dock 底部）
12.

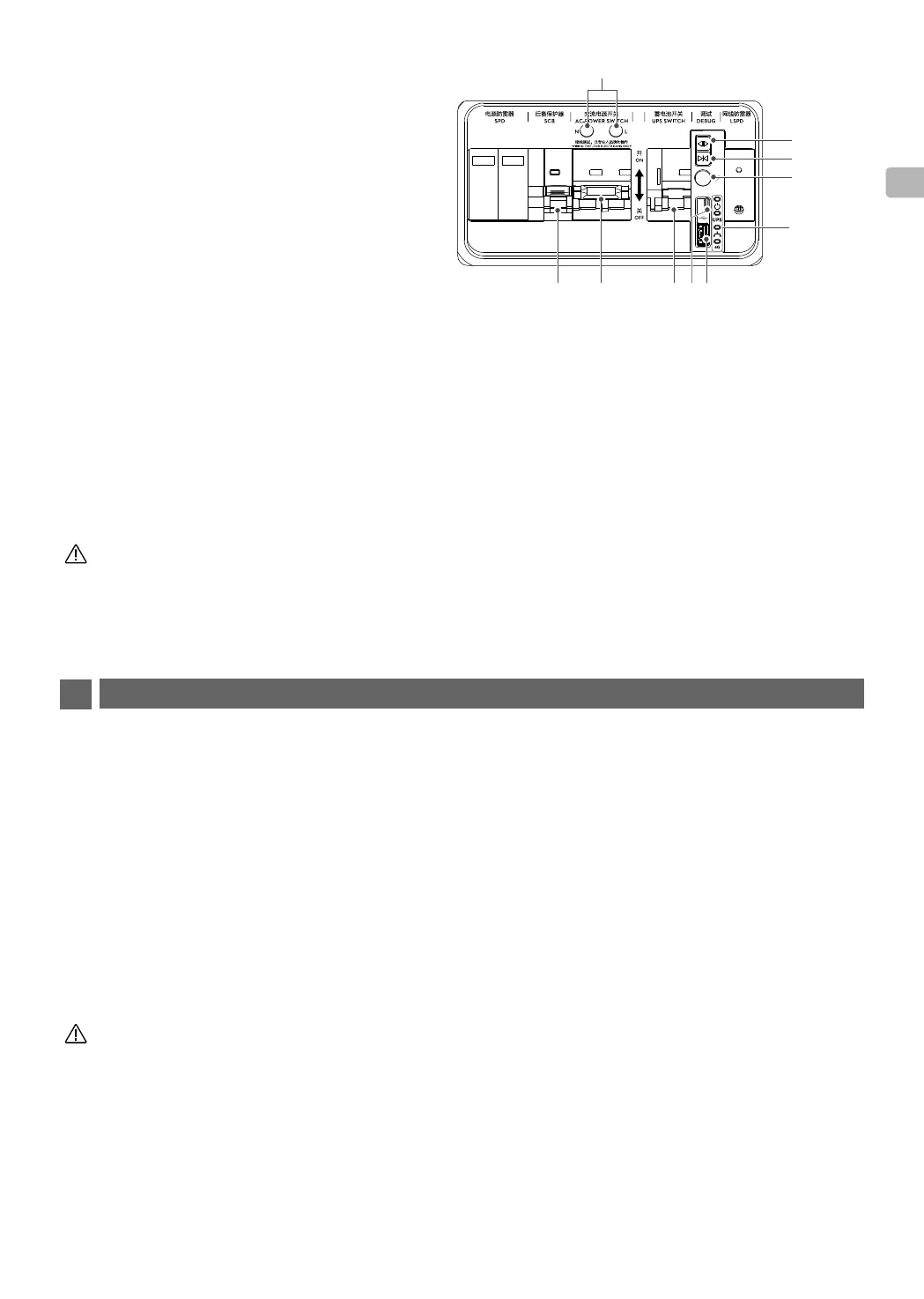

配電櫃
13.
網路輸入埠
14.
安裝地脚
15.
急停按鈕
[2]
16.
艙蓋指示燈
17.
網路卡匣
18.
接線測試孔
19.
防雷器後備保護器
20.
交流電源開關
21.
蓄電池開關
22. USB-C
連接埠
23. USB-A
連接埠
24.
配電櫃指示燈
25.
配對按鍵
26.
艙蓋閉合按鍵
[3]
27.
艙蓋開啟按鍵
[3]
[1] 內建充電模組。請確保沒有金屬物品覆蓋停機坪表面，否則可能會產生高溫，損壞停機坪。
[2] 按下急停按鈕時，將無法控制艙蓋。
[3] 開關艙蓋時，需持續按住按鍵。開關過程中，需確保艙蓋無障礙物阻擋、未受外部壓力；請注意安全，避
免夾手。
3
Dock
安裝
確認 Dock 安裝位置
固定 Dock 前，需考慮以下所有因素：
• 風速計模組的相機朝向應盡量避開陽光直射，否則將產生逆光而影響觀看效果，並且會影響使用壽命。
• Dock 艙蓋開蓋方向無障礙物阻擋。
• 確保 Dock 附近 5 公尺内沒有與停機坪形狀或視覺識别標誌相似的淺色物體，如白色矩形、白色三角形的物體、
H 字樣的圖案，以免飛行器降落時錯誤偵測。
• 同一個地點安裝多台 Dock 時，彼此距離應至少大於 5 公尺。建議相距 10 公尺以上。
• 接地線長度為 0.5 公尺，請確保接地體與 Dock 距離小於 0.5 公尺。
安裝膨脹螺栓
•
打孔前，請務必配戴防護鏡和防塵口罩，防止粉塵落入眼中或進入人體呼吸道。使用電動工具時，請注
意安全。
在施工階段，需在安裝地點提前製作混凝土或鋼架底座。以下使用混凝土底座為例進行安裝說明。
1. 將包裝箱蓋子印有打孔標誌的一面朝上，放置於待安裝地點，並調整朝向和位置。
2. 將衝擊鑽（鑽頭直徑 Ф12 mm）對準打孔標誌並保持與地面垂直，依序鑽出四個深度不小於 60 mm 的安裝孔。
打孔後移開箱蓋，注意清理周圍碎屑，避免掉入孔中。
18
19 20 212223
24
25
26
27
