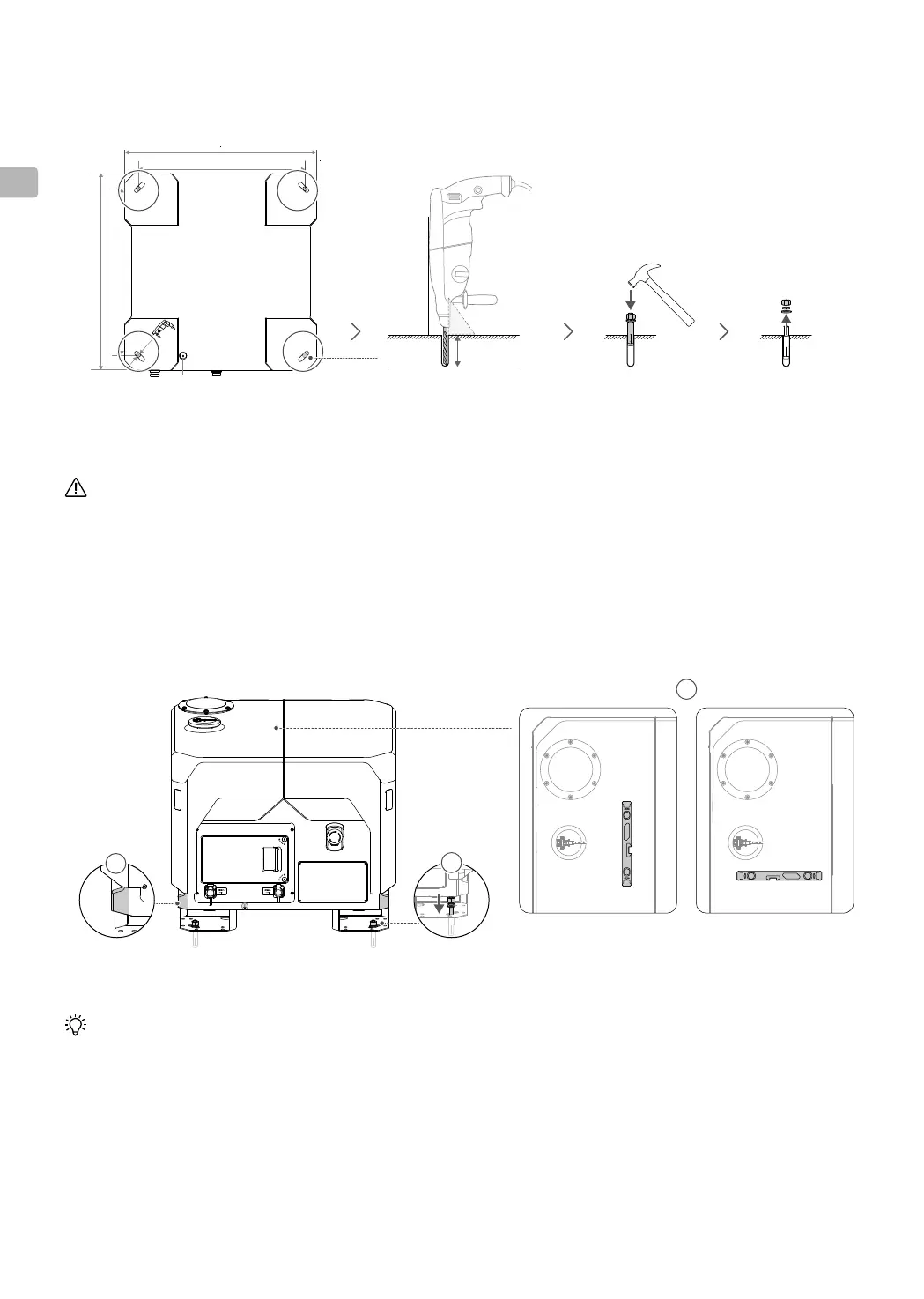

固定 Dock 地脚
•
若出現膨脹螺栓難以對準 Dock 地脚孔位的情况，調整時切勿將手伸入 Dock 地脚下方，避免受傷。
1. 手握 Dock 下方的搬運抓握點，小心地將 Dock（建議兩人搬運）抬至安裝位置，將四個地脚孔位分别對準膨脹
螺栓後緩慢放下。
2. 將水平尺放在任一側艙蓋頂部，分别測量兩個方向的水平情況。若任一方向傾斜超過 3°以上，需使用金屬墊片
等材料填高需墊高的地脚。
3. 依序裝回膨脹螺栓的平墊、彈墊、螺帽，並用活動扳手轉緊螺帽。
2
1
3
• 搬運時，請務必抬 Dock 下方的搬運抓握點。
• 測量傾斜度時，請避免水平尺横跨兩側艙蓋。
3. 將包裝內的四顆膨脹螺栓略微轉緊螺帽後，垂直放入安裝孔；用羊角錘敲打，直到膨脹管沒入安裝孔內。
4. 預先轉緊螺桿至不轉動後，轉下螺帽、彈墊和平墊。
