dji DOCK 2 - Page 18

17
CHT

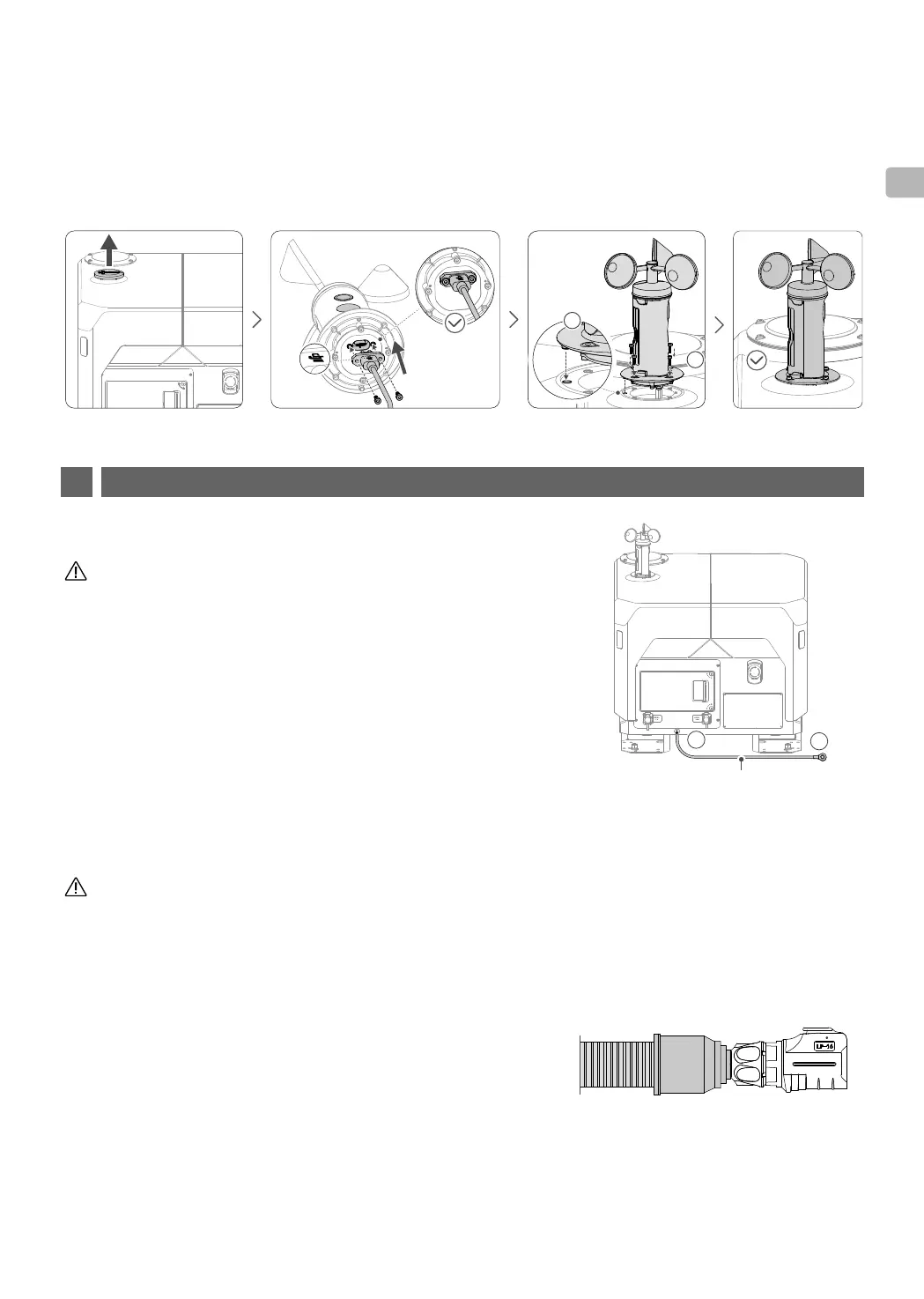

安裝風速計模組
1. 打開 Dock 艙蓋頂部的風速計底座蓋子。從包裝箱底部的泡綿盒中取出風速計模組。
2. 使用 2 mm 內六角螺絲起子，轉下風速計模組底部連接埠兩側螺絲並保存妥當；確認訊號線插頭並未插反（留意
插頭 DJI LOGO 朝向）後，將訊號線插頭對準風速計模組底部連接埠並輕推到底，再轉緊兩側螺絲。
3. 將風速計模組對準並插入風速計底座；使用 2 mm 內六角螺絲起子轉緊四顆螺絲，以固定風速計模組。
2
1
連接網路線
•
使用者機房内需安裝訊號防浪湧保護器並妥善接地。請閱讀《安裝設定手册》的網路要求相關章節，瞭解詳
细要求。
•
網路線需使用 CAT-6 雙絞線，且外徑需為 6-9 mm，否則密封將會不嚴，影響防水性能。
•
請務必按照 T568B 線序接上水晶頭，確保水晶頭内線序正確。
將施工預埋的網路線引至 Dock 附近。根據網路線外徑，在合適位
置切割波紋管堵頭，依序套入波紋管及波紋管堵頭至網路線。請注
意，此時波紋管需處於收縮狀態，以確保網路線插頭組裝後，網路
線不會外露（最終組裝效果如圖所示）。
4
Dock
連線和通電
連接接地線
1. 從 Dock 底部牽出接地線，請確保接地線沒有盤繞或與訊號線
纏繞。
2. 使用自備的 M8 螺絲和螺帽，將接地線的環形端子固定至接地體
的引出極。
•
務必按照要求將 Dock 進行接地。
•
安裝前，請確保接地裝置的設計和施工符合要求；建議使用
接地電阻計測試，確保接地電阻 ≤10 Ω。
•
切勿用力拉扯接地線，避免損壞已連接至 Dock 的接地線
端子。
1
2
0.5 m
