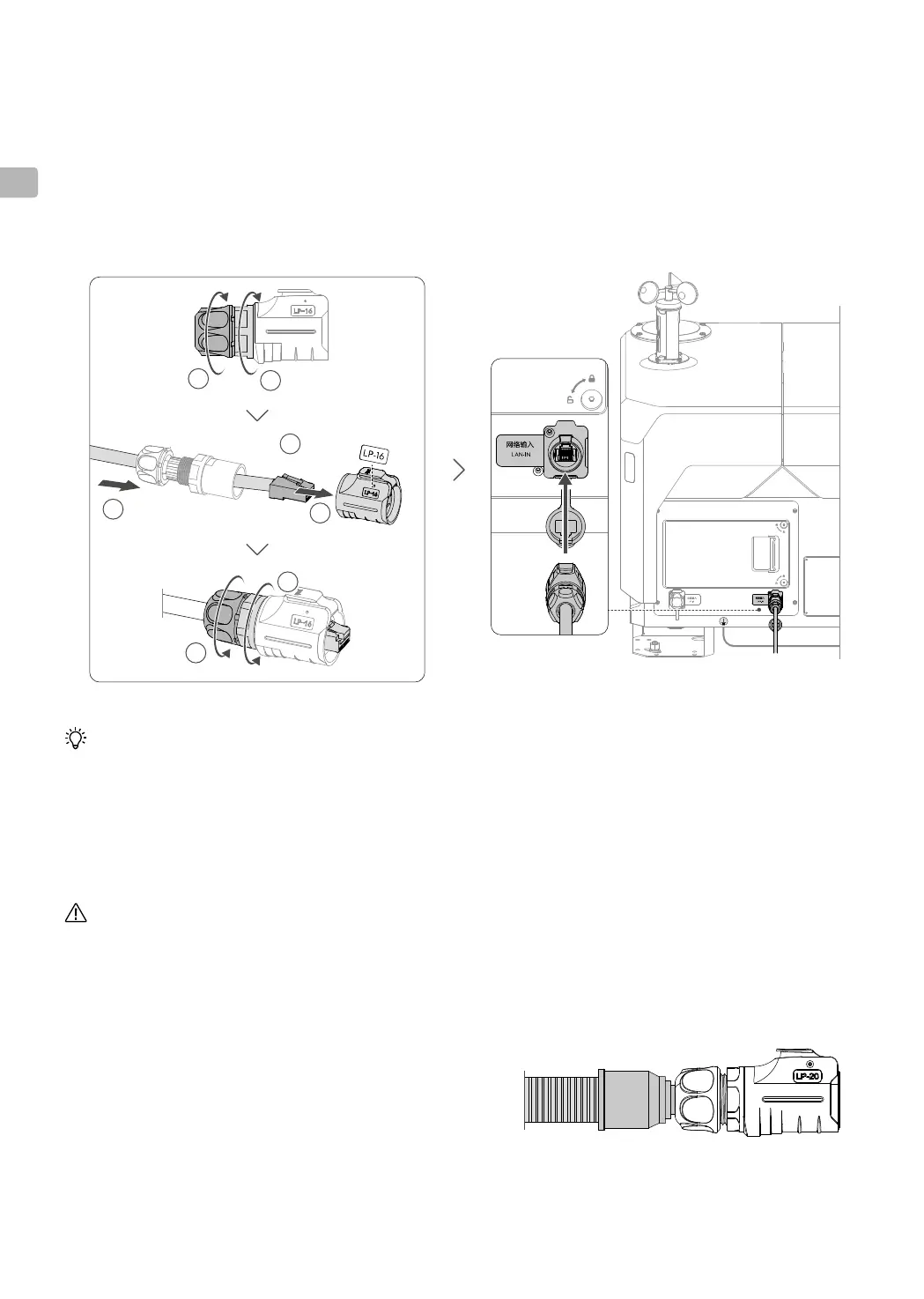

1. 按以下步驟製作網路線插頭。
a. 轉開網路線插頭的外殼和尾部套筒；轉鬆尾部螺帽。
b. 穿入網路線；按 T568B 線序接上水晶頭，檢查網路線 PVC 外皮有效壓入水晶頭内，内部芯線不裸露；使用網
路線測試器測試水晶頭與網路線接觸良好，且水晶頭線序符合要求後，將水晶頭插入外殼，直到聽到「卡嗒」
一聲。
c. 先轉緊尾部套筒，再轉緊尾部螺帽。
2. 揭開 Dock 網路輸入埠的防水膠蓋；插入網路線插頭，直到聽到「卡嗒」一聲確保安裝牢固。
1
2
1
2
1
2
3
T568B
• 請確保網路線另一端與使用者機房連接正確、牢固。
• 網路需要連接至網際網路，並至少確保 10 Mbps 的上傳和下載頻寬。建議使用 40 Mbps。
• 網路輸入埠若未使用，需蓋好防水膠蓋。
• 安裝後，如需從網路線插頭中退出水晶頭，可使用一字螺絲起子壓住水晶頭彈片以移出水晶頭。
連接電源線
• 此操作必須由具有低壓電工特種作業證照的人員進行。
• 操作前，請務必關閉 Dock 上層電源的開關，並在開關處懸掛禁止開啟電源的作業標誌。
• 使用萬用電錶在電源線末端驗電測量，切勿帶電作業。
• 確保安裝至電源線插頭的電源線外徑為 7-12 mm，否則密封將會不嚴，影響防水性能。
將施工預埋的電源線引至 Dock 附近。根據網路線外徑，
在合適位置切割波紋管堵頭，依序套入波紋管及波紋管堵
頭至電源線。請注意，此時波紋管需處於收縮狀態，以確
保連接後，電源線不會外露（最終組裝效果如圖所示）。
