19
CHT
• 剝除電源線表層絕緣層時請務必小心，切勿傷到內層電纜絕緣層。
PE-3
N-2
L-1
1
2
3
3
N
PE
L
1
2
3
1
1
1
2
L
L
PE
PE
N
25 mm
10 mm
1
2
3

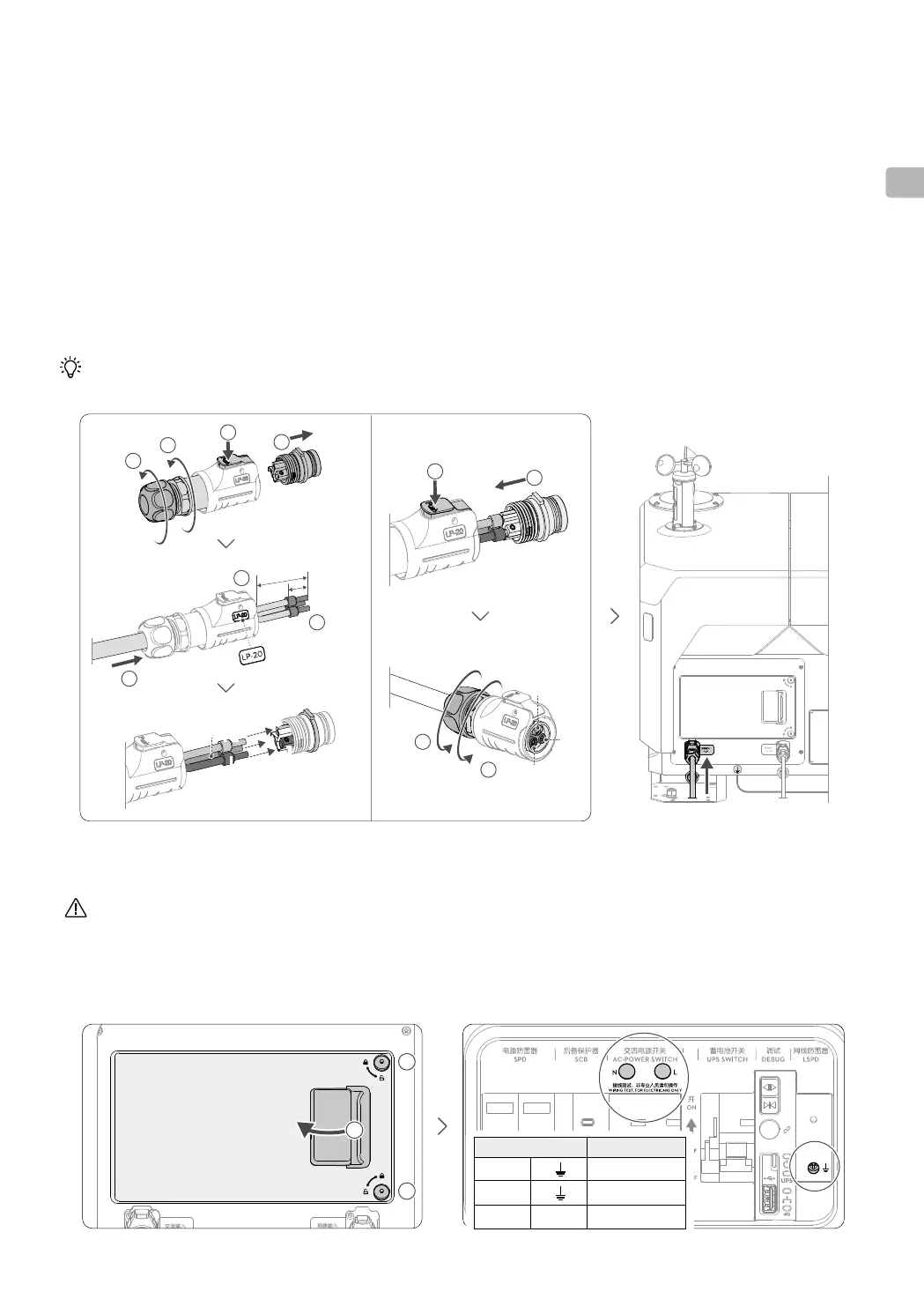

1. 按以下步驟製作電源線插頭。
a. 轉鬆電源線插頭的尾部套筒和尾部螺帽；按下外殼的鎖定按鈕以移出塑膠芯。
b. 穿入電源線；根據 Dock 附帶的對照尺，使用斜口鉗小心去除電源線表層絕緣層約 25 mm，使用剝線鉗去除
線纜末端的內層絕緣層約 10 mm；確保三條線纜的長度一樣，在線纜末端套入針型端子，並用針型端子壓線
鉗壓接。
c. 使用 1.5 mm 內六角螺絲起子轉鬆塑膠芯三個接線銅柱的螺絲，將線纜端子插入銅柱孔中，確保火線（L，棕
色）對應到孔 1、中性線（N，藍色）對應到孔 2、接地線（PE，黃綠色）對應到孔 3，並鎖緊三顆螺絲。
[1]
d. 確保連接線序正確、牢固。按下鎖定按鈕，將塑膠芯插入外殼中。
e. 先轉緊尾部套筒，再轉緊尾部螺帽。檢查電源線表層絕緣層完全被尾部螺帽覆蓋，避免影響防水性能。
2. 揭開 Dock 交流電源輸入埠的防水膠蓋；插入電源線插頭，直到聽到「卡嗒」一聲確保安裝牢固。
[1]不同國家或地區的火線、中性線、地線顏色可能會不同。請確保電纜的火線、中性線、接地線分別正確連接。
接線測試
•
測試時請小心操作，避免觸碰 Dock 或錶筆的金屬部位。
1. 使用 2.5 mm 內六角螺絲起子轉鬆配電櫃門的兩顆螺絲；向外拉開配電櫃門。
2. 閉合 Dock 的上層電源開關。萬用電錶撥至 750 V 交流電壓模式，將黑、紅錶筆分別插入配電櫃面板的接線測試
孔，確保測試電壓如下表。如測量結果不符，需先排查原因並進行解決，然後方可進行 Dock 通電操作。
1
1
2
測試孔 電壓
N
0 V
L
90-240 V
N L 90-240 V
