1. 풍속계
2. 통합 보안 카메라
3. 카메라 보조등
4. 우량계
5. Dock 커버
6. 포지셔닝 마커
7. 랜딩 패드
8. 기체 방향 마커
[1]
9. 캐리 포인트
10. AC-IN 포트
11. 접지선 (Dock 아래에 위치)
12. 전기 캐비닛
13. LAN-IN 포트
14. 마운팅 베이스 브래킷
15. 비상 정지 버튼
[2]

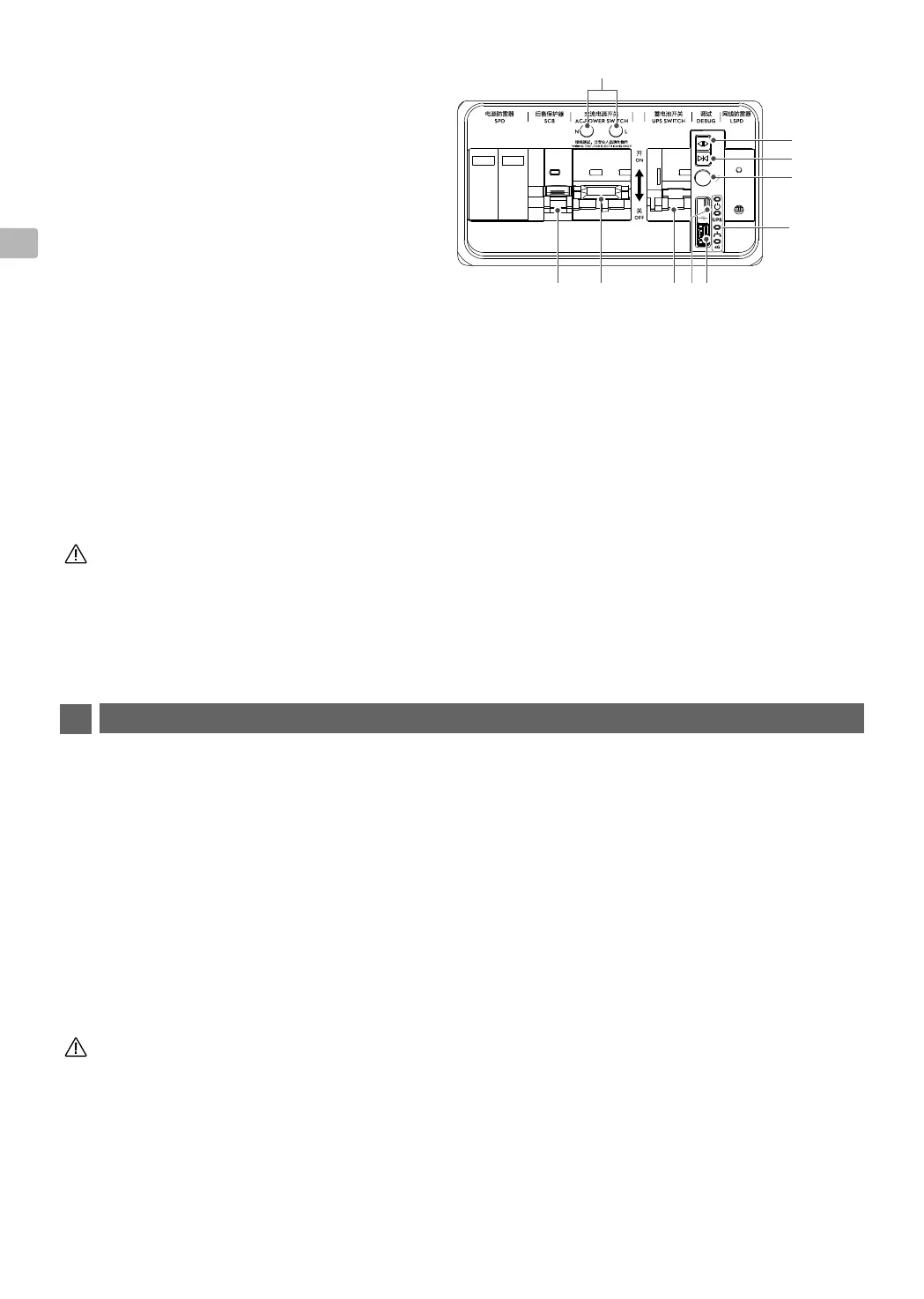

16. 상태 표시등
17. 동글 함
18. 와이어 테스트 단자
19. 서지 보호기 회로 차단기 (SCB)
20. AC 전원 스위치
21. 백업 배터리 스위치
22. USB-C 포트
23. USB-A 포트
24. 전기 캐비닛 표시등
25. 연동 버튼
26. 닫기 버튼
[3]
27. 열기 버튼
[3]
[1] DJI Dock는 내장 충전 모듈을 포함하는 제품입니다. 고온으로 인한 랜딩 패드의 손상을 방지하기 위해 랜딩
패드 표면에는 어떤 금속 물체도 없어야 합니다.
[2] 비상 정지 버튼을 누르면 Dock 커버가 열리거나 닫히지 않습니다.
[3] 커버를 열고 닫을 때 버튼을 길게 누릅니다. Dock 커버를 막는 장애물이 없는지 확인해야 합니다. Dock 커버
를 열거나 닫을 때 부상을 방지하지 하기 위해 Dock 커버에서 안전한 거리를 유지하십시오.
3
설치
설치 위치 및 방향 확인
Dock를 설치하기 전에 다음 요소를 고려해야 합니다.
• 풍속계 모듈에 있는 보안 카메라의 방향이 직사광선을 향하지 않는지 확인해야 합니다. 그렇지 않은 경우, 환경적 요인
이 제품의 사용 수명 및 카메라 뷰에 영향을 미칠 수 있습니다.
• Dock 커버를 막는 장애물이 없는지 확인해야 합니다.
• 기체 착륙 시 오감지를 방지하기 위해, Dock 주변 5m 이내의 랜딩 패드에 흰색 사각형, 흰색 삼각형, H 패턴 등의 모양
이나 시각적 식별 마커와 유사한 밝은 색상의 물체가 없는지 확인합니다.
• 동일한 위치에 여러 Dock를 설치하는 경우, 각 Dock 사이의 거리는 최소 5m를 두어야 합니다. 10m를 권장합니다.
• 접지선의 길이는 0.5m입니다. 접지 전극과 Dock 사이의 거리는 0.5m 미만이어야 합니다.
확장 볼트 설치
• 구멍을 뚫을 때 먼지가 눈, 코, 목에 들어가는 것을 방지하기 위해 먼지 마스크와 안전 고글을 착용하십시오. 전
동 공구를 사용할 때는 개인 안전에 주의하십시오.
설치 위치에 미리 콘크리트 베이스 또는 철골 베이스를 조립해야 합니다. 다음 설치 지침에서는 콘크리트 베이스를 예시로
사용합니다.
1. Dock를 설치할 위치에 설치 구멍 표시가 위쪽을 향하도록 박스 뚜껑을 놓고 방향과 위치를 조정합니다.
2. 해머 드릴(드릴 지름 Ф12mm)을 설치 구멍 표시에 맞추고, 해머 드릴을 지면과 수직 방향으로 유지하여 깊이 60mm
의 설치 구멍 4개를 뚫습니다. 구멍을 뚫은 후 박스 리드를 분리하고 주변 잔해를 청소하여 구멍으로 떨어지는 것을 방
지하십시오.
