베이스 브래킷 장착
• 마운팅 베이스 브래킷의 확장 볼트 구멍을 맞추는 경우, 부상을 방지하기 위해 Dock를 이동할 때 마운팅 베이
스 브래킷 아래에 손을 넣지 마십시오.

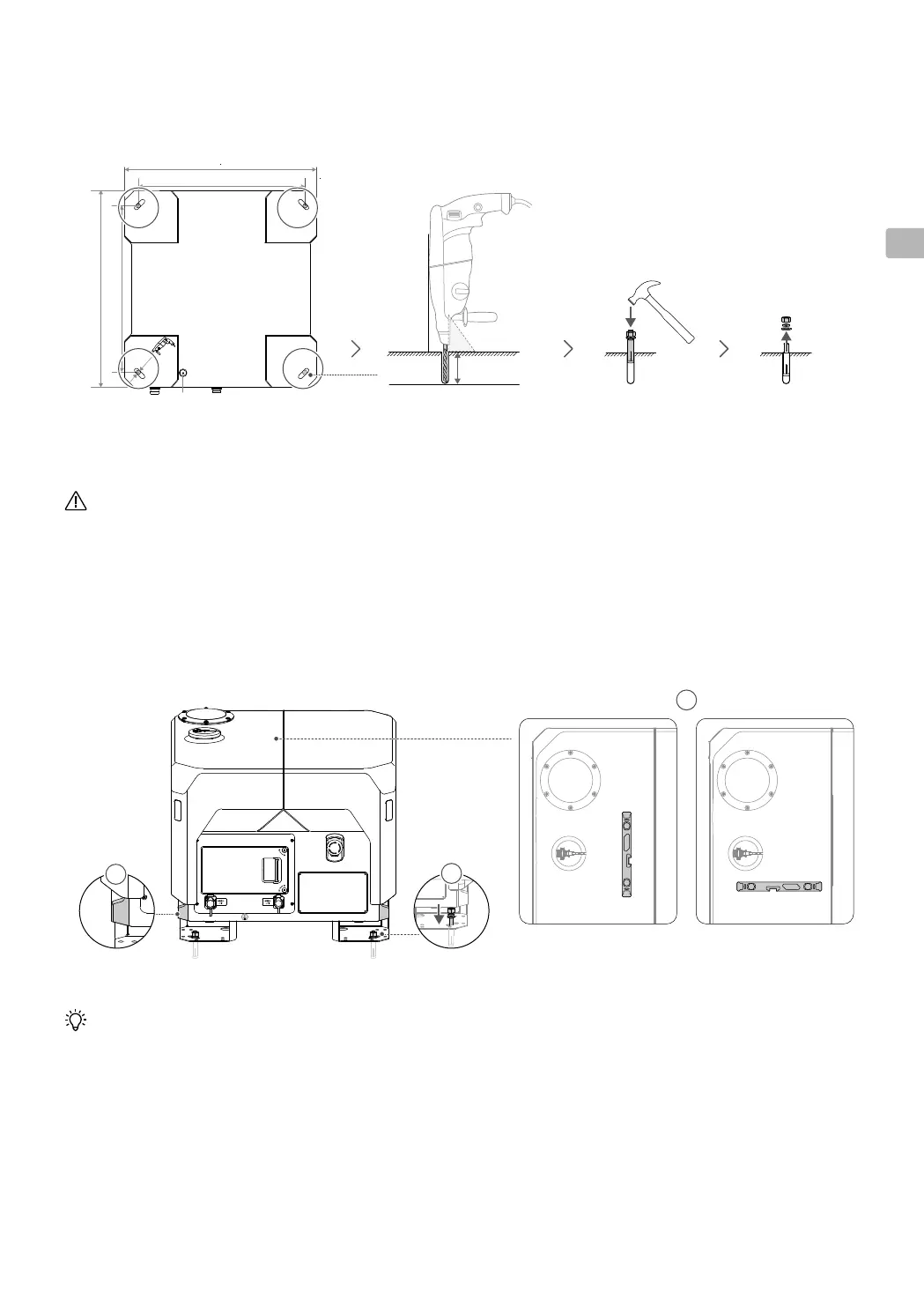

1. 캐리 포인트로 Dock를 주의 깊게 들어 올려 설치 장소로 이동합니다. 4개의 마운팅 베이스 브래킷 구멍을 확장 볼트에
맞춘 다음 천천히 내려놓습니다. Dock는 최소 2명이 운반하는 것이 좋습니다.
2. Dock가 수평 상태인지 확인하기 위해 Dock 커버 중 하나의 상단에 디지털 수평기를 놓습니다. Dock가 평평하지 않고
경사각이 3도를 초과하는 경우, 금속 개스킷 또는 기타 재료를 사용하여 베이스 브래킷을 적절히 올립니다.
3. 확장 볼트의 평와셔, 스프링와셔, 너트를 순서대로 끼우고 조절식 렌치로 너트를 조여줍니다.
2
1
3
• 운반 시 Dock를 들 때는 캐리 포인트를 잡으십시오.
• 측정 시 디지털 수평기를 두 개의 Dock 커버에 놓지 마십시오.
3. 제공된 4개의 확장 볼트의 너트를 약간 조여 설치 구멍에 끼우고, 확장 튜브가 설치 구멍에 삽입될 때까지 망치로 볼트
를 두드립니다.
4. 나사 볼트를 더 조일 수 없을 때까지 미리 조인 후, 너트, 스프링와셔, 평와셔를 풀어줍니다.
536mm
465.5mm
465.5mm
550mm
交流输入
AC-IN
网络输入
LAN-IN
接地线
EARTH WIRE
Ø12*4
90°
60 mm
Ф12 mm
