이더넷 케이블 연결
• 사용자 컴퓨터실에 데이터 및 신호 서지 보호 기기를 설치하고 올바르게 접지해야 합니다. 자세한 내용은 설치
및 설정 매뉴얼의 네트워크 요구사항 섹션을 참조하십시오.
• 방수 성능 저하 없이 단단히 밀봉하기 위해서는 직경 6~9mm의 Cat 6 연선 케이블을 사용해야 합니다.
• T568B 배선 표준에 따라 패스 스루 커넥터와 케이블을 연결할 때 내부 와이어 순서가 정확해야 합니다.
4
Dock 연결 및 전원 켜기
접지선 연결
1
2
0.5 m
1. Dock 하단에서 접지선을 천천히 당깁니다. 접지선은 가능한 한 직선
으로 유지하고, 신호 케이블과 꼬이거나 얽히지 않도록 해야 합니다.
2. 접지선을 접지 전극의 리드아웃 극에 연결하고 M8 나사 및 너트로
조입니다.
• Dock는 아래 요구사항에 따라 올바르게 접지되어야 합니다.
• 설치하기 전에 접지 시스템의 설계 및 조립이 요구사항을 충족
하는지 확인하십시오. 접지 저항계를 사용하여 Dock에 연결
된 접지 시스템과 지면 사이의 접지 저항이 10Ω 미만인지 측
정해야 합니다.
• 접지선이 Dock에 연결되는 부분의 단자가 손상되지 않도록
접지선을 천천히 당깁니다.
미리 내장된 이더넷 케이블을 Dock에 연결하고, 연결에 필요한 적절한 길이를 확보해야 합니다. 이더넷 케이블의 외부 직
경에 따라 파형 튜브 플러그를 적당한 위치에서 자릅니다. 이더넷 케이블을 순서대로 파형 튜브 및 파형 튜브 플러그에 통
과시켜 연결합니다. 이더넷 커넥터를 Dock에 부착한 이후에 이더넷 케이블이 노출되지 않도록 파형 튜브가 그림과 같이
수축한 상태인지 확인합니다.
풍속계 모듈 장착

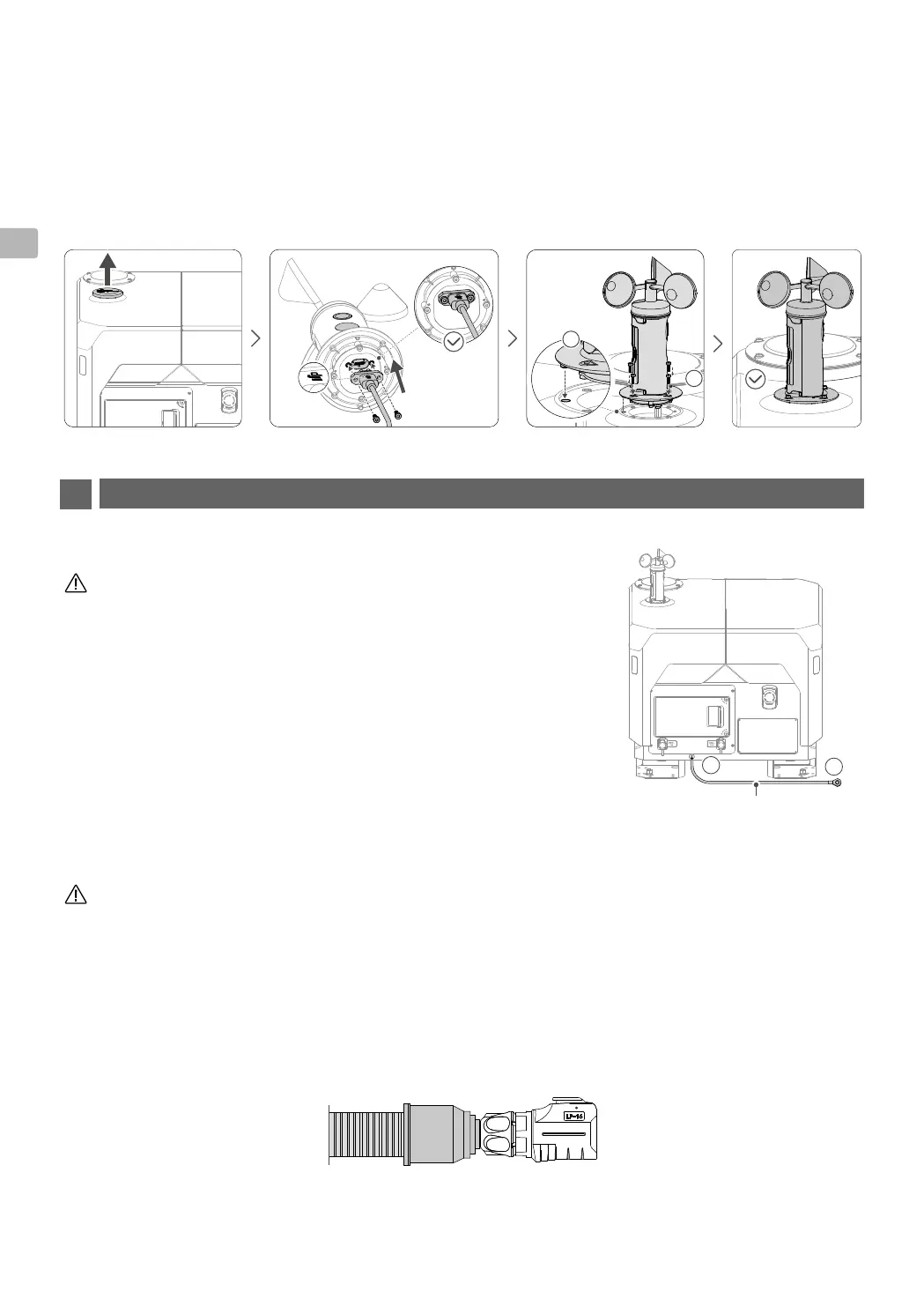

1. Dock 커버 상단에 있는 풍속계 모듈 마운트의 커버를 분리합니다. 풍속계 모듈을 박스에서 제거합니다.
2. 2mm 육각 렌치를 이용하여 풍속계 모듈 베이스의 나사 2개를 풀어 적절히 보관합니다. Dock의 신호 케이블에 있는
DJI 로고가 올바르게 보여야 합니다. 신호 케이블을 풍속계 모듈 베이스의 포트에 천천히 삽입하고 나사를 적절히 단단
하게 조입니다.
3. Dock 커버의 마운트에 풍속계 모듈을 정렬하고 삽입합니다. 2mm 육각 렌치를 이용하여 나사 2개를 조여 풍속계 모
듈을 고정합니다.
