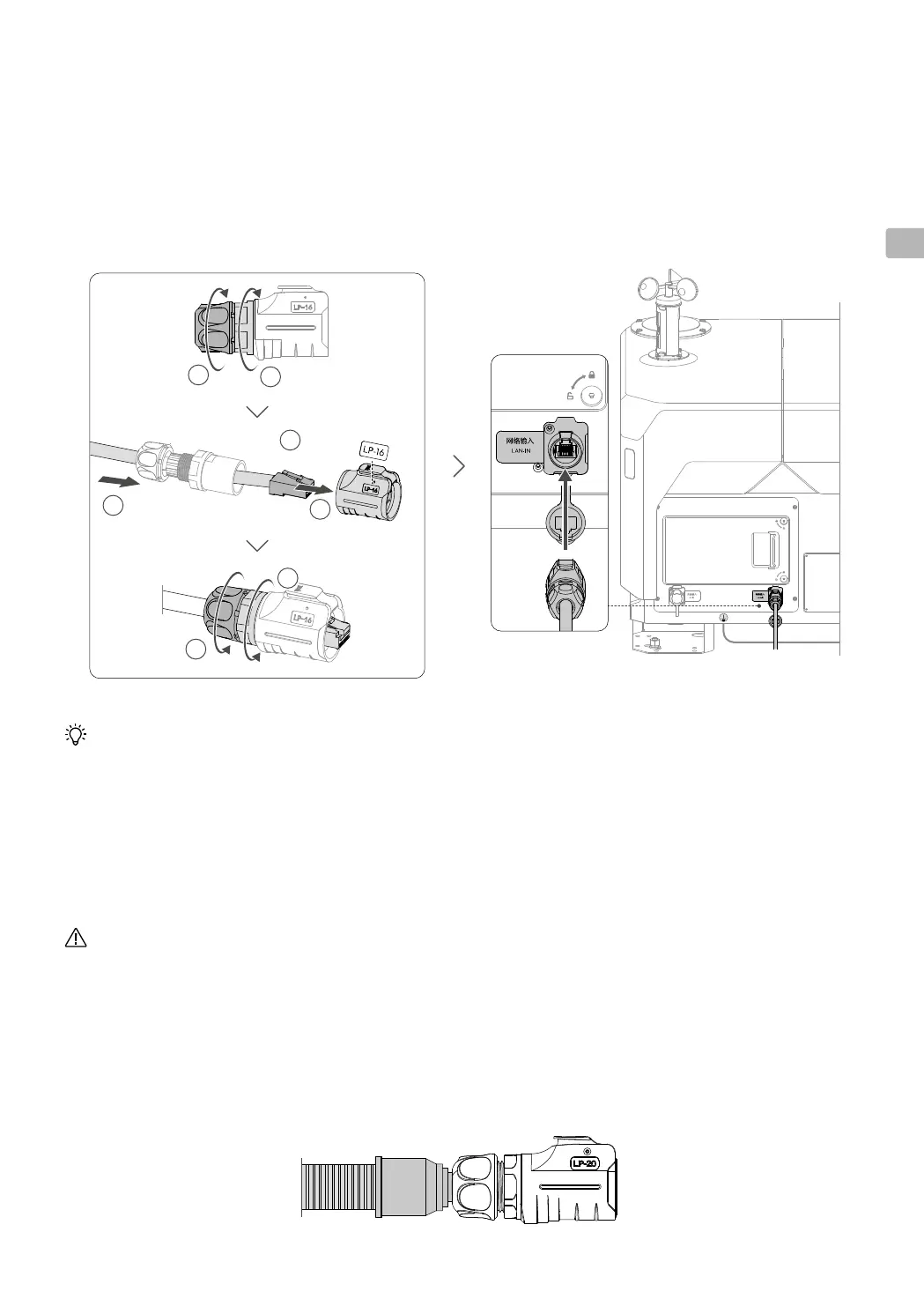

1. 이더넷 커넥터를 재조립하려면 다음 단계를 수행합니다.
a. 기존 이더넷 커넥터를 분해하고 테일 너트를 풉니다.
b. 이더넷 커넥터를 통해 이더넷 케이블을 연결합니다. T568B 배선 표준에 따라 패스 스루 커넥터에 크림핑(압착)합니
다. 케이블의 PVC 표면이 커넥터에 효과적으로 삽입되어 있으며 와이어가 노출되지 않아야 합니다. 네트워크 케이
블 테스터를 사용하여 이더넷 케이블의 접촉부와 패스 스루 커넥터가 제대로 접촉한 상태이며, 와이어 순서가 요구
사항을 충족하는지 확인합니다. 패스 스루 커넥터를 외부 케이스에 딸깍 소리가 들릴 때까지 삽입합니다.
c. 테일 슬리브와 테일 너트를 순서대로 조입니다.
2. LAN-IN 포트의 커버를 열고 이더넷 커넥터를 LAN-IN 포트에 딸깍 소리가 들릴 때까지 단단히 연결합니다.
1
2
1
2
1
2
3
T568B
• 이더넷 케이블의 다른 쪽 끝이 사용자 컴퓨터실의 기기에 적절하고 단단하게 연결되어 있어야 합니다.
• 네트워크가 10Mbps보다 큰 업스트림 및 다운스트림 대역폭으로 인터넷에 액세스할 수 있는지 확인합니다. 더
나은 사용자 경험을 보장하기 위해 40Mbps가 넘는 대역폭을 권장합니다.
• 포트를 사용하지 않을 때는 LAN-IN 포트 커버를 닫아 두십시오.
• 필요한 경우 설치 후 커넥터를 통해 일자 드라이버를 사용해 패스의 고정 탭을 눌러 이더넷 커넥터에서 제거
합니다.
전원 케이블 연결
• 공인 전기 기술자만 안전 전압 이상의 작동을 수행할 수 있습니다.
• 작업 전 반드시 사용자 배전함의 업스트림 주 스위치를 끄고, 스위치 근처에 스위치를 켜지 말라는 안내문을 걸
어 주십시오.
• 멀티미터를 사용하여 전원 케이블의 전류를 측정하십시오. 전류로 작동하지 마십시오.
• 방수 성능 저하 없이 단단히 밀봉하기 위해서는 전원 케이블의 직경이 7~12mm여야 합니다.
미리 내장된 전원 케이블을 Dock에 연결하고, 연결에 필요한 적절한 길이를 확보합니다. 전원 케이블의 외부 직경에 따라
파형 튜브 플러그를 적당한 위치에서 자릅니다. 전원 케이블을 순서대로 파형 튜브 및 파형 튜브 플러그에 통과시켜 연결
합니다. 전원 커넥터를 Dock에 부착한 이후에 전원 케이블이 노출되지 않도록 파형 튜브가 그림과 같이 수축한 상태인지
확인합니다.
