Fig. 17
A5
Fig:17c
Fig:17d
Fig:17e
D1R
Fig:17a
Fig:17b
6.5mm
3
D1R
D1R
3

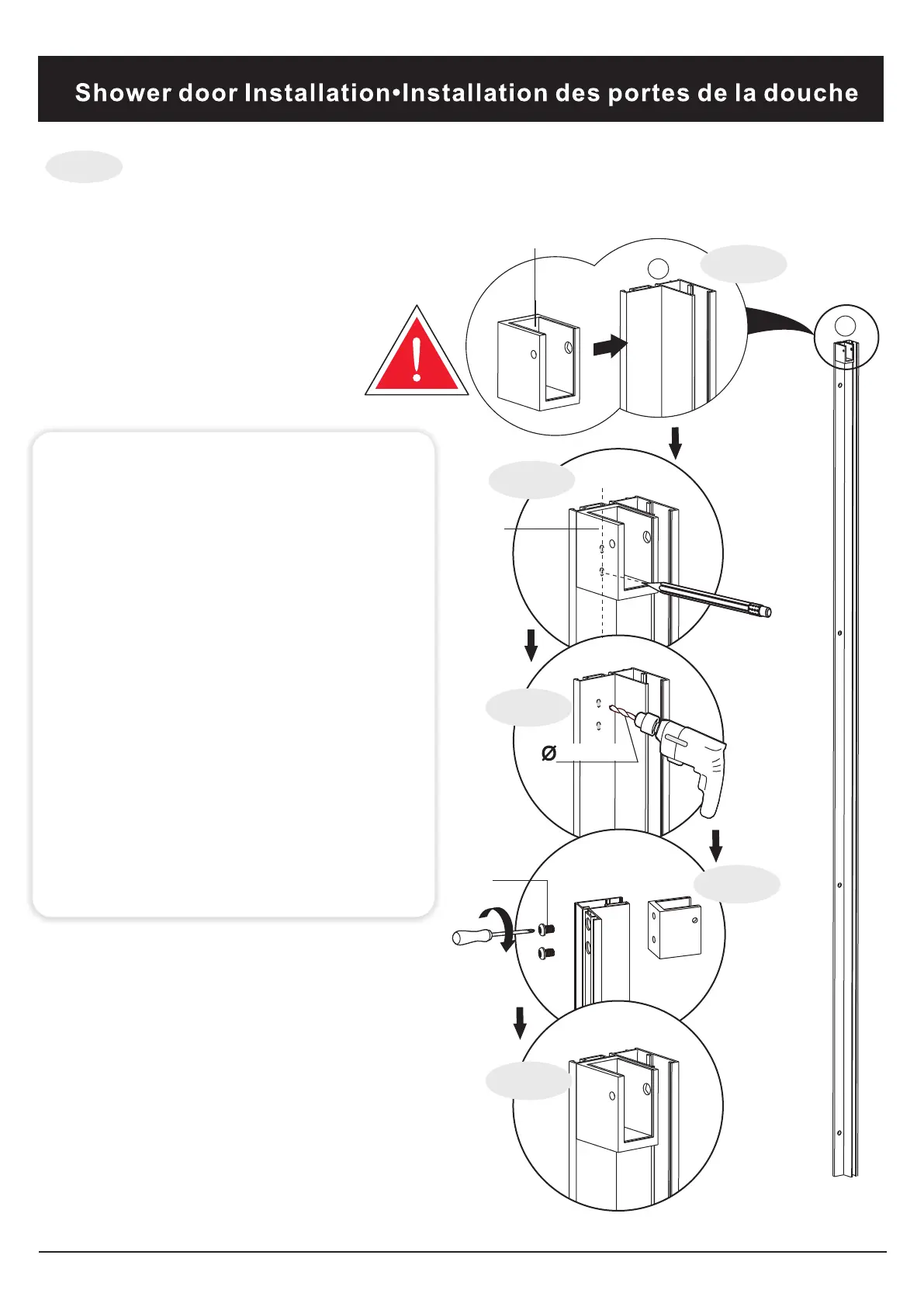

Fig.17a Position the wall
fastener(D1R) on top of
wall profile.
Fig.17a:Placez la fixation
murale (D1R) sur le dessus
du mural profilé.
Fig.17b:Marked the fastening hole
on the wall fastener, and remove
it from wall profile.
Fig.17b:Marquer le trou de fixation sur la
fixation murale et l'enlever du
profilé mural.
Fig.17c:Drill a holes at each marked
position.
Fig.17c:Percez des trous à chaque position
marquée.
Fig.17d:Fix the wall fastener to the wall
profile with screw(A5)
Fig.17d:Fixer la fixation murale au mural
profilé à l'aide de la vis (A5)
:
