Dolphin K1113A - 页 46

46
3mm

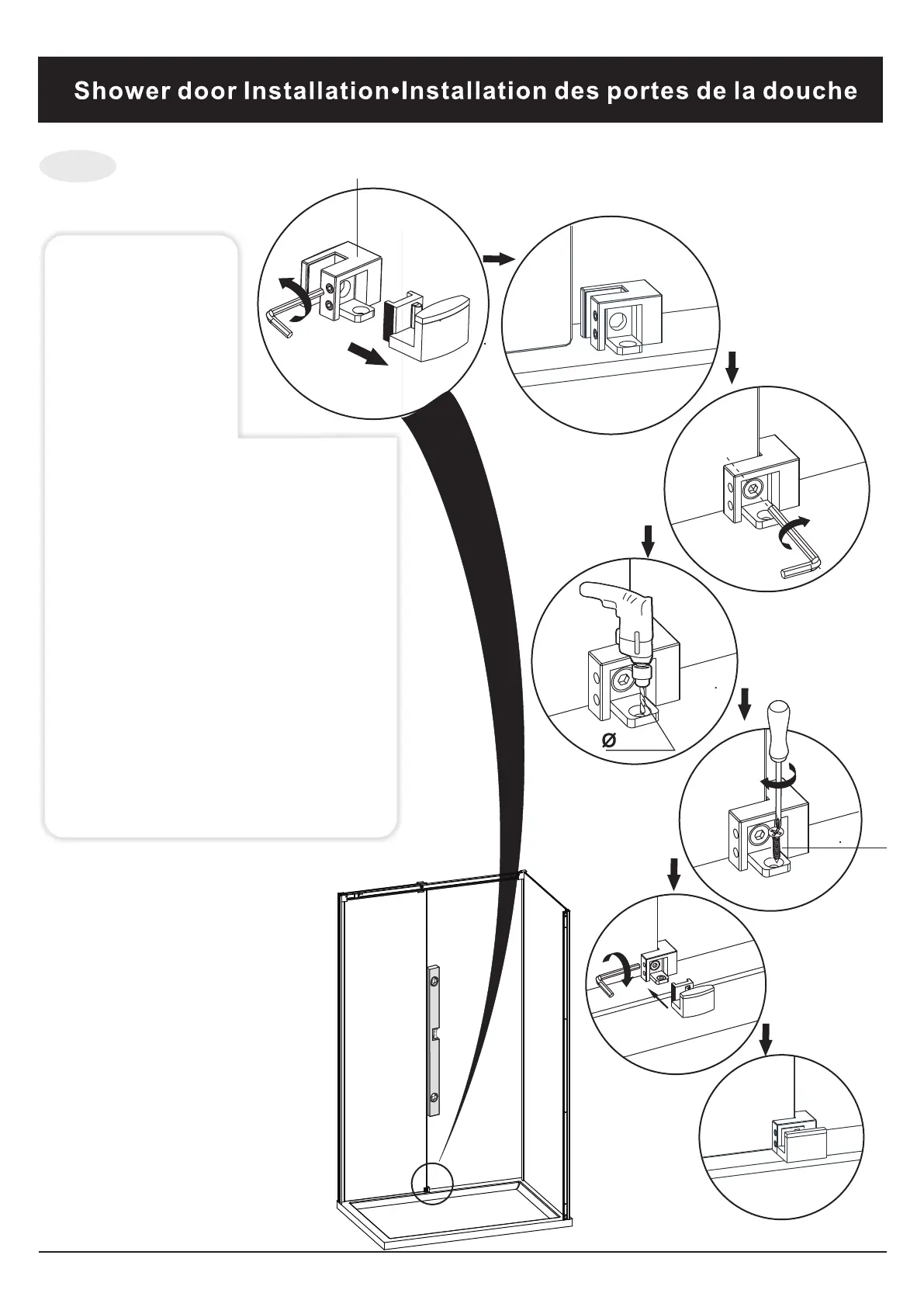

Fig. 26
G1R
A3
Fig.26a
Fig.26b
Fig.26c
Fig.26d
Fig.26a:Take apart
the door guide
with allen key
as shown in the
illustration.
Fig.26a:Démonter le
guide de porte
avec la clé
Allen comme
indiqué sur l'illustration.
Fig.26b:Then insert it into the fixed
panel and fasten it with allen key.
Fig.26b:Ensuite, insérez-le dans le
panneau fixe et fixez-le avec la
clé Allen.
Fig.26c:Drill a hole on the base, and
fasten the door guide on the base
with screw(A3).
Fig.26c:Percez un trou sur la base et
fixez le guide de porte sur la
base avec la vis (A3)
Fig.26d:Assemble the door guide with
allen key as shown in the
illustration.
Fig.26d:Assembler le guide de porte
avec la clé allen comme indiqué
sur l'illustration.
