Fig. 23
Fig. 24
5 R
5 R
D2
D3

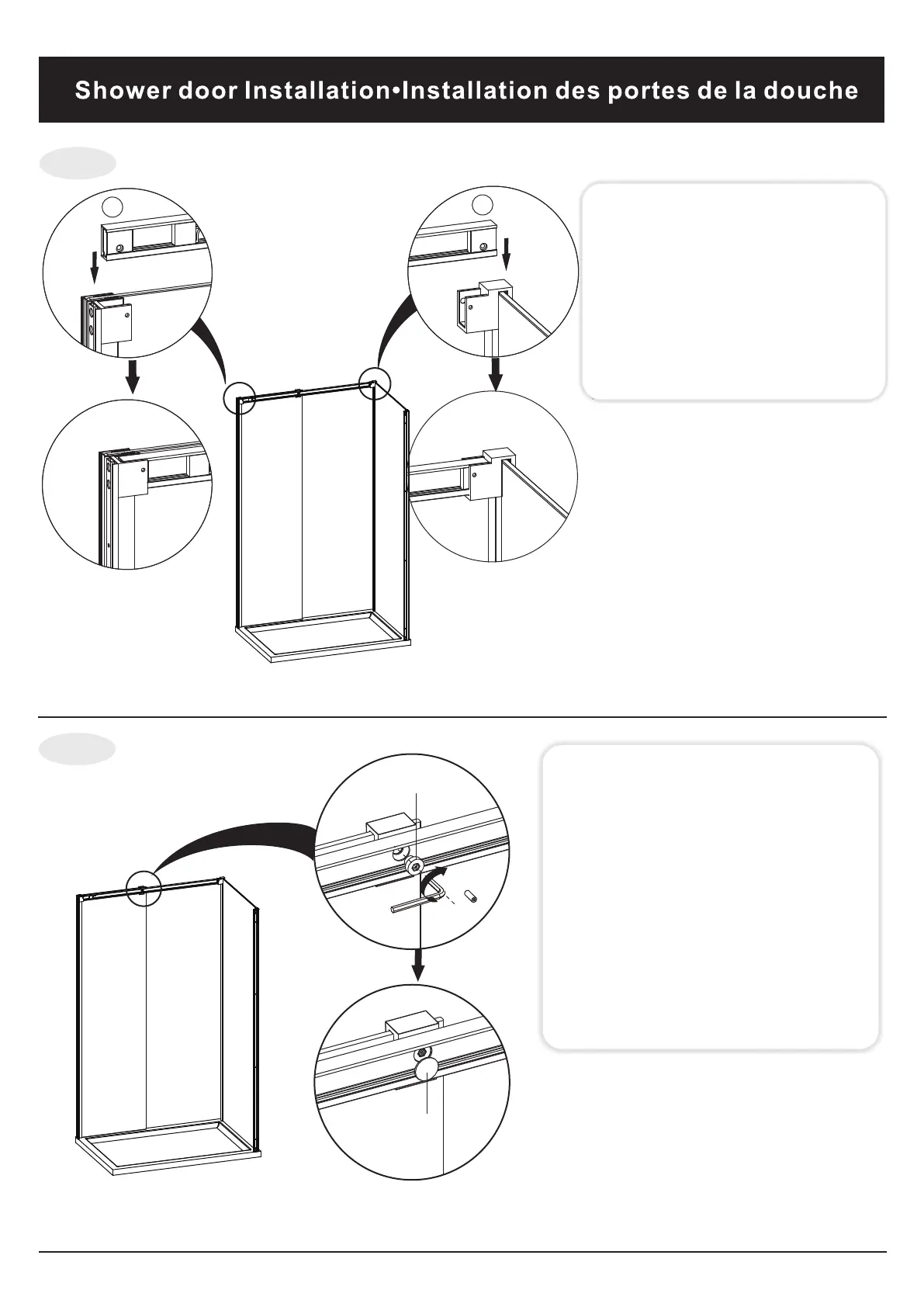

Fig.23: Put the support bar(#5)
into the wall fastener at
each side as shown in
the illustration.
Fig.23: Placez la barre de
support (# 5) dans la
fixation murale de
chaque côté comme
indiqué sur l'illustration.
Fig.24 Fasten the support bar(#5)
to the glass mount bracket
(D2) with screw as shown
in the illustration.
Cover the screw with screw
cover(D3)
Fig.24:Fixez la barre de support
(#5) sur le support de
montage en verre (D2) à
l'aide des vis, comme indiqué
sur l'illustration.
Couvrir la vis avec le
couvercle à vis (D3).
:
