Dolphin K1113A - 页 49

49

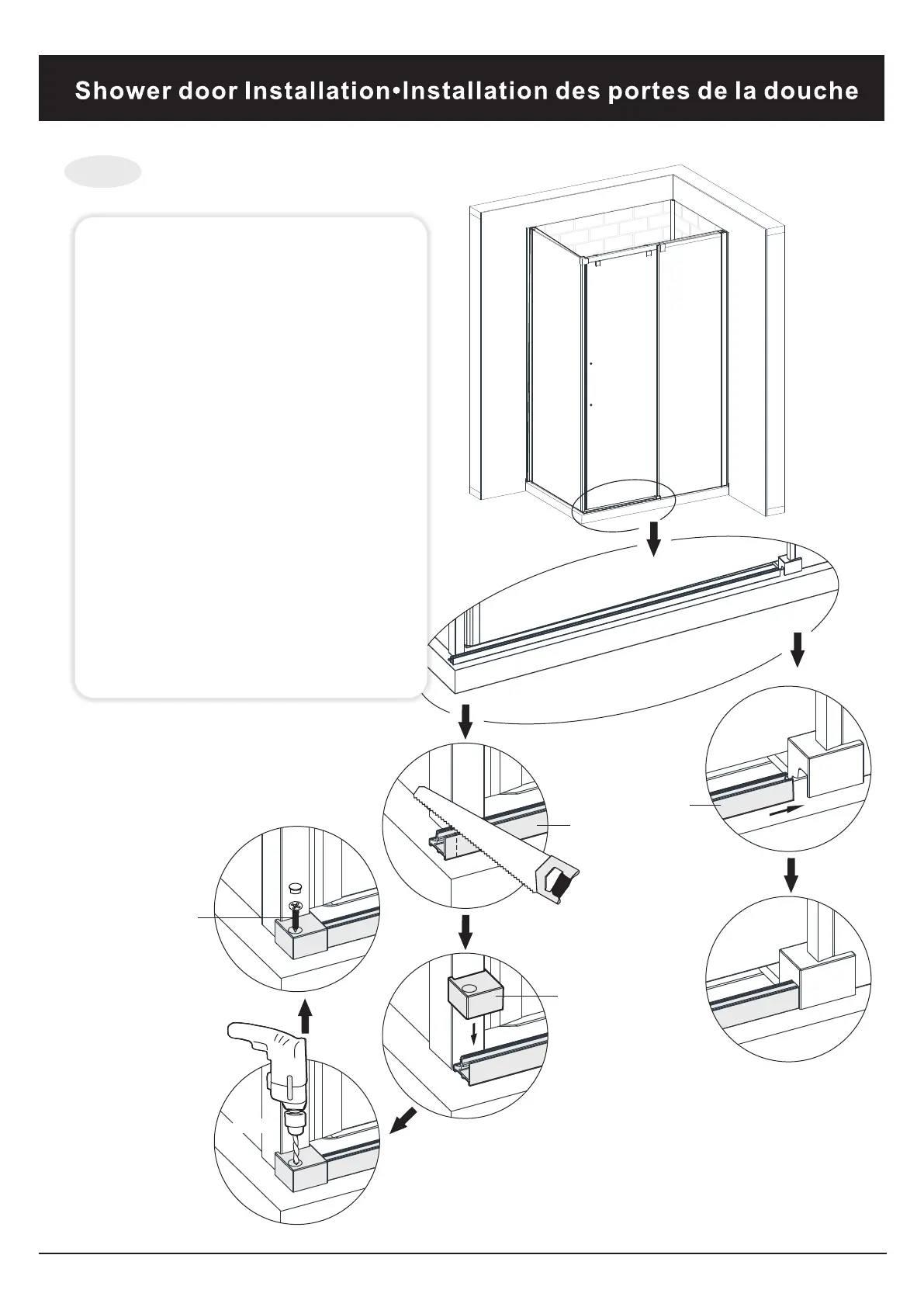

Fig. 31
Ø3mm
J1
J1
H1R
A3
Fig.31a
Fig.31b
Fig.31c
Fig.31d
Fig.31a Insert the threshold (J1) into
the door guide as shown in the
illustration..
Fig.31a:Insérer le seuil (J1) dans le
guide de porte comme indiqué
sur l'illustration.
Fig.31b:Cut the threshold to the
length you need.
Fig.31b:Coupez le seuil de la
longueur dont vous avez besoin.
Fig.31c:Put the corner bracket(H1R)
on the other side of threshold .
Fig.31c:Placez le support d'angle
(H1R) de l'autre côté du seuil.
Fig.31d:Drill a hole on the base and
fasten the threshold to the base
with screw(A3) as shown in the
illustration.
Fig.31d:Percez un trou sur la base
et fixez le seuil à la base avec
la vis (A3) comme indiqué sur
l'illustration.
:
