Dometic 4310 Installation Manual

15
FR
Cuvette de toilette par gravité encéramique Toilet Informations générales

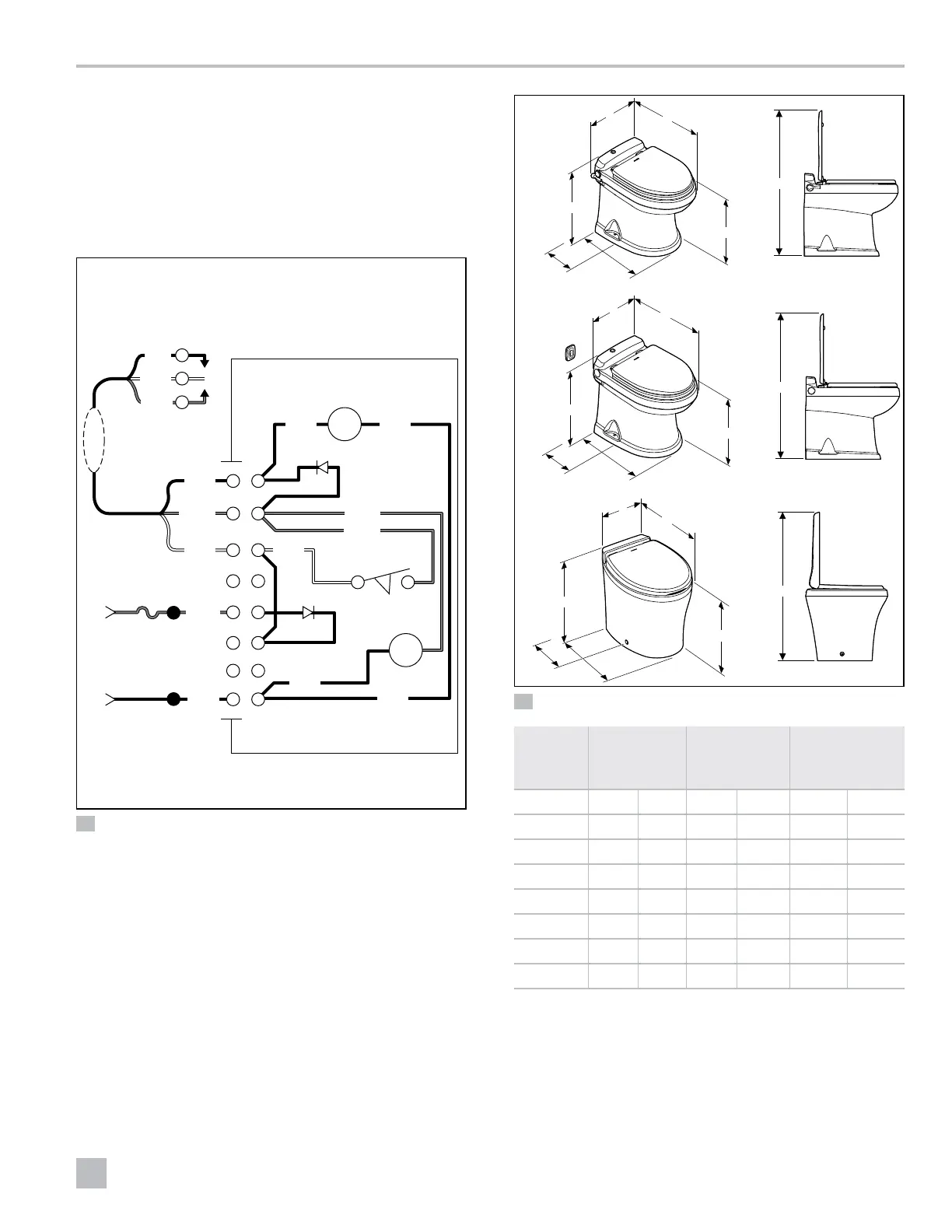

3.2 Diagramme de câblage
La Figure 1 montre un exemple des spécifications de
câblage de la cuvette de toilette 4300/4400.
I
Pour la série 6500, se référer à la liste des pièces
emballée séparément pour les informations de
câblage.
Interrupteur de chasse
(mural ou poignée)
Robinet d’eau
Interrupteur
à came
Fusible ou
coupe-circuit 2A
Moteur
NoirNoir
Noir
Noir
Noir
Noir
Noir
Rouge
D2
1
2
3
4
5
6
7
8
D1
+12
-12
Ajouter
de l’eau
Chasse
Rouge
Rouge
3 Câble
trifilaire
BlancBlanc
Blanc
Rouge
Rouge
1 Diagramme de câblage 4300/4400
3.3 Caractéristiques techniques
Cette section fournit des informations de référence sur
la configuration système minimum et les dimensions
associées à la série de cuvettes de toilette.
3.3.1 Dimensions
La Figure 2 et la Figure 3 montrent les dimensions
correspondant à chaque série de cuvettes de toilette.
B
B
B
C
C
C
D
F
F
F
D
D
E
E
E
G
G
G
A
Modèle 4300
Modèle 4400
Modèle 6500
A
A
2 Dimensions de la cuvette de toilette
Légende Série 6500
Série 4300
(avec poignée
de chasse)
Série 4400
(avec interrupteur
de chasse mural)
po mm po mm po mm
A 19 483 19 483 19 483
B 14,8 376 15,8 402 14,8 376
C 22 559 21,5 547 21,5 547
D 17,5 445 17,8 453 17,8 453
E 17,5 445 17,1 435 17,1 435
F 37 940 33,8 859 33,8 859
G 11 280 11 280 11 280
