Avant l’installation Cuvette de toilette par gravité encéramique Toilet
OK TO
FLUSH
DO NOT
FLUSH
C
B
A
Panneau
tactile
VFSHW,
modèle
6500
C
C
B
B
A
A
Interrupteur
de chasse
VFS, modèle
6500
Interrupteur
de chasse
Dometic,
modèle
4400

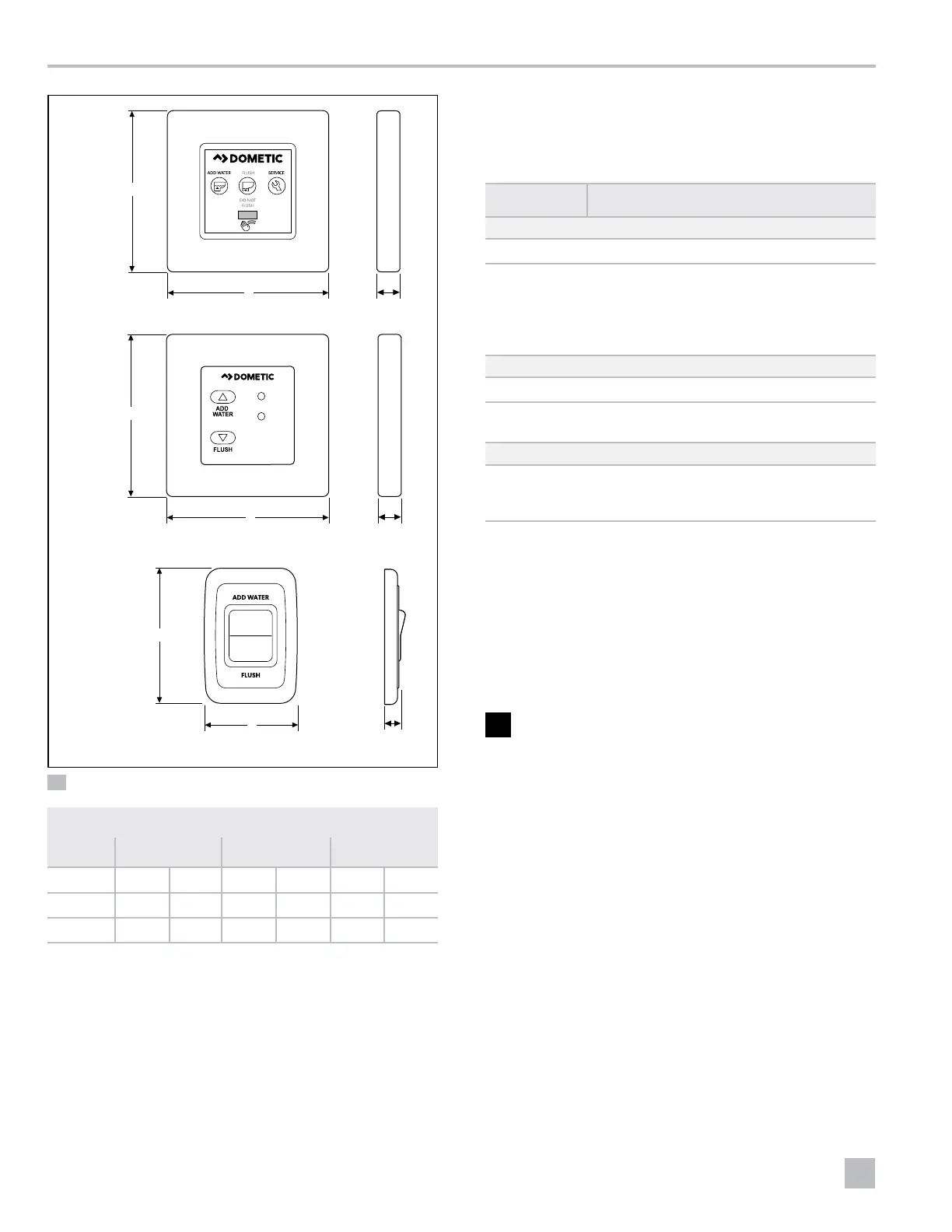

3 Dimensions du panneau et du module de commande
Mesures
A B C
Modèle po mm po mm po mm
6500 3 77 3,5 89 0,4 11
4400 2,85 73 1,85 47 0,63 16
3.3.2 Configuration système minimum
Dometic recommande que l’installation de la cuvette de
toilette remplisse les exigences minimums suivantes:
Composant Exigence minimum
Électricité
Coupe-circuit 2 A/12V c.c.; 1 A/24 V c.c.
Câblage Bateau: voir les recommandations ABYC.
VR: voir les normes ANSI/RVIA LV et
NFPA 70/NEC (États-Unis), ou CEC I et II
(Canada) pour les calibres de fil électrique
recommandés.
Arrivée d’eau
Raccord 0,5po (13 mm) NPT
Débit 2,5 gallons/min/9,5 litres/min minimum
àla cuvette de toilette
Refoulement
Raccord Bride de plancher (placard) 4boulons, D.I.
3 po (77 mm), raccord ABS ou PVC à la cuve
de rétention, vidange par gravité
I
Pour des directives additionnelles sur l’installation
de la cuvette de toilette dans un VR, voir les normes
ANSI 1192 et Z240 RV Series, véhicules récréatifs,
s’il y a lieu. Les caractéristiques techniques sont
sujettes à modification sans préavis.
4 Avant l’installation
AVERTISSEMENT: RISQUE DE CHOC
ÉLECTRIQUE OU DE DÉPART DE FEU.
Utiliser le fusible, le coupe-circuit et le calibre de fil
recommandés. Le non-respect de cet avertissement
pourrait entraîner de graves blessures, voire la mort.
Cette section contient des informations sur le travail
préparatoire requis avant l’installation de la cuvette de
toilette.
4.1 Configuration du système
àeaudouce
I
La Figure 4 illustre la configuration du système à eau
douce recommandée pour les cuvettes de toilette
par gravité. Utiliser seulement de l’eau froide.
Installer un robinet d’arrêt dans la ligne d’eau pour
l’entretien.
