Installation Cuvette de toilette par gravité encéramique Toilet
6 Série 6500: gabarit de fixation
2. Percer tous les trous d’accès et d’attache,
àl’exception du trou de refoulement, comme
approprié pour votre installation, en utilisant les
centres perforés comme guides.
3. Répéter ces étapes en utilisant le gabarit de
l’interrupteur mural (inclus dans le manuel de
l’interrupteur mural). Percer un trou de 1po (25 mm)
de diamètre.
5.2 Installation de la bride
derefoulement
Cette section décrit l’installation de la bride de
refoulement.
1. Déterminer l’option d’installation avant de découper
le trou de refoulement.
q
w
e
r

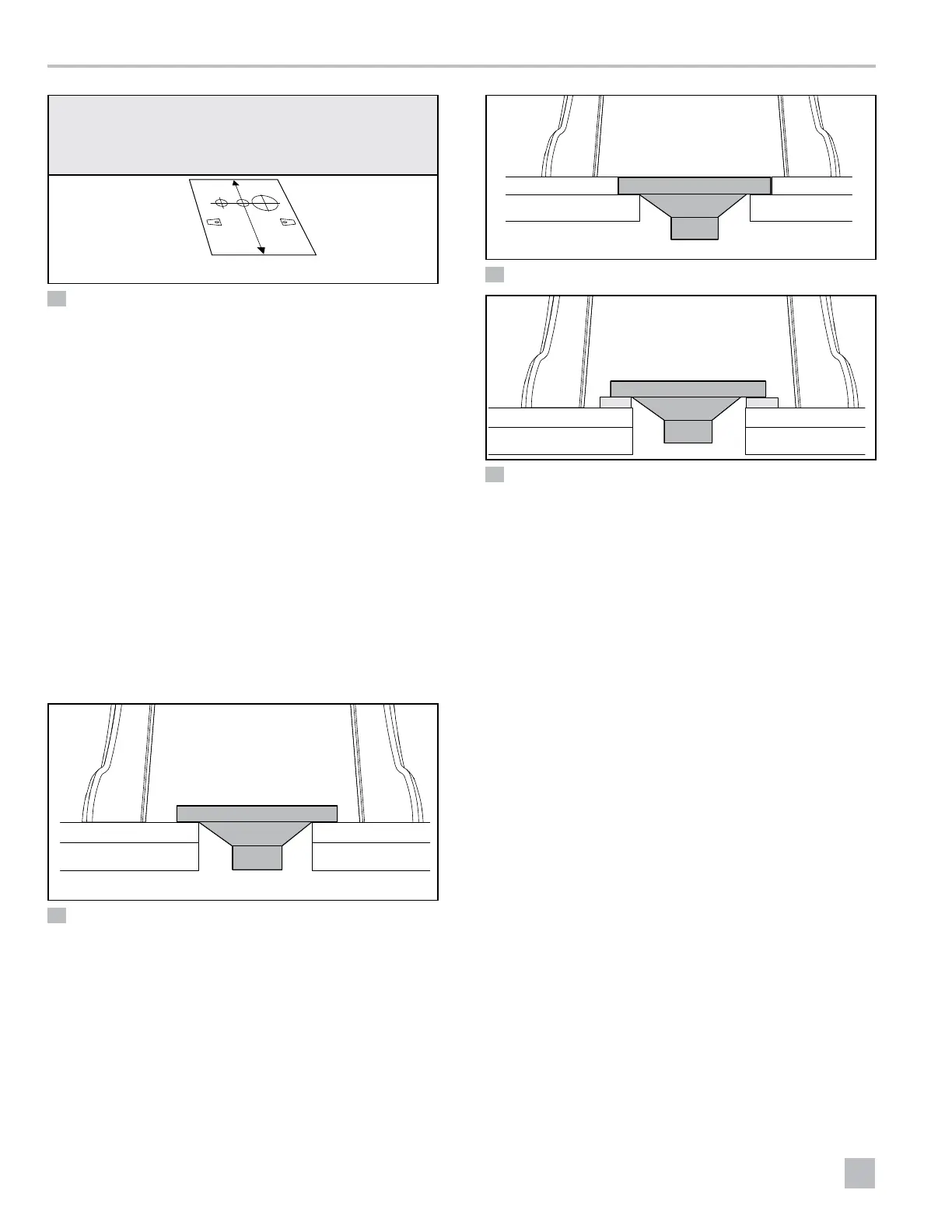

7 Option d’installation préférée de la bride de plancher
q
Bride de plancher
e
Plancher
w
Base de la cuvette
detoilette
r
Faux-plancher
I
L’espace entre le bas de la base de la cuvette de
toilette et le bas du rebord de la bride de plancher
ne doit pas dépasser 0,38po (10 mm).
q
w
e
r
8 Installation sous le plancher
q
w
e
t
r
9 Installation au-dessus du plancher
q
Bride de plancher
r
Faux-plancher
w
Base de la cuvette de
toilette
t
Espaceur
e
Plancher
2. Découper le trou de refoulement.
I
Confirmer la taille de la bride avant de couper.
Découper un trou de 4,75 po (121 mm) qui
conviendra à la plupart des brides de plancher.
Certaines brides exigeront un trou de plus grand
diamètre. Un trou de 5,125 po (131 mm) est
recommandé pour les brides à raccord articulé.
3. Insérer la bride de plancher dans le trou de
refoulement et fixer la bride au plancher à l’aide de
visà tôle ou à bois à tête plate #12 x 3/4 po (19mm).
5.3 Installation des supports
defixation au plancher
I
Série 6500 seulement
Cette section décrit comment attacher les supports
de fixation au plancher qui maintiennent la cuvette
detoilette en place.
