INSTALLATIE
ZORG ERVOOR DAT U DE INSTRUCTIES HELEMAAL HEBT DOORGELEZEN
VOORDAT U MET DE INSTALLATIE BEGINT.
MSD-AFVOERFITTING VOOR DRAAGBARE TOILETTEN UIT DE
DOMETIC® 970-SERIE
® Gedeponeerd ™ handelsmerk van Dometic Corporation
© Dometic Corporation
Slang ID
Afvoer 1,5 inch/ 38 mm
Ventilatie 0,625 inch/ 16 mm
LOODGIETERSPECIFICATIES
A
Wikkel
Adapter voor bochtafvoerpijp
Afvoertting
Ventilatietting
B
C
Afvaltank
MSD-
afvoerfitting
NL
OPMERKING: Het draagbare toilet uit de Dometic 970-serie moet per-
manent worden geïnstalleerd met vloerbevestigingshaken (385311564 of
860003853200056) voordat de MSD-afvoerfitting wordt gemonteerd. Houd
voor de MSD-afvoerfitting 2,75 inch (70 mm) vrij tussen de achterkant van
het toilet en de muur.

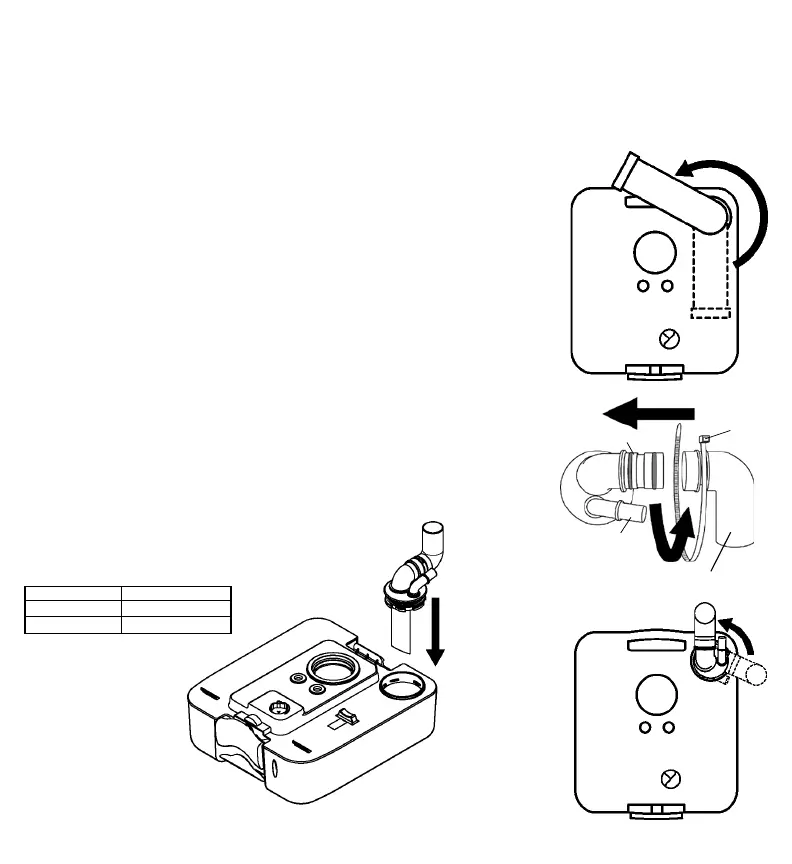

1. Verwijder de afvoerpijp uit de bovenkant van de afvaltank door de pijp
tegen de klok in te draaien totdat hij wordt ontgrendeld (zie afbeelding A)
en de pijp van de tank af te trekken.
2. Smeer twee kleine O-ringen op de afvoertting met siliconenvet en
bevestig de adapter voor de bochtafvoerpijp op de afvoertting. Maak de
adapter goed vast met een plastic wikkel (zie afbeelding B).
3. Smeer de grote O-ring op de afvoertting in en plaats de afvoertting op
de afvaltank. Draai de tting zodanig, dat de afvoer- en ventilatiettingen
van de tank afwijzen (zie afbeelding C).
4. Bevestig met behulp van de slangklem de afvoerpijp met ID 1,5 inch
(38 mm) over het uiteinde van de bochtafvoerpijp. Zorg ervoor dat de
afvoerpijp(en) goed op alle afvoerttingen zijn aangesloten.
5. Bevestig met behulp van de slangklem de ventilatieslang met ID 0,625
inch (16 mm) op de ventilatietting. Zorg ervoor dat de ventilatiepijp goed
op het doorloopgat van de ventilatietting is aangesloten.
