ASENNUS
LUE KAIKKI OHJEET ENNEN ASENNUSTA.
DOMETIC® 970-SARJAN KANNETTAVIEN KÄYMÄLÖIDEN
MSD-TYHJENNYSLIITIN
Dometic Corporationin rekisteröity tavaramerkki®
© Dometic Corporation
Letkun sisäläpimitta
Tyhjennysputki 38 mm
Ilmaputki 16 mm
PUTKIEN MITAT
A
Kiristyshihna
Tyhjennysputken kulmasovitin
Tyhjennysliitin
Ilmaputken liitin
B
C
Jätesäiliö
MSD-
tyhjennysliitin
FI
HUOMAUTUS: Dometic 970 -sarjan kannettava käymälä on asennettava
pysyvästi lattia-asennuskiinnikkeillä (385311564 tai 860003853200056)
ennen MSD-tyhjennysliittimen asentamista. Käymälän takaosan on oltava 70
mm:n etäisyydellä seinästä MSD-tyhjennysliittimen asennusta varten.

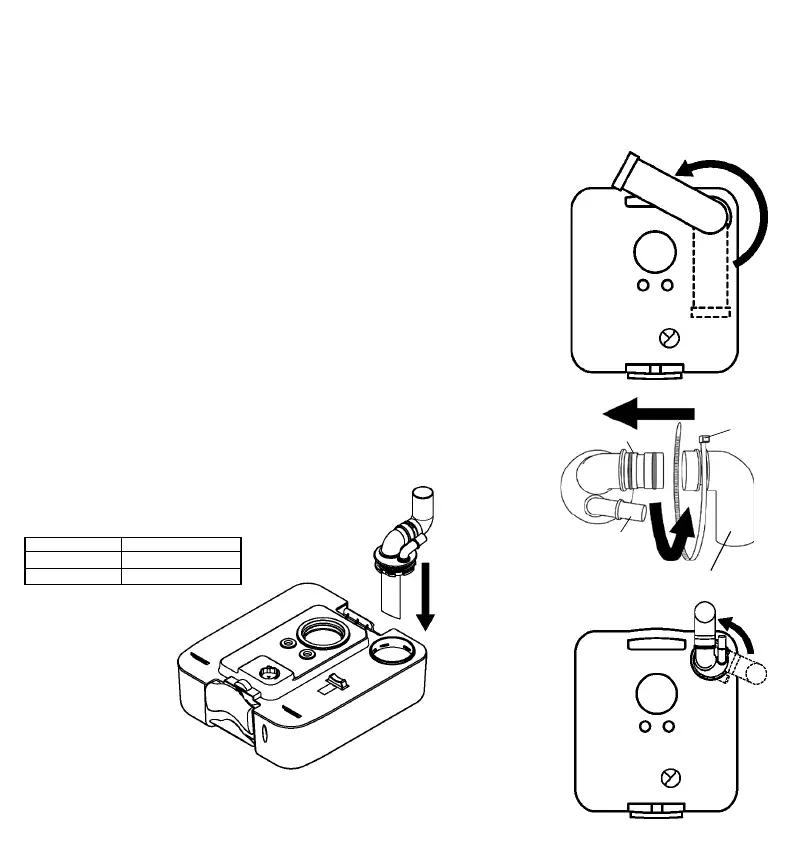

1. Irrota tyhjennysputki jätesäiliön päältä kääntämällä sitä vastapäivään,
kunnes lukitus avautuu (katso kuva A), ja vetämällä se irti säiliöstä.
2. Voitele tyhjennysliittimen kaksi pientä O-rengasta silikonirasvalla ja kiinnitä
tyhjennysputken kulmasovitin tyhjennysliittimeen. Varmista, että sovitin
pysyy paikallaan kietomalla sen ympäri kiristyshihna (katso kuva B).
3. Voitele tyhjennysputken liitososan suuri O-rengas ja työnnä tyhjennysliitin
jätesäiliön tyhjennysaukkoon. Käännä sitä niin, että tyhjennys- ja ilmaputki
osoittavat säiliöstä poispäin (katso kuva C).
4. Kiinnitä 38 mm:n (sisäläpimitta) tyhjennysletku kulmaliittimen päähän
letkukiristimellä. Varmista, että tyhjennysletku(t) on tukevasti kiinni kaikissa
tyhjennysliittimissä.
5. Kiinnitä 16 mm:n (sisäläpimitta) ilmaletku ilmaputken liittimeen letkukiris-
timellä. Varmista, että ilmaletku on tukevasti kiinni rungon läpi menevässä
ilmaputken liittimessä.
