INSTALLATION
LÄS SAMTLIGA INSTRUKTIONER INNAN INSTALLATION.
SANITETSENHETSAVLOPPSKOPPLING FÖR BÅTAR FÖR
DOMETIC® TRANSPORTABLA TOALETTER SERIE 970
® registrerat; ™ varumärke som tillhör Dometic Corporation
© Dometic Corporation
ID slang
Avlopp 38 mm
Ventil 16 mm
RÖRSYSTEMSSPECIFIKATIONER
A
Buntband
Vinkelkoppling för avlopp
Avloppskoppling
Ventilkoppling
B
C
Behållar-
tank
Sanitetsav-
loppskoppling
för båtar
SV
OBS! Dometic transportabla toaletter serie 970 ska monteras permanent
med golvmonteringsfästen (385311564 eller 860003853200056) innan du
monterar sanitetsenhetens avloppskoppling. Lämna 70 mm mellan
toalettens baksida och väggen för att få plats med avloppskopplingen.

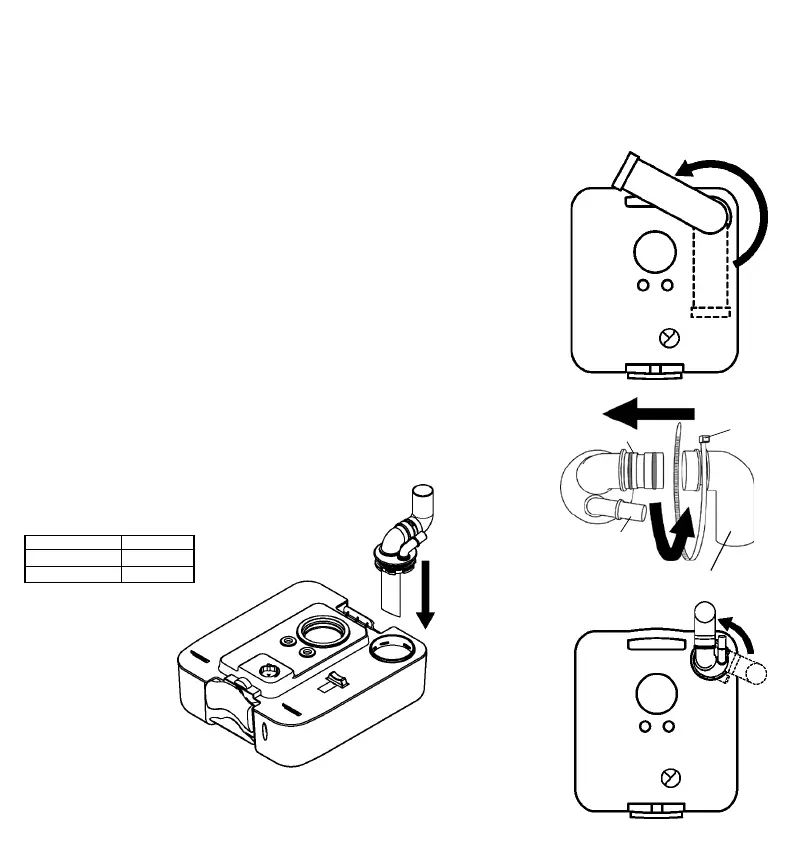

1. Lossa avloppsröret från behållartankens övre del genom att vrida det mo-
tors tills det lossnar (se gur A) och dra ut det ur tanken.
2. Smörj de två små O-ringarna på avloppskopplingen med silikonfett och
fäst vinkelavloppskopplingen till avloppskopplingen. Fäst adaptern med
buntband (se gur B).
3. Smörj den stora O-ringen på avloppskopplingen och för in avloppsen-
heten i behållartanken. Vrid den så att avloppet och ventilkopplingarna
riktas bort från tanken (se gur C).
4. Fäst en 38 mm ID-slang för avlopp över vinkelkopplingens ände med hjälp
av en slangklämma. Se till att fästa avloppsslangen/avloppsslangarna
ordentligt till alla avloppskopplingar.
5. Fäst en 16 mm ID-ventilslang till ventilkopplingen med hjälp av en slang-
klämma. Se till att ventilslangen fästs ordentligt till ventilkopplingen genom
skrovet.
