INSTALLATION
LESEN SIE VOR DER INSTALLATION DIE ANWEISUNGEN SORGFÄLTIG DURCH.
MSD-ABLASSARMATUR FÜR PORTABLE TOILETTEN DER SERIE
970 VON DOMETIC®
® Eingetragene Marke ™ Warenzeichen der Dometic Corporation
© Dometic Corporation
Innendurchmesser Schlauch
Abuss 1,5 Zoll/38 mm
Entlüftung 0,625 Zoll/16 mm
SPEZIFIKATIONEN DER TOILETTE
A
Binder
Ablass-Winkeladapter
Ablassarmatur
Entlüftungsarmatur
B
C
Schmutzwasser-
tank
MSD-
Ablassarmatur
DE
HINWEIS: Vor der Installation der MSD-Ablassarmatur muss eine portable
Toilette der Serie 970 von Dometic mit Befestigungswinkeln (385311564 oder
860003853200056) am Boden fixiert werden. Lassen Sie für die Ablassarma-
tur zwischen der Rückseite der Toilette und der Wand 70 mm Platz.

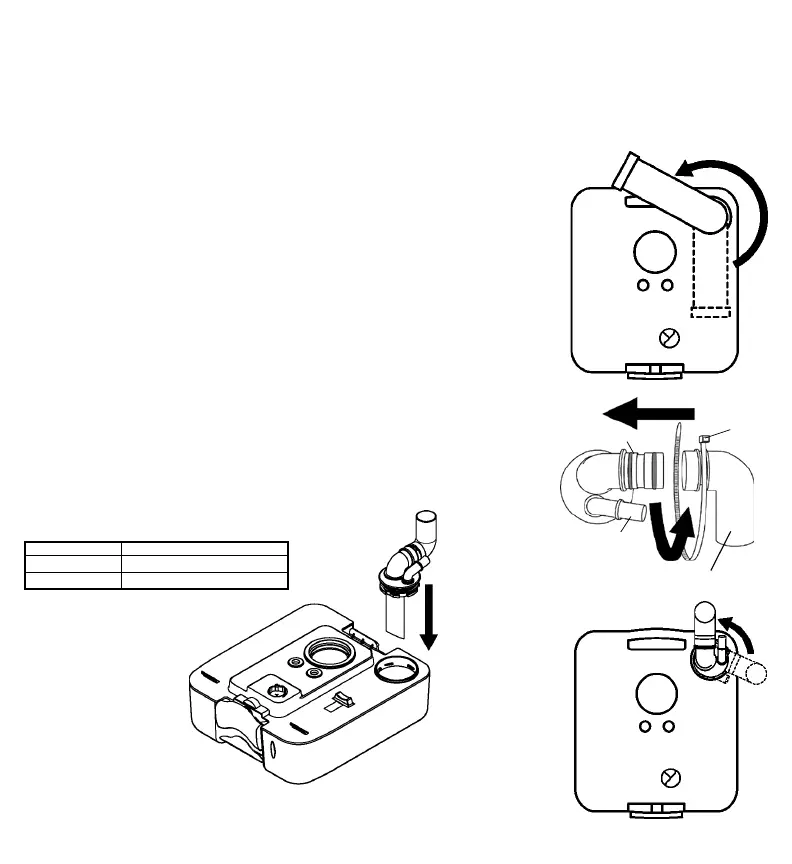

1. Entfernen Sie die Ausgusstülle von der Oberseite des Sammelbehälters,
indem Sie sie entgegen dem Uhrzeigersinn drehen, bis sie ausrastet (siehe
Abbildung A) und herausgezogen werden kann.
2. Schmieren Sie die zwei kleinen O-Ringe an der Ablassarmatur mit Silikon-
fett und befestigen Sie den Ablass-Winkeladapter an der Ablassarmatur.
Fixieren Sie den Adapter mit einem Kunststoffbinder (siehe Abbildung B).
3. Schmieren Sie den großen O-Ring an der Ablassarmatur und führen Sie sie
in den Sammelbehälter ein. Drehen Sie sie, bis die Ablass- und Entlüftung-
sarmaturen vom Behälter weg zeigen (siehe Abbildung C).
4. Befestigen Sie mithilfe einer Schlauchschelle einen Ablassschlauch mit
einem Innendurchmesser von 38 mm über dem Ende des Winkeladapters.
Stellen Sie sicher, dass die Ablassschläuche fest an allen Ablassarmaturen
xiert sind.
5. Befestigen Sie mit einer Schlauchschelle einen Entlüftungsschlauch mit
einem Innendurchmesser von 16 mm an der Entlüftungsarmatur. Stellen Sie
sicher, dass der Entlüftungsschlauch ordnungsgemäß mit der Entlüftung-
sarmatur verbunden ist.
