DoorBird D2103V - Page 20

20
5
1
2
3
4
6
7
8
9

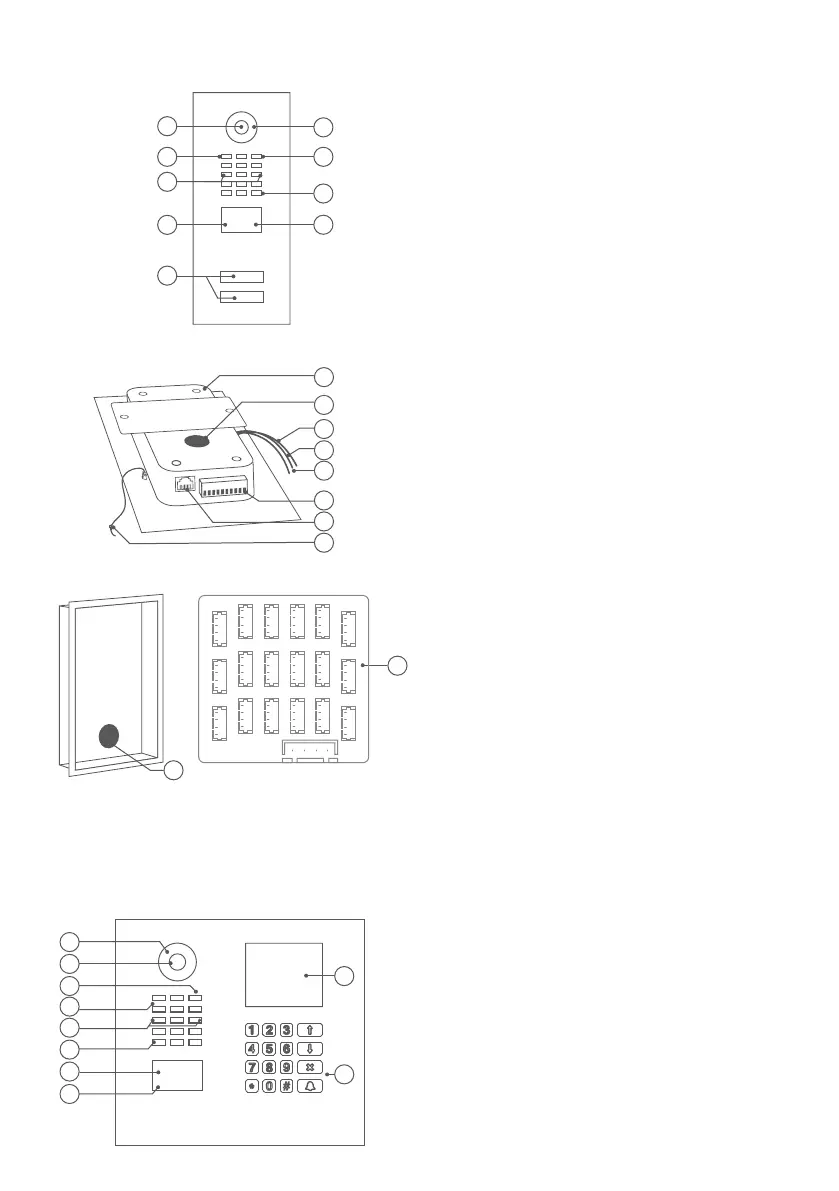

GERÄT MIT  UND MEHR RUFTASTEN
Vorderseite
1) HDTV Video
2) Lichtsensor
Für den Nachtsicht-
modus
3) Sicherheitsschrauben
4) Bewegungssensor
5) Beleuchtete Ruftaste
mit Namensschild
Die Beleuchtung
agiert auch gleichzeitig
als Diagnose LED(s)
6) Nachtsicht LEDs
7) Mikrofon
8) Lautsprecher
9) RFID Leser
5
6
7
8
1
2
3
4
Innen
1) Elektrische
Haupteinheit
2) Flauschpunkt 1
Zur temporären
Befestigung des
Mehrparteien Moduls
3) Gelbes Kabel für
Ruftaste
(nicht verwendet)
4) Rotes Modul
Port 1 Kabel
Zum Anschluss des
Mehrparteien Moduls
(z.B. Multi Tenant
Module MTM18A)
5) Grünes Modul
Port 2 Kabel
(nicht verwendet)
6) Schraubklemmen-
block
7) LAN/PoE Buchse
1) Nachtsicht LEDs
2) HDTV Video
3) Mikrofon
4) Lichtsensor
Für den
Nachtsichtmodus
5) Sicherheitsschrauben
6) Lautsprecher
7) RFID Leser
8) Bewegungssensor
8) Nylonschnur
Zur Sicherung der
Frontblende
während der
Montage
9) Flauschpunkt 2
Zur permanenten
Befestigung des
Mehrparteien Moduls
10) DoorBird Multi Tenant
Module MTM18A
9) Display Modul
10) Keypad Modul
Die Beleuchtung
agiert auch
gleichzeitig als
Diagnose LED(s)
9
10
GERÄT MIT DISPLAY MODUL UND KEYPAD MODUL
Vorderseite
1
2
3
4
5
6
7
8
9
10
