DoorBird D2103V - Page 21

21
DEUTSCH
5
6
7
2
3
4
1

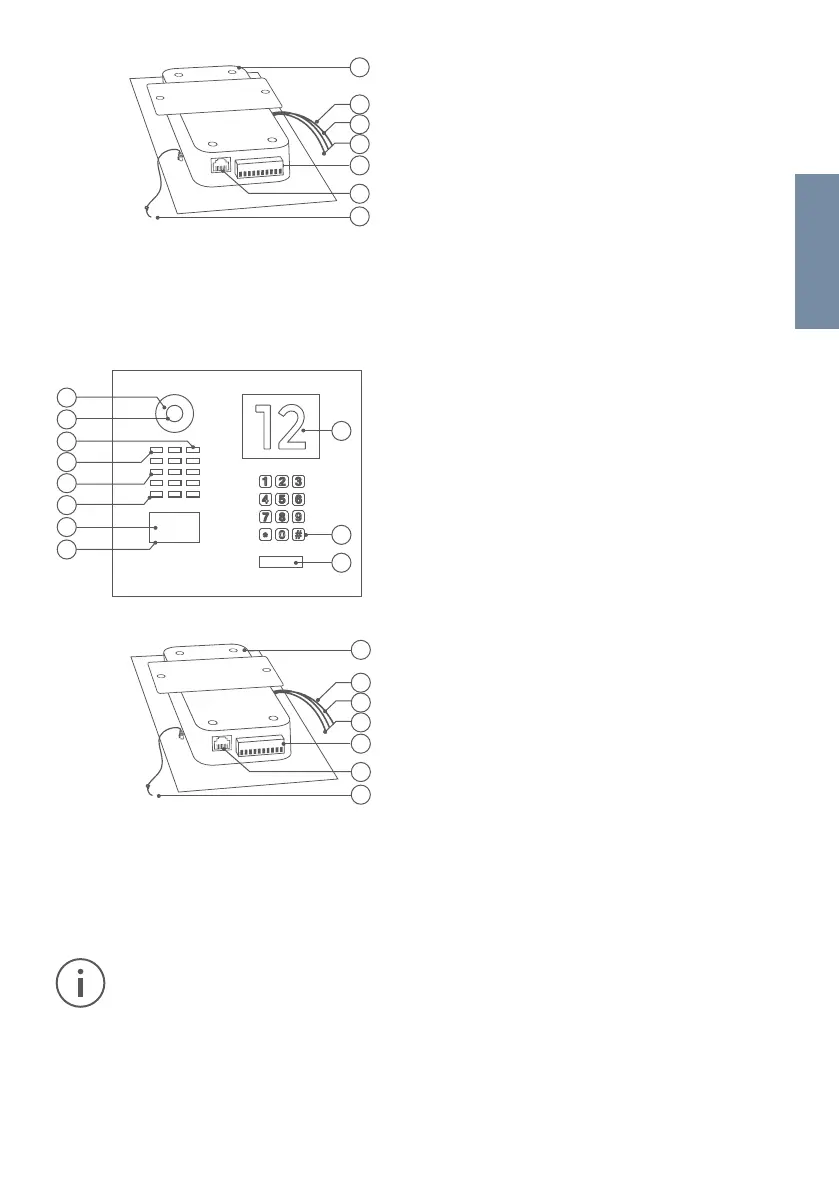

1) Elektrische
Haupteinheit
2) Gelbes Kabel für
Ruftaste
(nicht verwendet)
3) Rotes Modul
Port 1 Kabel
Zum Anschluss des
Keypad Moduls
4) Grünes Modul
Port 2 Kabel
Zum Anschluss des
Display Moduls
Innen
5) Schraubklemmen-
block
6) LAN/PoE Buchse
7) Nylonschnur
Zur Sicherung der
Frontblende während
der Montage
1) Nachtsicht LEDs
2) HDTV Video
3) Mikrofon
4) Lichtsensor
Für den
Nachtsichtmodus
5) Sicherheitsschrauben
6) Lautsprecher
7) RFID Leser
8) Bewegungssensor
9) Info Modul
Vorderseite
10) Keypad Modul
Die Beleuchtung
agiert auch
gleichzeitig als
Diagnose LED(s)
11) Beleuchtete Ruftaste
mit Namensschild
Die Beleuchtung
agiert auch gleichzeitig
als Diagnose LED(s)
GERÄT MIT INFO MODUL UND KEYPAD MODUL
Innen
1) Elektrische
Haupteinheit
2) Gelbes Kabel für
Ruftaste
(nicht verwendet)
3) Rotes Modul
Port 1 Kabel
Zum Anschluss des
Keypad Moduls
4) Grünes Modul
Port 2 Kabel
Zum Anschluss des
Info Moduls
5
6
7
1
2
3
4
5) Schraubklemmen-
block
6) LAN/PoE Buchse
7) Nylonschnur
Zur Sicherung der
Frontblende während
der Montage
1
2
3
4
5
6
7
8
9
10
11
Einige Türstationen der D21x Serie verfügen
je nach Ausstattung über ein optionales
Zusatzmodul für Barrierefreiheit inkl.
Zustandsanzeige mit drei Piktogrammen
[Rufen, Gespräch, Türöffnung],
Türöffnungsakustik und Hörschleife. Das Modul erfüllt
bei korrekter Installation DIN 18040 (Barrierefreies
Bauen). Die Stromversorgung für die Hörschleife muss
aufgrund der hohen Leistungsaufnahme mit
separatem Netzteil erfolgen (15 – 48 VDC, 1 A).
