ПРОГРАММИРОВАНИЕ

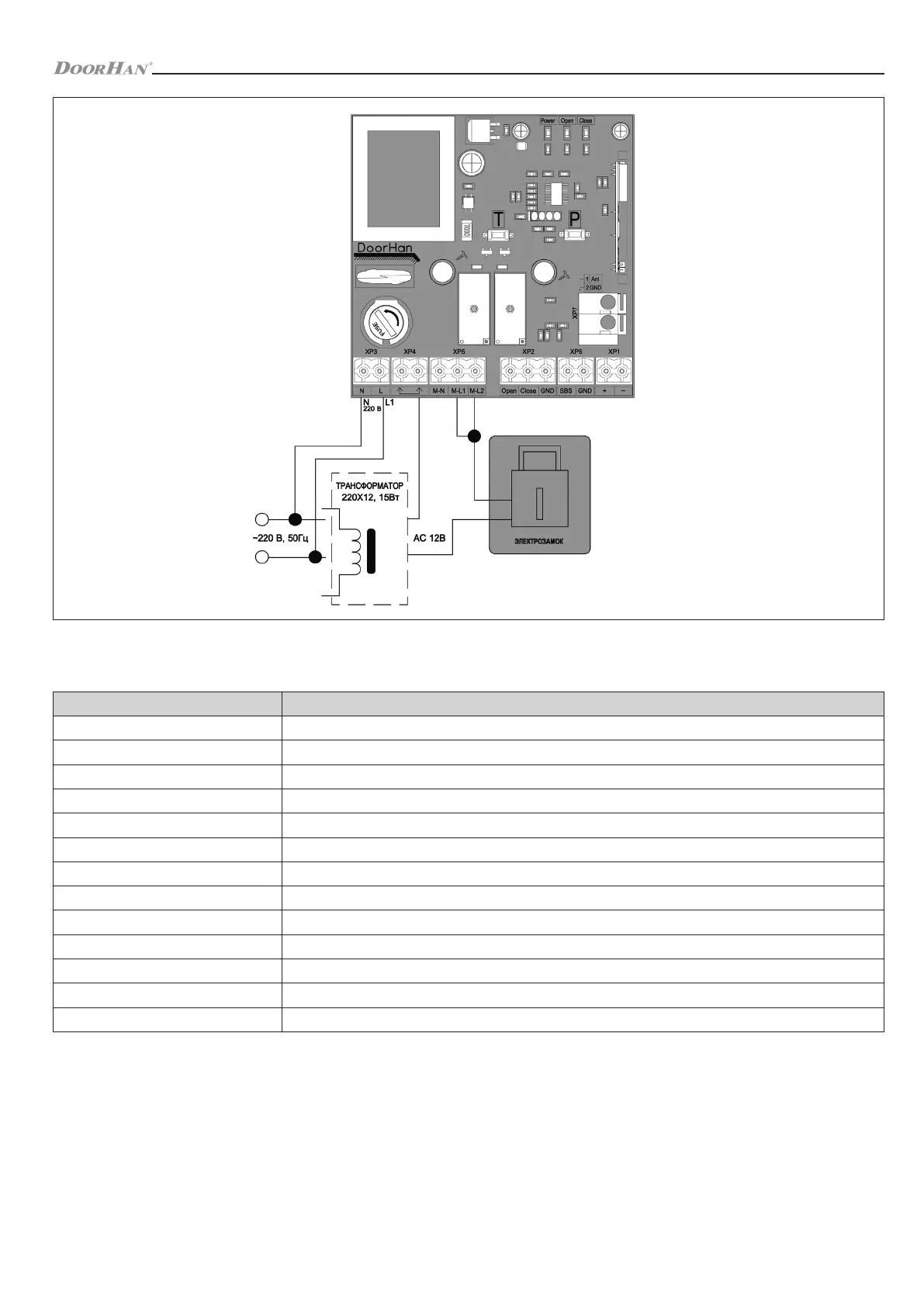

Рис. 3. Схема подключения электрозамка
Таблица 3. Назначение контактов (рис. 1, 2, 3)
Контакт Назначение
(N, L) XP3 Подключение питающего переменного напряжения 220 В/50–60 Гц
N Нейтраль
L Фаза
Motor (M-L2, M-L1, M-N) XP5 Подключение электродвигателя
M-N Общий провод привода (голубой провод)
M-L1 Направление привода — «открыть» (черный провод)
M-L2 Направление привода — «закрыть» (коричневый провод)
Устройство управления XP2 Подключение выключателя
«Open» Открывание
«Close» Закрывание
GND Общий
Ключ-кнопка S-B-S XP6 Подключение управляющих контактов внешнего приемника или ключ-кнопки
XP1 Выход постоянного нестабилизированного напряжения +12 В
5. ПРОГРАММИРОВАНИЕ
5.1. РЕЖИМЫ РАБОТЫ УСТРОЙСТВА УПРАВЛЕНИЯ
1. Режим ожидания. Включение блока в электросеть переводит устройство в состояние режима ожидания, в котором
оно будет находиться до подачи команды с выключателя / пульта дистанционного управления, либо до перехода в
режим программирования.
4
