Dorma 8616 AR - Page 5

(serrated head with
metric threads)
11
12
13
Optional Components
Componentes Opcionales
Pièces facultatives
PA Shoe Screws
Tornillos Inferiores para BP
Vis du sabot du bras parallèle
Plates
Placa
Plaques
(BP86 & BP86FC)
(DP86 & DP86FC)
Full Cover
Cubierta Completa
Boîtier complet
Sex nuts
Contratuercas
Boulons m-f
Technical Notes:
CAUTION:
Sex nuts are required for attachment of components to unreinforced, wood or plastic faced composite type fire doors, unless
an alternative method is identified in the individual door manufacturer's listings
Make sure door efficiently operates prior to installing closer.
When installing observe arm attachment closely.
Maximum opening 180°.
Maximum 4-1/2" reveal on top jamb applications for 180° degree opening.
Notas Técnicas:
PRECAUCION: Se requieren contratuercas para sujetar los componentes a puertas contra incendio, no reforzadas, del tipo de
compuesto recubierto de madera o plástico, a menos que se identifique un método alternativo en las listas individuales del fabricante de
la puerta.
Asegúrese de que la puerta opera correctamente antes de instalar el cierrapuertas.
Al instalar observe detenidamente el ensamble del brazo.
Apertura máxima 180°.
Mostrar máximo 4- ½" en aplicaciones sobre marco superior para 180°
Notes techniques:
ATTENTION
: Des boulons m-f doivent être utilisés pour la fixation des pièces sur des portes coupe-feu non renforcées, en bois ou en
plastique recouvert de composite, à moins d'instructions contraires du fabricant.
Vérifier le fonctionnement de la porte avant d'installer le ferme-porte.
Durant l'installation, vérifier attentivement le positionnement du bras.
Ouverture maximum 180°.
Épaisseur maximum 4-1/2" pour les applications sur linteau supérieur de 180°.

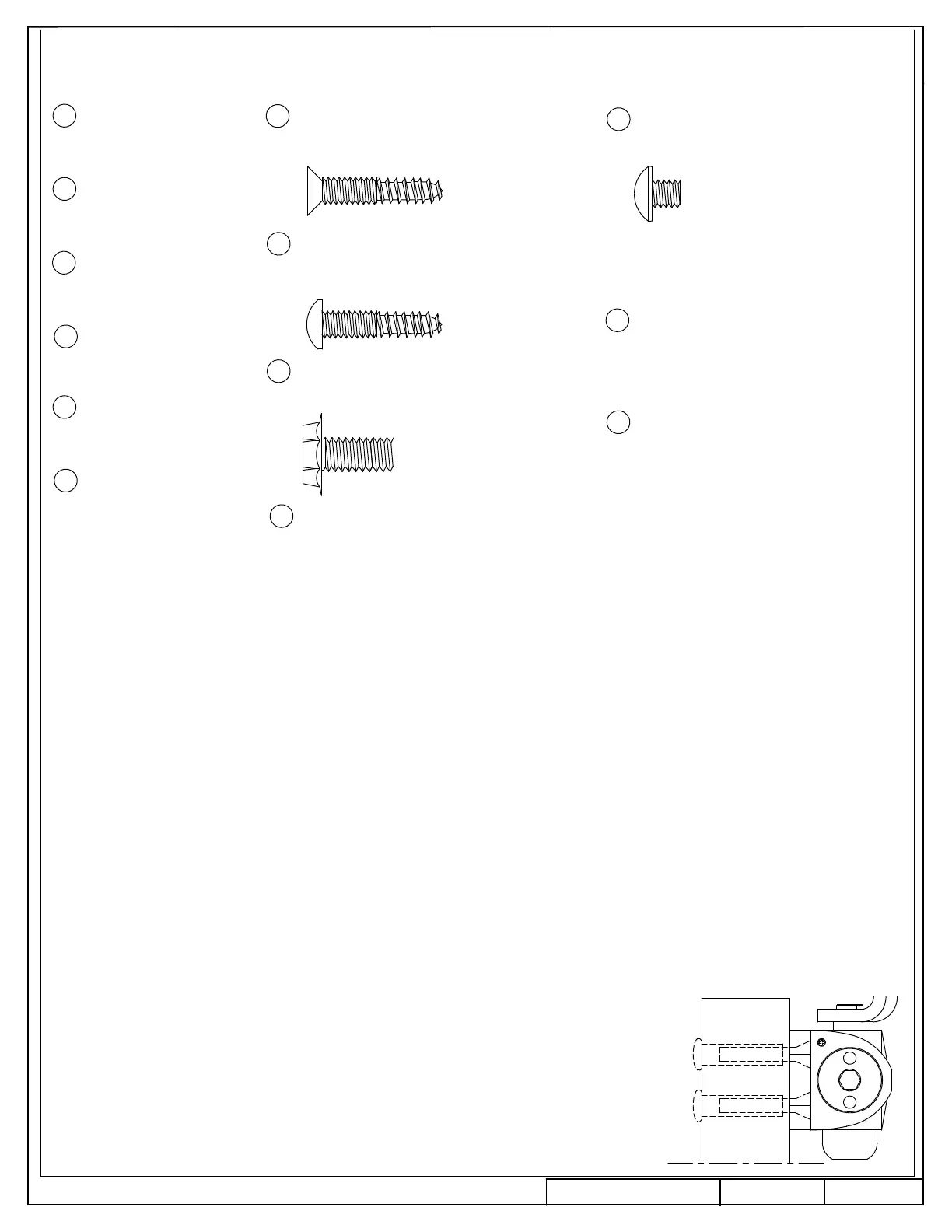

Flat Head Combo Screws
Tornillos de Cabeza Plana Combo
Vis combo à tête plate
Pan Head Combo screws
Tornillos de Cabeza redonda Combo
Vis combo à tête cylindrique bombée
Pinion Screw
Tornillos de Piñón
Vis du pignon
PA Bracket
Soporte Brazo paralelo
Plaquette du bras parallèle
7
8
9
10
1
2
3
4
5
6
Components/Componentes/Pièces
Door Closer
Cierrapuertas
Ferme-porte
Main Arm
Brazo Principal
Bras principal
Bar & Shoe
Barra y Zapata
Barre et sabot
Connecting Arm
Brazo Conector
Bras de connexion
Dust Cap
Guarda polvos
Capuchon anti-poussière
Cover
Cubierta
Boîtier
08279002
5 of 6
01/09
INS NO.
PAGE
Rev.
