Dorma CS 80 MAGNEO User Manual

Auf-Wand Montage On-wall mounting
CS 80 MAGNEO
WN 058347 45532, 11/12
Türenkit Glasklemmschiene / Door kit glass clamping rail
3.
1.
2.
15
16
17
1.
OFF
ON
ON
3.
Montieren Sie Zubehörartikel wie z. B. Funktaster oder Sensorik erst nach erfolgreicher Inbetriebnahme!
Do not mount accessories such as radio transmitters or sensors until you have successfully commissioned
the system!
2.
Änderungen vorbehalten
Subject to change without notice

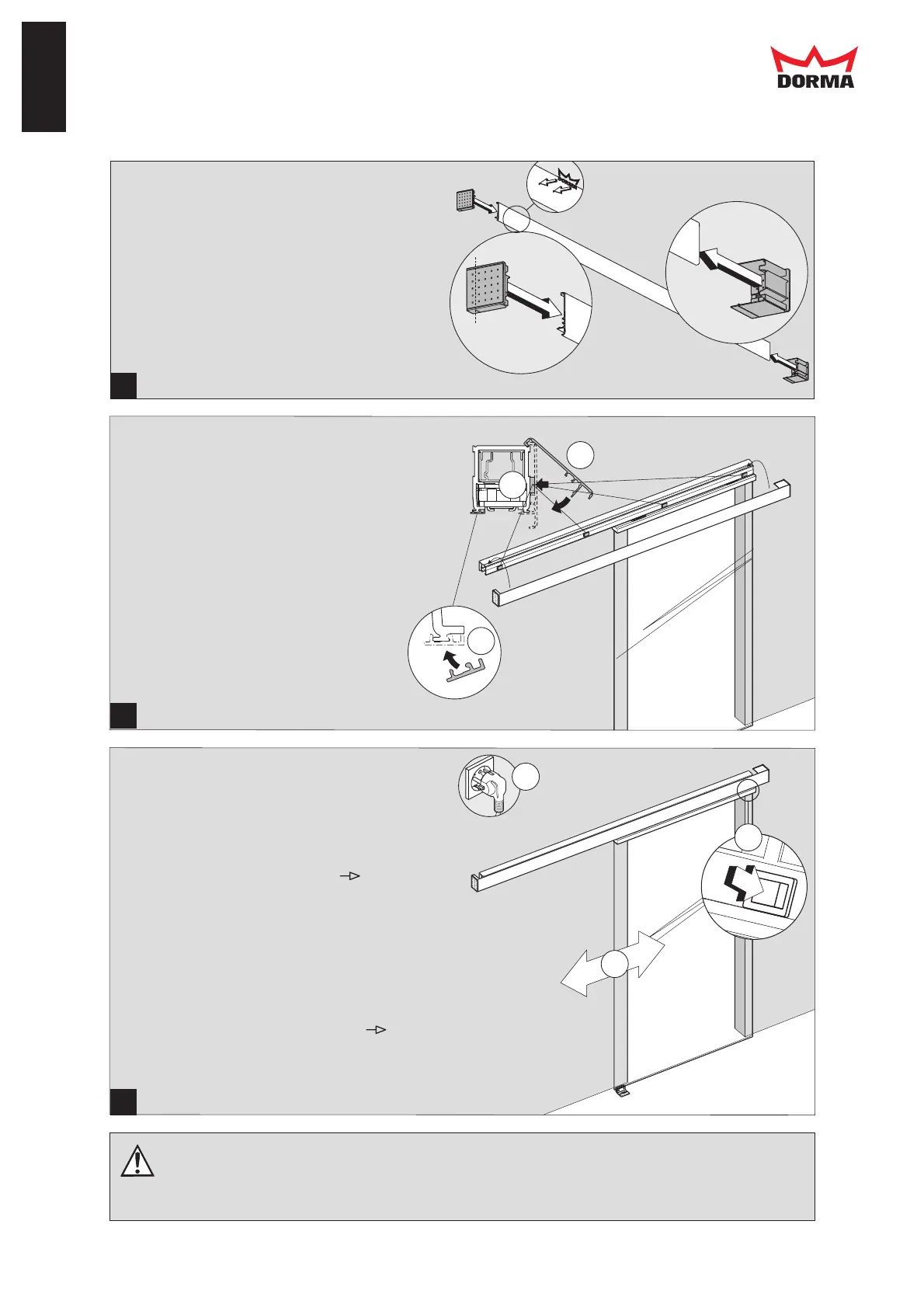

Verkleidung montieren.
1. Moosgummistücke auf Antrieb kleben.
2. Wandanschlussprofile aufstecken, evt. überstehende
Profile mit Messer abschneiden.
3. Verkleidung aufstecken.
Mount the cover.
1. Adhere foam rubber pieces onto the operator.
2. Fix the wall connection profiles and remove overlapping
profiles with the aid of a knife.
3. Fix the cover.
Verkleidung vorbereiten.
1. Endkappen in die Verkleidung stecken.
Die Endkappen können je nach baulichen
Gegebenheiten an den Sollbruchstellen gekürzt
oder ausgebrochen werden.
2. DORMA Krone befestigen.
DORMA
Prepare the cover.
1. Fix the end caps inside the cover.
Depending on the structural conditions, you may
either shorten or break the end caps at the
predeterminated breaking points.
2. Fix the crown.
Inbetriebnahme
1. Kontrolle der Montage. Die Tür muss sich über den
gesamten Fahrweg leicht bewegen lassen.
2. Strom anlegen bzw. Netzstecker in die Steckdose
eingestecken.
3. Antrieb einschalten. Der CS 80 MAGNEO ist betriebsbereit.
Sollte die grüne LED blinken und der Antrieb ist ohne
Funktion, muss eine Lernfahrt durchgeführt werden. Siehe
Anleitung 058179-45532 CS 80 MAGNEO Lernfahrt.
Commissioning
1. Check the system for proper mounting. The door has to
move smoothly over the complete driving path.
2. Connect system to power supply or insert power plug into
socket.
3. Switch on operator. The is now ready for
operation.
In case the green LED blinks and the operator does not fulfil
any function, you have to perform a learning cycle. See
instructions 057452-45532 learning
cycle.
CS 80 MAGNEO
CS 80 MAGNEO
DORMA GmbH + Co. KG DORMA Platz 1 D-58256 Ennepetal Tel. +49 2333 793-0 Fax +49 2333 793-4950
www.dorma.com
