SST FLEX ES 200
—
48
Oberes Seitenteillager
Top side panel bearing
Bodenlager festsetzen:
markieren, bohren und verschrauben
Schrauben und Dübel sind nicht
im Lieferumfang enthalten!
Geeignete auf den Untergrund
abgestimmte Befestigungsmittel
verwenden!
Ausgleichsprofil
Adapter profile
oben / top
unten / bottom
Komplettes Seitenteil
Complete side panel
NSKNSK
2 3 4
5

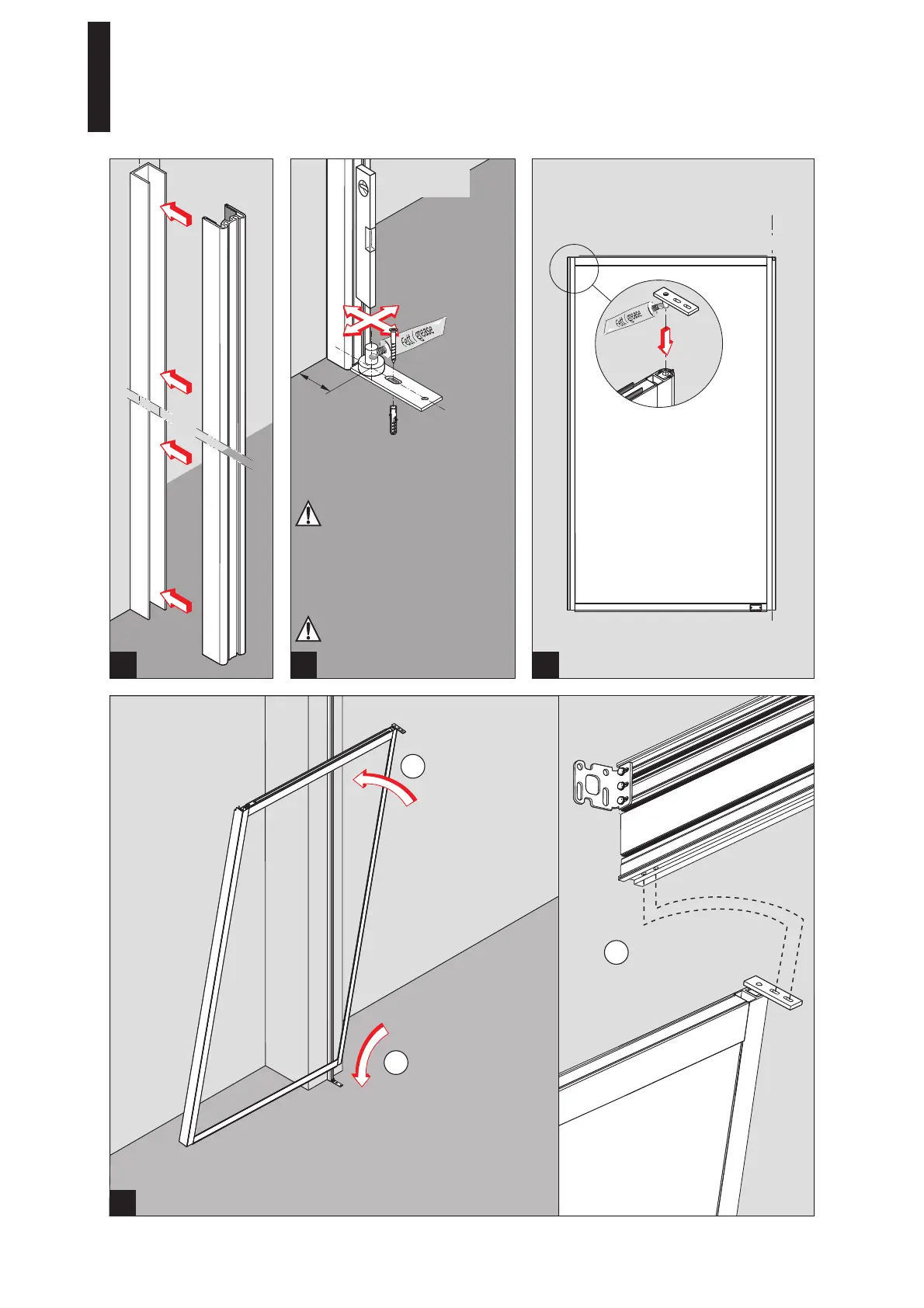

4. Montage Seitenteil / Mounting instruction of side panel
Attachment of floor pivot set:
mark, drill and fix.
Screws and plugs are not
included in scope of delivery!
Please use suitable
fixing material according
to foundation!
Bodenlager
Floor pivot set
2.
2.
1.
12 DORMA
