Dormakaba GSR-EMR XEA BG Mounting Instructions

2
TS 98 XEA
mit Brandschutzplatte
with fire protection plate
2021-10
dormakaba Montageanleitung
Mounting instructions
Produktbeschreibung
WN 060289 45532
3 Produktbeschreibung

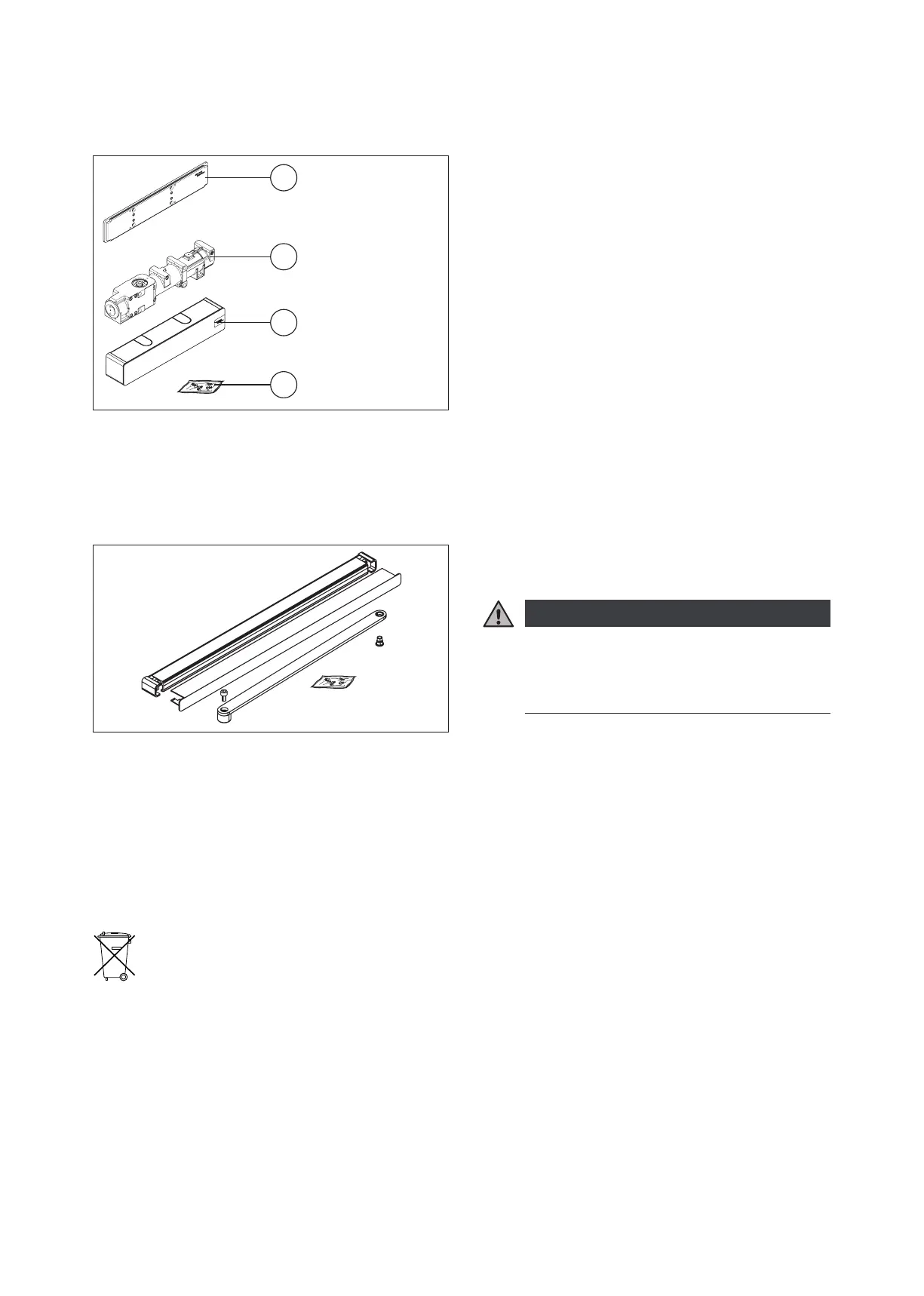

3.1 Lieferumfang
Abb.1
1
2
3
4
Türschließer mit Brandschutzplatte
(1) Brandschutzplatte
(2) Türschließer
(3) Verkleidung
(4) Schraubenbeutel Türschließer
3.2 Zusätzlich benötigte Artikel
Abb.2 Gleitschiene Art. Nr.: 570100xx
3.3 Technische Daten
Schließkraft: EN 1–6
Temperaturbereich: 60 °C bis -40 °C
Türbreite: 750 mm–1400 mm
4 Demontage und Entsorgung
Die Demontage erfolgt in umgekehrter Reihenfolge
der Montageanleitung.
Das Produkt enthält Öl, und darf nicht
zusammen mit Hausmüll entsorgt werden.
Das Öl darf nicht in die Kanalisation gelangen.
Entsorgen Sie das Produkt umweltgerecht
in den dafür eingerichteten Annahme- und
Sammelstellen.
Beachten Sie die für Sie geltenden nationalen
gesetzlichen Vorschriften.
1 Information about this document
1.1 Contents and purpose
This manual enables the safe mounting of door
closer TS98XEA with fire protection plate. Before
commencing any work, personnel must have carefully
read through and understood this manual. Complying
with all safety instructions and action steps provided
in this manual is the basic prerequisite for safe
working.
1.2 Target group
The fire protection plate and door closer must be
mounted only by technically qualified personnel.
1.3 Other applicable documents
• The supplied drilling template for the fire protection
plate
1.4 Document storage
This manual and the applicable documents must be
kept during the service life of the product and must
be passed on with the product.
1.5 Symbols used
1.5.1 Hazard categories
CAUTION
This signal word indicates a possible
hazardous situation that may result in minor
or slight injury if not avoided.
1.6 Mounting information
The figures in this manual show the mounting for
DIN-L. For DIN-R, the instructions must be mirror-
inverted.
2 Safety
2.1 Intended use
• The fire protection plate is only suitable for
TS98XEA.
• The door closer is intended solely for the controlled
closing of single-action doors.
• Adhere to the specified torques.
2.2 Reasonably foreseeable misuse
• Do not unscrew the valves.
• Do not open the door closer.

Dormakaba GSR-EMR XEA BG Specifications

General

Brand	Dormakaba
Model	GSR-EMR XEA BG
Category	Door Opening System
Language	English
