Effectuer une mise à jour du firmware
Dräger X-dock 5300/6300/6600 47
6. Après la transmission des données sur la station, celle-ci
est redémarrée automatiquement, suivi de l'installation des
mises à jour du firmware. Pendant l'installation, les LED
d'état des modules affichent un signal bleu.
7. Après l'installation, la station passe au mode d'exploitation.
La station est prête.

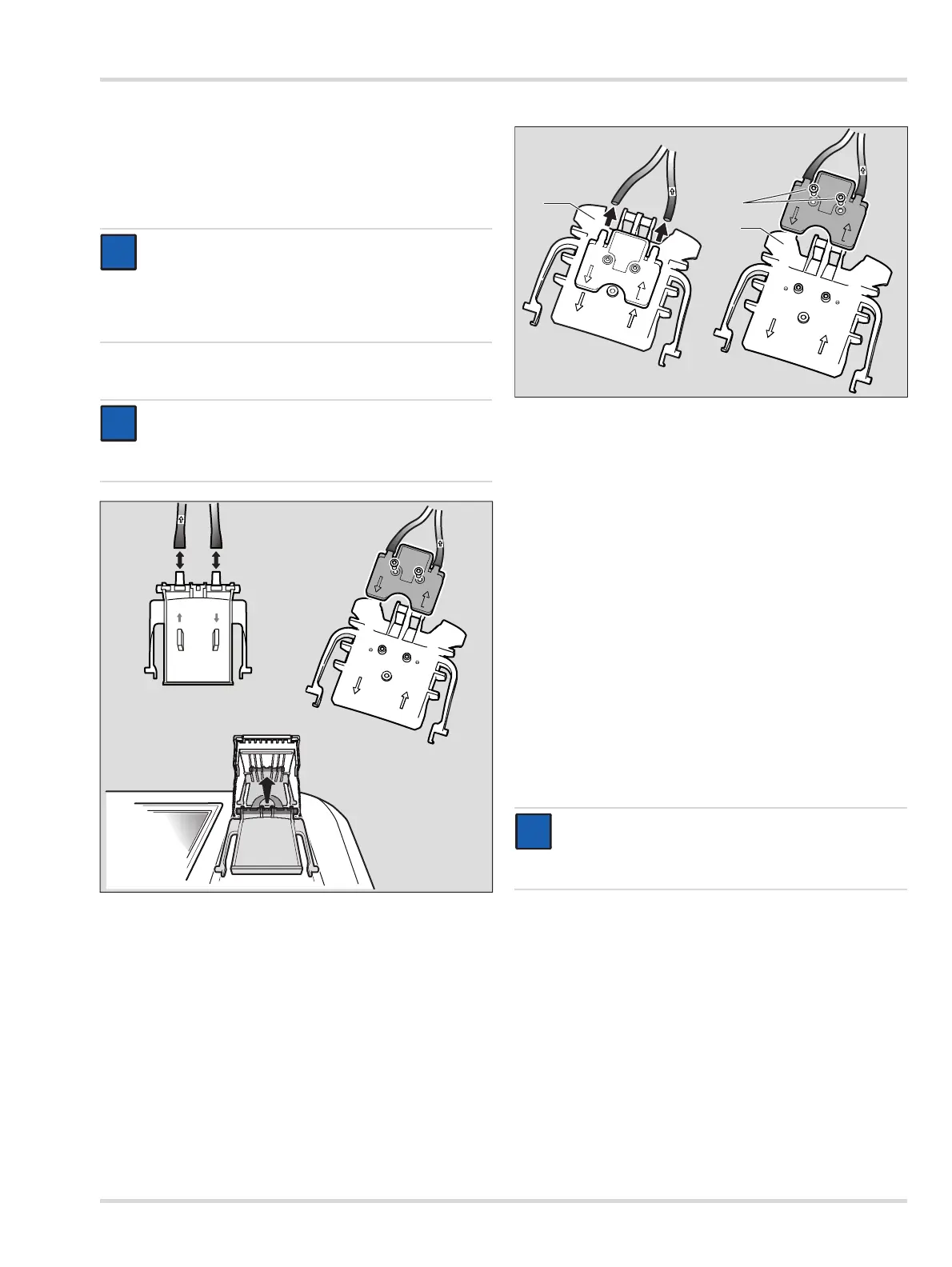

7.2 Remplacement de l'élément d'étanchéité
1. Ouvrir le volet du module.
2. Presser les deux nez de verrouillage extérieurs vers
l'intérieur et retirer l'élément d'étanchéité par le bas.
3. Pour le module Pac/X-am 125 : Dégager les tuyaux de
l'élément d'étanchéité (1).
Pour le module X-am 8000 : Dévisser les deux vis du
raccord de tuyaux et le retirer avec les tuyaux. Vérifier en
même temps que les joints du raccord de tuyau sont en
bon état et échanger si nécessaire le raccord de tuyau (2).
4. Remplacer l'élément d'étanchéité.
5. Pour le module Pac/X-am 125 : Insérer les tuyaux sur le
nouvel élément d'étanchéité (observer les flèches
présentes sur l'élément d'étanchéité et le tuyau).
Pour le module X-am 8000 : Enfoncer le raccord de tuyaux
avec les tuyaux sur le nouvel élément d'étanchéité et serrer
les deux vis.
6. Presser les deux nez de verrouillage extérieurs vers
l'intérieur et insérer l'élément d'étanchéité dans le volet du
module. Les nez de verrouillage doivent s'enclencher.
7. Vérifier si l'élément d'étanchéité est correctement fixé dans
le volet du module.
7.3 Remplacement du filtre air frais
1. Dévisser l'ancien filtre air frais.
2. Visser le nouveau filtre air frais.
7.4 Calibrer l'écran tactile
1. Au moment du démarrage de l'installation, il faut maintenir
la touche de fonction appuyée jusqu'à ce que le calibrage
s'affichage.
2. Appuyer respectivement sur les 5 marquages de position
qui apparaissent successivement.
REMARQUE
Le maître et tous les modules d'une station de
maintenance doivent toujours disposer de la version la
plus récente du firmware.
Il n'est pas possible d'utiliser une version plus
ancienne du micrologiciel.
REMARQUE
Les éléments d'étanchéité doivent être régulièrement
remplacés (par ex. à chaque contrôle) ou plus tôt
selon les besoins.
i
i
i
i
01733286.eps
1
2
REMARQUE
Tous les 2 mois, remplacer le filtre air frais s'il est
utilisé régulièrement et selon les conditions
d'utilisation.
10333286.eps
1
2
3
i
i
