3360372
© Dräger Safety UK Limited
Ausgabe 05 – November 2016 (Ausgabe 01 – November 2011)
Änderungen vorbehalten
Draeger Safety UK Limited
Ullswater Close Tel +44 1670 352 891
Blyth, NE24 4RG Fax +44 1670 356 266
Vereinigtes Königreich www.draeger.com
Ventilführung
PSS
®
7000/5000 Pressluftatmer
Montageanweisung
i
PSS
®
ist ein Marke von Dräger 3360372 (A4-D-P) Seite 1 von 1
1 Zu Ihrer Sicherheit
1.1 Allgemeine Sicherheitshinweise
Bevor Sie dieses Produkt montieren, müssen Sie die Montageanweisung
sorgfältig lesen.
Diese Montageanweisung und die Gebrauchsanweisung des PSS 7000
oder PSS 5000 genau beachten. Der Benutzer muss diese Anweisungen
verstehen und strengstens befolgen. Das Produkt nur für die im Kapitel
„Verwendungszweck“ dieses Dokuments angegebenen Zwecke
verwenden.
Inspektionen, Reparaturen und Service dürfen nur von geschultem und
kompetentem Personal ausgeführt werden. Dräger empfiehlt, zur
Durchführung aller Wartungsarbeiten einen Vertrag mit dem Dräger
Service abzuschließen und alle Reparaturen von Dräger durchführen zu
lassen.
Verwenden Sie nur Original-Dräger-Ersatzteile und -Zubehör, sonst
funktioniert das Produkt möglicherweise nicht mehr richtig.
Benutzen Sie nie ein mangelhaftes oder unvollständiges Produkt und
nehmen Sie keine Veränderungen am Produkt vor.
Benachrichtigen Sie Dräger, wenn eine Baugruppe einen Fehler aufweist
oder ausfällt.
1.2 Definitionen der Alarmhinweise
Die in diesem Dokument verwendeten Alarmhinweise bzw. Warnsymbole
dienen dazu, auf Text hinzuweisen und diesen hervorzuheben, bei dem eine
erhöhte Aufmerksamkeit des Benutzers geboten ist. Eine Definition der
Bedeutung jedes einzelnen Symbols wird im Folgenden aufgeführt:
WARNUNG
Weist auf eine potenzielle Gefahr hin, die, wenn sie nicht gemieden
wird, den Tod oder schwere Verletzungen zur Folge haben kann.
2 Beschreibung
2.1 Produktübersicht
Die Dräger Ventilführung ist eine Schutzklammer aus einem geformten
Edelstahlstab. Die Ventilführung wird an die Unterseite der Rückenplatte
montiert und steht unter dem Flaschenventil hervor.
Die Ventilführung wird mit Abstandsstücken aus Kunststoff mit Profil geliefert. Sie
bieten eine flache Oberfläche zur Montage der Ventilführung an die gewölbte
Rückenplatte. Aufgrund der Profilform und der versetzten Bohrungen passt
jedes Abstandsstück nur an eine bestimmte Position und ist mit L (links) bzw. R
(rechts) gekennzeichnet. Die Abstandsstücke werden auch als Schablonen zum
Bohren der Löcher an den korrekten Positionen in der Rückenplatte verwendet
(eine vorgebohrte Rückenplatte ist von Dräger erhältlich).
Das Produkt wird als Bausatz mit folgenden Teilen geliefert:
1 Ventilführung
4 Abstandsstücke
6 Schrauben M5 x 20
6 Unterlegscheiben M5
6 selbstsichernde Muttern M5
2.2 Verwendungszweck
Die Ventilführung soll das Flaschenventil vor Beschädigung durch Kontakt
schützen, insbesondere auf beengtem Raum oder beim Ziehen des Geräts.
Die Ventilführung ist Zubehör, das an die Rückenplatte von Pressluftatmern
des Typs Dräger PSS 7000 oder PSS 5000 passt.
3 Anbringen der Ventilführung
WARNUNG
Die Ventilführung darf nur von geschultem Personal (Teilnahme an
entsprechendem Dräger-Wartungskurs ist Bedingung) angebracht
werden. Das Anbringen durch nicht geschultes Personal kann dazu
führen, dass der Pressluftatmer im Gebrauch nicht sicher ist.
4-mm-Inbusschlüssel
8-mm-Stecknuss oder -Schlüssel
Bohrer und 5,5-mm-Bit

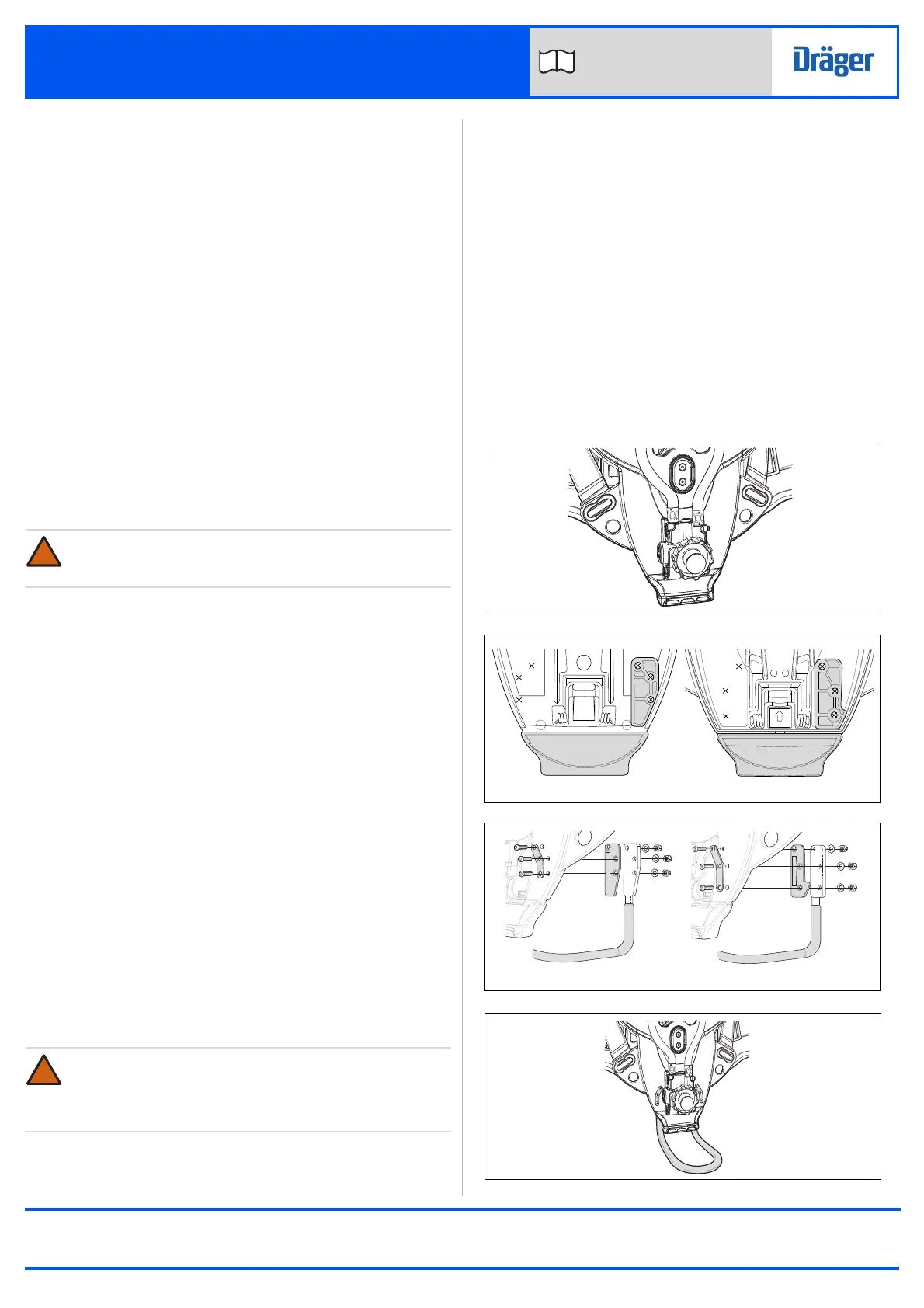

Da jedes Abstandsstück nur an eine bestimmte Position passt, sind die
Abstandsstücke mit L (links) bzw. R (rechts) gekennzeichnet. Die
Kennzeichnungen L und R beziehen sich auf die linke bzw. rechte Seite des
angelegten Pressluftatmers (Abb. 1).
1. Flasche (falls montiert) entfernen. Hierzu wie in der Gebrauchsanweisung
des Pressluftatmers beschrieben vorgehen.
2. Pressluftatmer mit der Beckenauflage nach oben auf einer flachen,
ebenen Fläche ablegen.
3. Die größeren Abstandsstücke innen an der Rückenplatte ausrichten und
Rückenplatte markieren (Abb. 2). In der Grafik ist das linke
Abstandsstück (L) abgebildet.
4. Mit dem 5,5-mm-Bit die sechs Löcher bohren.
5. Die Abstandsstücke und die Ventilführung ausrichten und die sechs
Schrauben wie dargestellt montieren (Abb. 3 und 4).
4 Verwendung des Pressluftatmers
Die Ventilführung beeinträchtigt nicht den Betrieb des Pressluftatmers.
Verwenden Sie für alle Anweisungen zum normalen Betrieb und Gebrauch
(Verwendung, Wartung, Reinigung, Lagerung usw.) weiterhin die
Gebrauchsanweisung des Pressluftatmers.
!
!
3848
LR
1
2
PSS 7000
PSS 5000
3363035 R
R
R
R
3359975 R
R
3
PSS 7000
PSS 5000
4426/3846
4
4425/3847
3849
