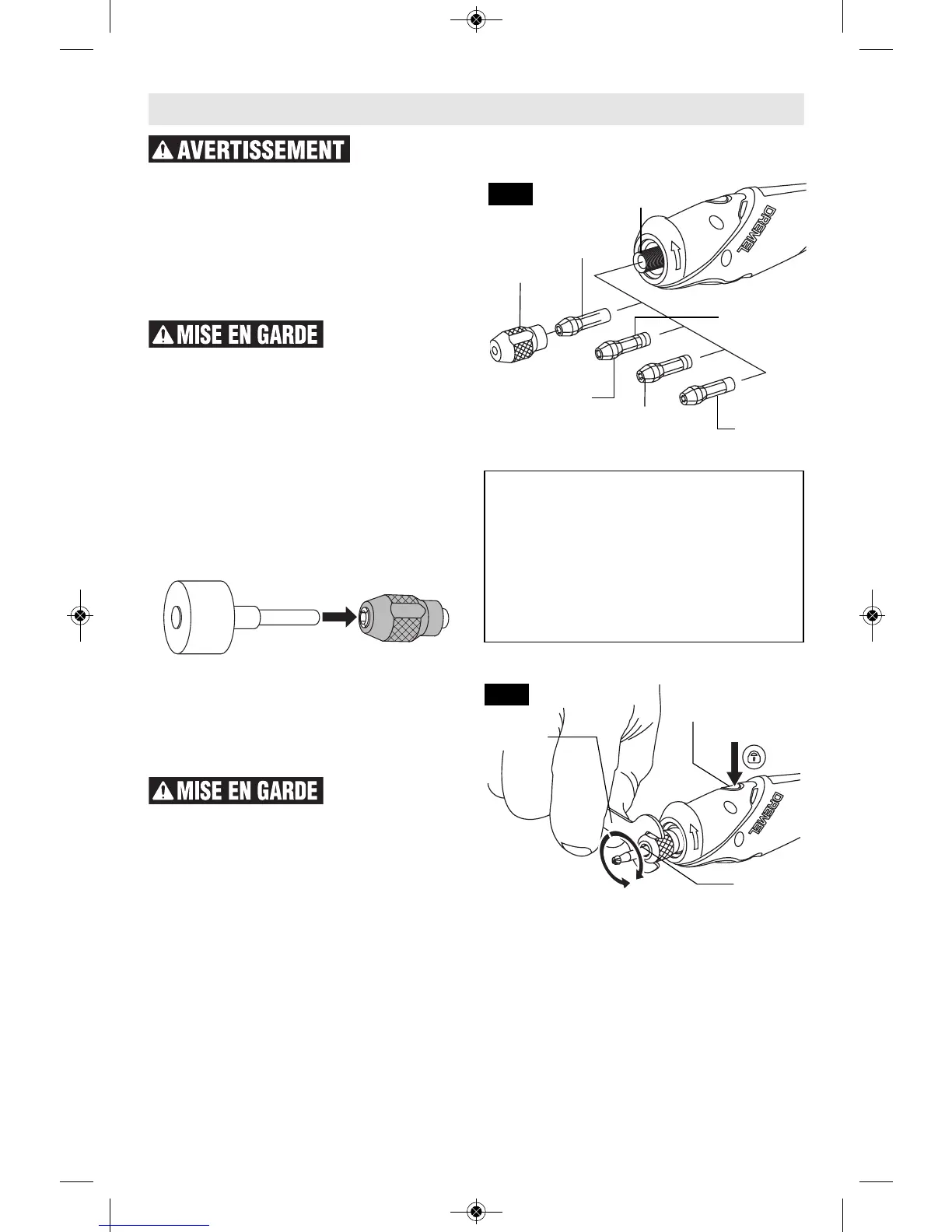

30
DOUILLES
Quatre tailles différentes de douilles (reportez-vous à
l’illustration), adaptées à des tailles différentes de tiges,
sont offertes pour votre outil rotatif. Pour le montage une
autre douille, retirez l’écrou de la douille ainsi que la
douille à remplacer. Insérez l’extrémité non fendue de la
douille dans l’ouverture à l’extrémité de l’arbre de l’outil.
Replacez l’écrou sur l’arbre.
Utilisez toujours la
douille de même
grosseur que la tige de l’accessoire que vous désirez
utiliser. Ne forcez jamais une tige trop grosse pour la
douille.
Remarque : La plupart des kits d’outils rotatifs
n'incluent pas tous les quatre formats de douilles.
DÉGAGEMENT DE DOUILLES COINCÉES
Il est possible qu’une douille se coince dans l’écrou, tout
particulièrement si un écrou est serré sur l’outil sans que le
foret ne soit en place. Dans un tel cas, la douille peut être
dégagée de son écrou en poussant la tige d’un accessoire
dans l’orifice de l’écrou de la douille. Ceci devrait causer
l’éjection de la douille de son écrou.
ÉCROU DE DOUILLE
Pour desserrer, appuyez d’abord sur le bou ton de blocage
de l’arbre et tournez l’arbre à la main jus qu’à ce que le
dispositif de blocage engage l’arbre, empêchant ainsi toute
rotation ultérieure. Votre outil Dremel 2050 est fourni avec
un mécanisme de blocage rapide de la douille.
N’appuyez pas sur le
bouton de blocage de
l’arbre pen dant que l’outil rotatif est en marche.
L’arbre étant bloqué, utilisez la clé à douille pour desserrer
l’écrou de douille, au besoin. L’écrou de douille doit être
engagé sans serrer lors de l’insertion d’un accessoire.
Changez les accessoires en insérant le nouvel accessoire le
plus loin possible dans la douille de serrage, réduisant
ainsi les risques d’éjection ou de déséquilibre. Avec le
mécanisme de verrouillage de l’arbre engagé, utilisez une
clé de serrage pour serrer suffisamment l’écrou de fixation
(Fig. 3). Évitez de serrer l'écrou de douille trop fort quand
il n'y a pas d'embout.
TABLEAU D’IDENTIFICATION DES DOUILLES DE
SER RAGE — Les tailles des douilles de serrage
peuvent être iden tifiées par les anneaux à l’extrémité
arrière de la douille.
La douille de 0,8 mm possède un (1) anneau.
La douille de 1,6 mm possède deux (2) anneaux.
La douille de 2.4 mm possède trois (3) anneaux.
La douille de 3,2 mm ne possède aucun anneau.
(Inclus dans la plupart des kits d'outils sur l'outil)
ÉCROU DE
DOUILLE
ANNEAUX
D’IDENTIFICATION
DOUILLE
480
3,2 mm
DOUILLE
481
2,4 mm
DOUILLE
482
1,6 mm
DOUILLE
483
0,8 mm
FIG. 2
L’ARBRE
Assemblage
Débranchez toujours l'outil rotatif avant de changer les accessoires ou les
douilles, ou de faire l’entretien de votre outil rotatif.
ÉCROU DE
DOUILLE
POUR
DESSERRER
POUR
SERRER
CLÉ À
DOUILLE
BOUTON DE BLOCAGE
DE L’ARBRE
FIG. 3
