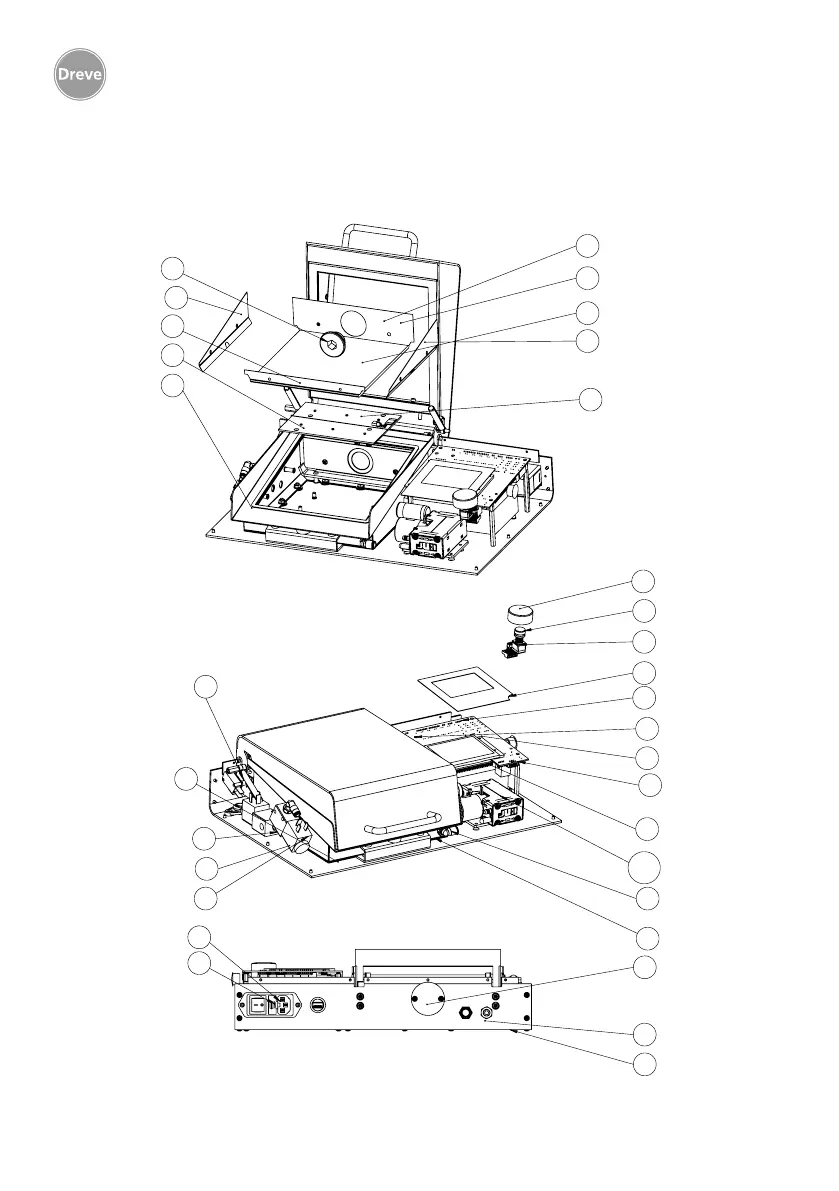

Dreve PCU LED - Exploded View

40
PCU LED
40
4
5
6
7
8
10
11
13
18
23
1
2
3
9
12
14
16
19
21
25
26
32
20
24
31
32
33
27
29
30
15
34
Posnr. Nr. Beschreibung
1 51090CR2032 Knopfzelle CR 2032 3V
2 521022 PCU LED Ansteuerung
3 521023 PCU LED Netzteil SNT medical
4 501024 Glasscheibe PCU LED 154 x 164mm 4mm dick
5 521025 Spiegelblech Rückseite Unterteil
6 521026 Spiegelblech Rückseite Deckel ohne Abbildung, ähnlich Pos. 6
7 521027 Spiegelblech seitlich rechts
8 521028 Spiegelblech seitlich links
9 521029 Drehknopf D=32 x 13mm
10 521030 LED Panel für PCU LED ohne Druckwächter
11 521031 Spiegelblech Frontseite
12 521044 Drehknopf Adapter
13 521050 PCU LED - Vakuumdichtung
14 521057 Folienrahmen-Displayabdeckung
15 521063 Abdeckung Messdurchführung ohne Abbildung
16 521068 Pumpe konfektioniert
17 51284 UK Netzstecker gewinkelt BS 1363, 13A ohne Abbildung
18 521065 Platine mit Sensorik + Druckwächter
19 521066 Kabelbaum PCU LED mit USB Buchse
20 521075 Winkelstück 1/8" mit Dichtung
21 521078 Druckfeder 15mmx4mm VD-078
22 521512 Kaltgeräteanschlusskabel 2m, sw, gerade ohne Abbildung
24 521560 3/2 MagnetventilDO22-3/2NC-G018-02
25 521565 Gasdruckfeder
26 521566 Encoder Grayhill 62AG22-H5-020C
27 521568 Schaffner FN282-6-06 Netzeingang + Filter
28 2004 PVC-Gewebeschlauch - blau mit Synthese- ohne Abbildung, für N2-Anschuß
29 50908 Feinsicherung 2,5 AT
30 50937 Drosselventil,# 6.01.18/1N, G1/8
31 51012 Dichtring aus Perbunan
32 51030 MECANYL-ROHR RW LT 2A0031 S
33 51050 Steckverschraubung Legris
34 51079 3M BUMPON KLEBEFUß SJ 5023.
35 51283 Cordeset NEMA-Netzstecker5-15 USA (gerade) ohne Abbildung
6
D
C
B
A
E
F
G
H
E
A
B
C
D
F
5 4 3 2 1 7 8 9 10 11 12
1 2 3 4 5 6 7 8
DRV13078-
Dreve ProDiMed GmbH
Max-Planck-Str. 31
D-59423 Unna/Germany
Tel.-Nr.: 02303 / 88 07- 0
www.dreve.com
Name
Datum Änderung
Zust.
Nr.
Rev.: A-04
Blatt 1 von 1
Maßstab
Allgemeintol.
Datum
Name
Bearb.
Gepr.
Ers. für:
Dateiname:
PCU Led Zsb.
11.05.16
JK
Art.-Nr.
Werkstoff:
1:3
DIN ISO 2768
mK
Weitergabe sowie Vervielfältigung dieser Unterlage, Ver-
wertung und Mitteilung ihres Inhalts nicht gestattet
soweit nicht ausdrücklich zugestanden. Zuwider-
handlungen verpflichten zu Schadenersatz. Alle Rechte
für den Fall der Patenterteilung oder Gebrauchs-
muster Eintragung vorbehalten.
DRV13078_PCU_LED_Zsb
12. Exploded view
