Introduction

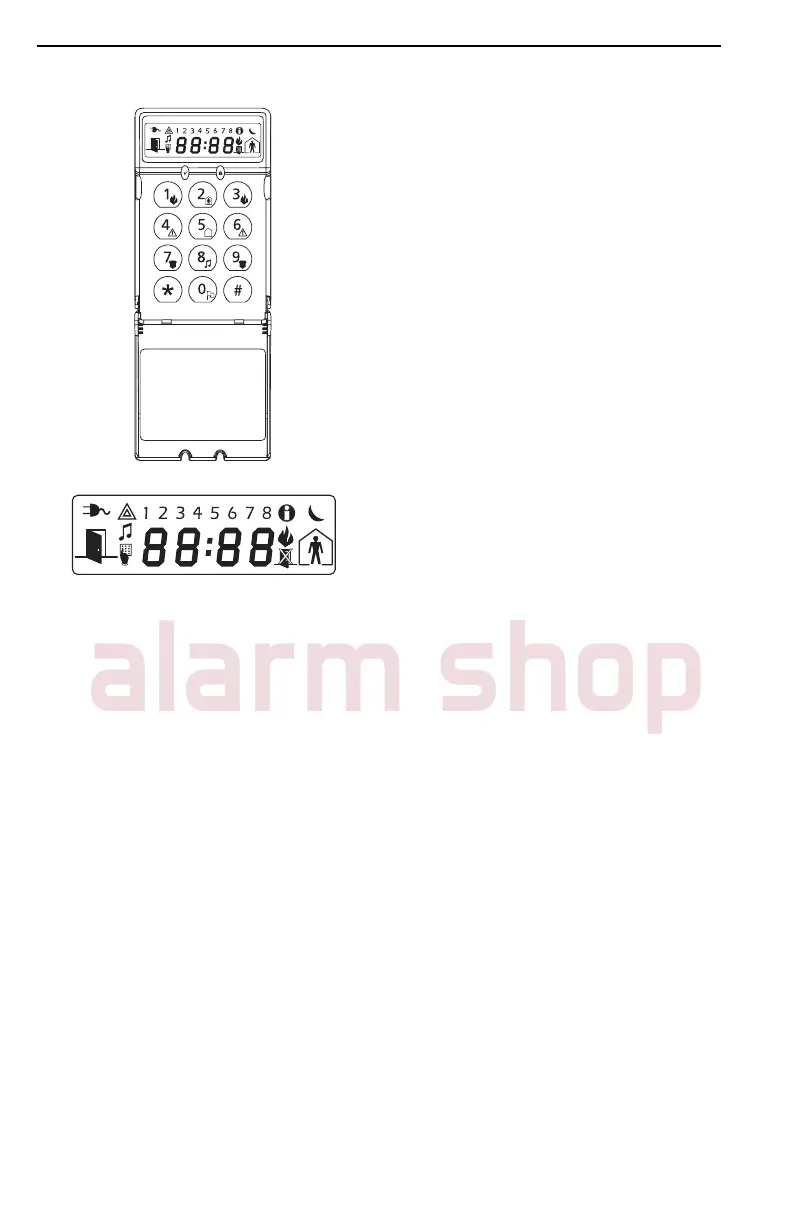

Le clavier LCD5511 indique les états du
système à l’aide de symboles et de
numéros qu’il fait apparaître sur son
afficheur à cristaux liquides. Ce clavier
peut être utilisé avec des systèmes de
sécurité protégeant jusqu’à 64 zones.
Le LCD5511 est compatible avec les
systèmes de sécurité DSC suivants :
• PC580/PC585 • PC5008
• PC1555/PC1565 • PC50XX
Spécifications
• Tension nominale : 12Vc.c
• Raccordement au panneau de
contrôle via le Keybus à 4 fils.
• Une entrée de zone et une sortie PGM
• Consommation de courant : 22mA (en
veille) / 85mA (maximum)
• Version avec interrupteur
antisabotage optionnelle
• Quatre touches de fonctions
programmables
• Voyants d’état Prêt (vert) et Armé
(rouge)
• Capteur de basse température
Installation
Déballage
La boîte du LCD5511 contient les
éléments suivants :
• Un clavier LCD5511
• Quatre vis de montage
• Un résistance fin de ligne
• Trois étiquettes intérieures pour la
porte du clavier
• Un commutateur anti-sabotage
• Ruban collant
• Un Manuel d’Installation
• Un Manuel d’Instructions
Montage
Pour le montage du clavier, choisissez
un endroit près du point d’entrée qui est
sec, sécuritaire et accessible. Lorsque
vous avez déterminé l’emplacement de
montage, suivez les étapes suivantes :
1. Retirez la partie arrière du clavier en
dévissant la vis (optionnelle) située à la
base de l’unité.
2. À l’aide des vis fournies avec l’unité,
fixez la partie arrière du clavier à
l’endroit choisi.
3. Si l’installation nécessite un
commutateur anti-sabotage, insérez-le
dans l’ouverture ronde située au centre
de la plaque arrière.
4. Pour les utilisations anti-sabotage,
essayez de vous assurer que la
plaquette arrîère est montée sur une
surface lisse et plate. Si vous l'installez
sur une surface rugeuse, mettez le
ruban collant sur le mur afin de lisser la
surface sur laquelle le dispositif anti-
sabotage sera fixé.
5. Avant de fixer le clavier sur sa plaque
arrière, effectuez tout le câblage décrit
dans la rubrique suivante.
Câblage
1. Avant de commencer à câbler l’unité,
assurez-vous que l’alimentation
(transformateur c.a. et batterie) du
panneau de contrôle est coupée.
2. Raccordez les quatre fils du Keybus
qui proviennent du panneau de
contrôle (rouge, noir, jaune et vert) sur
