Introducción

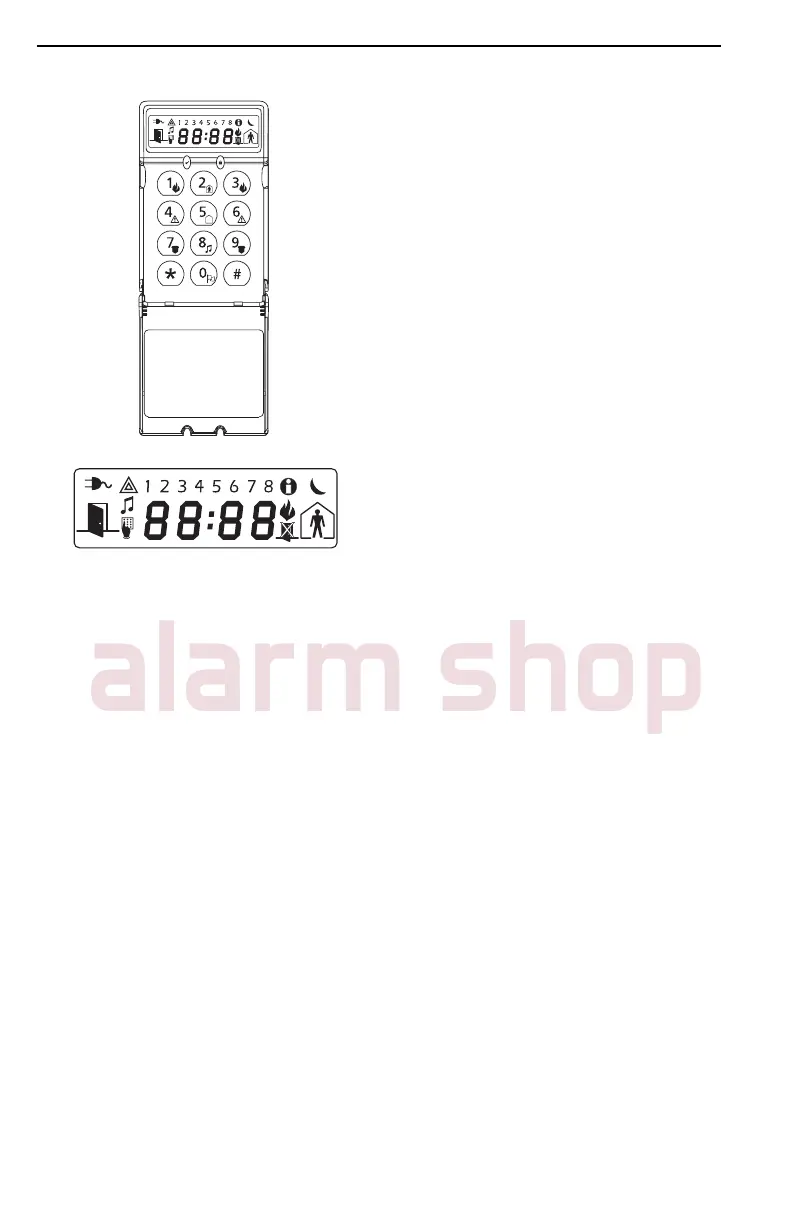

El teclado LCD5511 muestra el estado
del sistema usando una pantalla tipo LCD
la cual incluye símbolos y números. El te-
clado puede ser usado en sistemas de
seguridad de hasta 64 zonas. El
LCD5511 es compatible con los sigu-
ientes sistemas de seguridad DSC:
• PC580/PC585 • PC5008
• PC1555/PC1565 • PC50XX
Especificaciones
• Corriente nominal: 12V
DC
• Se conecta al panel de control medi-
ante el Keybus de 4 conductores
• Una entrada de zona o salida PGM en
teclado
• Consumo de corriente: 22mA (Normal) /
85mA (máximo)
• Versión con sabotaje opcional
• Cuatro teclas de función programables
• Luces de estado Listo (verde) y Arma-
do (roja)
• Sensor de temperatura baja
Instalación
Contenido
El conjunto LCD5511 incluye las sigu-
ientes partes:
• Un teclado LCD5511
• Cuatro tornillos de montaje
• Tres etiquetas internas para la puerta
del telclado
• Un resistor de fin de línea
• Un interruptor de sabotaje
• Tapa de la superficie
• Un Manual d’Instrucciones
• Un Manual d’Instalacion
Montaje
Ud. debe instalar el teclado en un lugar que
sea fácilmente accesible desde los puntos
designados como entrada y salida. Una
vez que haya elegido una ubicación segu-
ra y libre de humedad, siga los siguientes
pasos para el montaje del teclado.
Retire la placa posterior del teclado
aflojando el tornillo ubicado (opcional)
en la base de la unidad.
Fije la placa posterior del teclado a la
pared en la ubicación deseada. Utilice
los tornillos provistos.
Si la instalación requiere un interruptor
de sabotaje, inserte el interruptor en la
apertura redondeada ubicada en el
centro de la placa posterior.
Para el uso con encapsulado, aseg-
úrese de que la placa posterior está
montada en una superficie plana y uni-
forme. Si el montaje se realiza en una
superficie accidentada, fije la tapa de
la superficie adjunta a la pared para
nivelar el área de la superficie en la
que se ubicará el encapsulado.
Antes de montar el teclado en su placa
posterior, conecte el cableado del te-
clado según se describe en la sección
siguiente.
Cableado
1. Antes de comenzar con el conexiona-
do de la unidad, asegúrese que toda
alimentación (transformador de CA y
batería) esté desconectada desde el
panel de control.
2. Conecte los cuatro cables del Keybus
provenientes del panel de control (ro-
jo, negro, amarillo y verde) a los termi-
