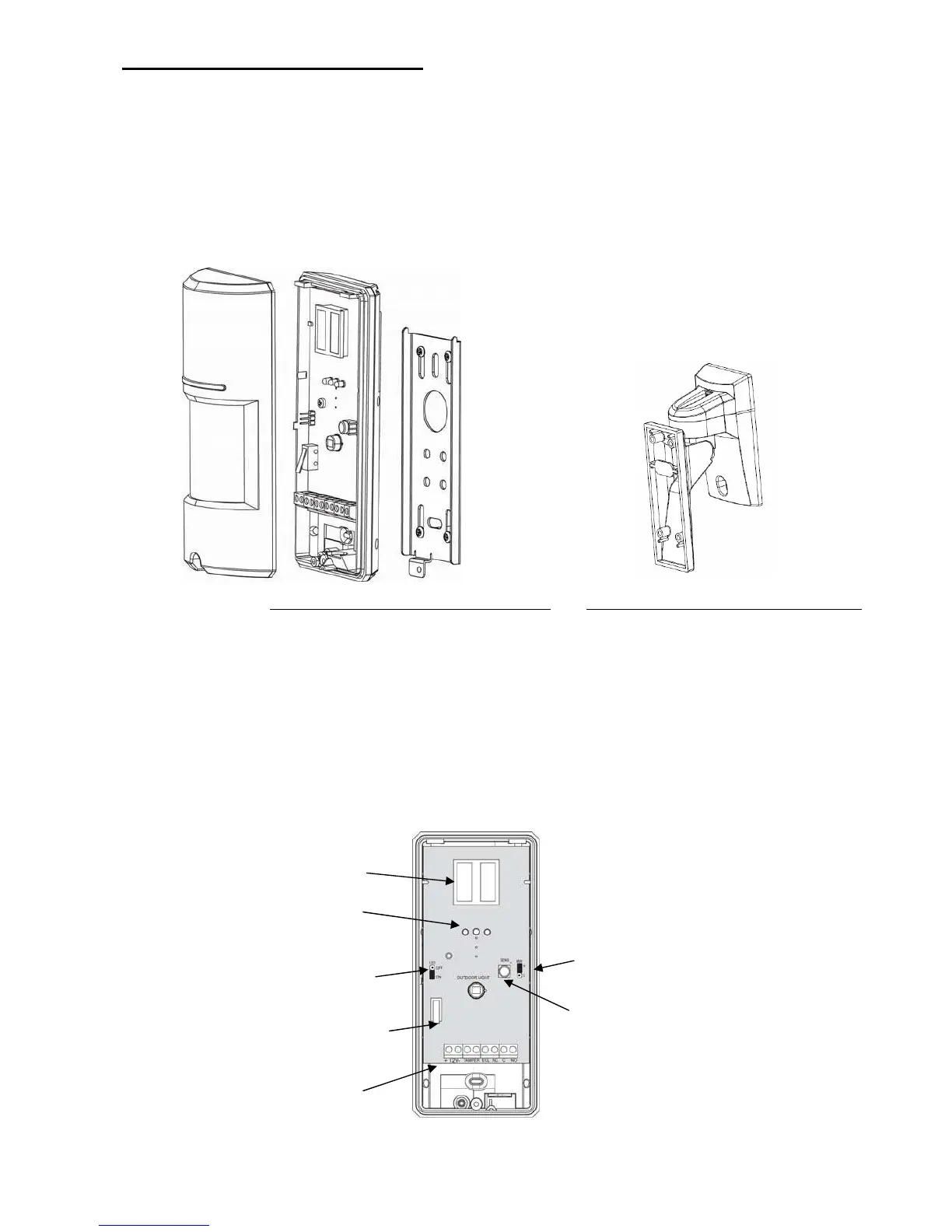

27 Descripción del proceso de montaje
El LC-151 es un detector robusto, pero pequeño, que contiene un indicador de LED grande que
se puede observar desde largas distancias para proveer la indicación de intrusión. Con el
soporte de montaje proveído, el LC-151 se puede armar con facilidad en paredes utilizando los
tornillos de montaje proveídos. Para instalaciones que exigen que el haz de detección sea
ajustado en la horizontal o en la vertical para lograr el campo de protección deseado, utilice el
soporte de montaje para exteriores LC-B1-15X ilustrado a continuación. (vendido por separado)
Detector de movimiento para exteriores LC-151
Soporte de montaje para exteriores LC-B1-15X
El LC-151 consiste en la combinación de dos elementos de detección:
• Elemento PIR
• Elemento de microondas
La siguiente ilustración muestra todos los elementos internos:
Puente de control de los LEDs de detección
(Configuración de fábrica: activado [ON])
Interruptor apertura
Antena de microondas
Puente de control de intensidad de microondas
(Configuración de fábrica: activado [ON])
Ajuste de sensibilidad
LEDs de detección
Bloque de conexión de terminales
