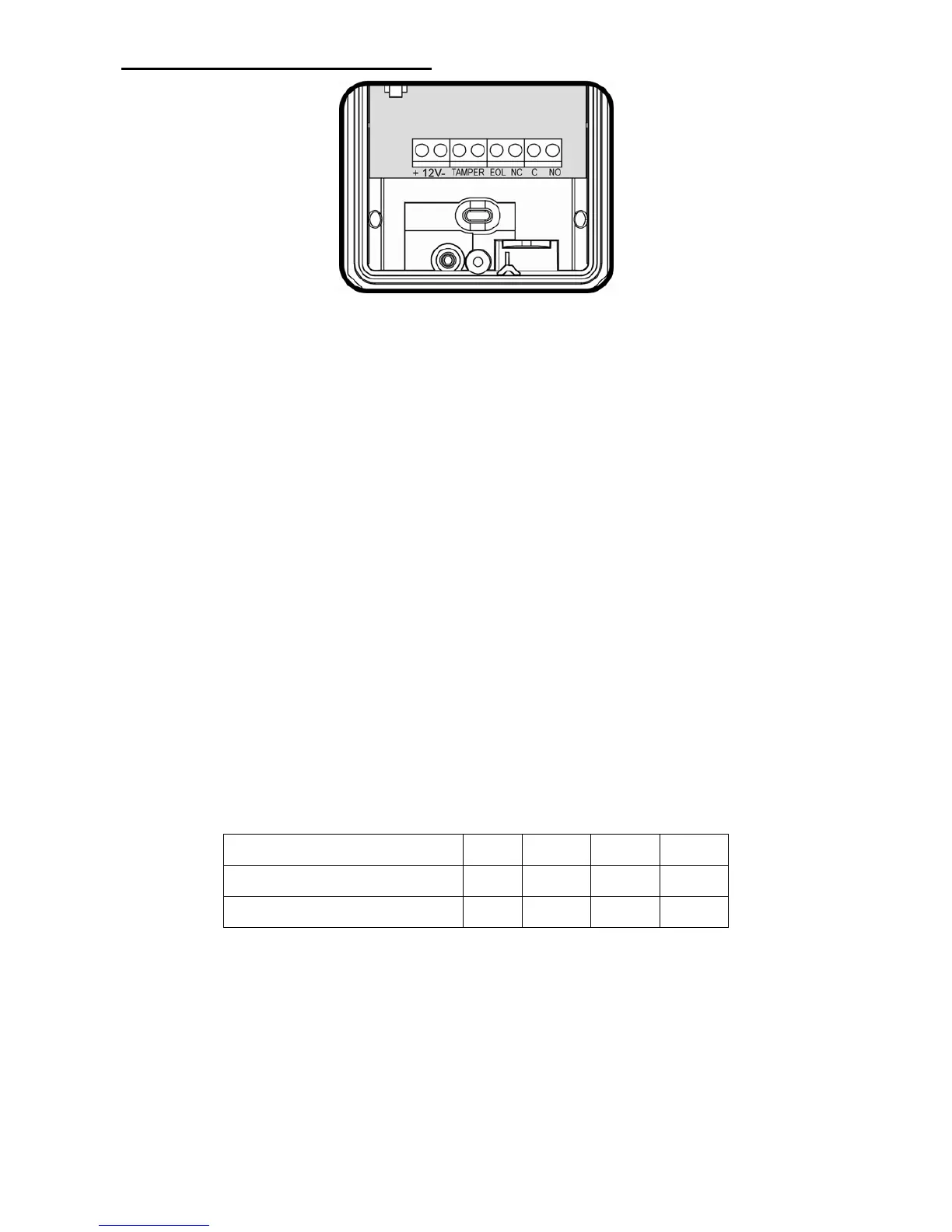

31 Conexiones del bloque de terminales
Terminal 1 – Con la marcación “+” (+12 V) – Conéctelo a una fuente de tensión positiva de
9,6-16 VCC (normalmente del panel de control).
Terminal 2 – Con la marcación “-” (GND) – Conéctelo a la conexión de tierra del panel de
control.
Terminales 3 y 4 – Con la marcación “TAMPER” – Si la función apertura es necesaria,
conecte esos terminales a una zona 24 horas normalmente cerrada en el panel de control.
Si la tapa superior del detector es abierta y el detector es desencajado / retirado de la pared
de instalación, una señal de alarma inmediata se enviará al panel de control.
Terminal 5 – Con la marcación “EOL” – Fin de línea – terminal opcional para conexiones
de resistores de fin de línea.
Terminales 6, 7 y 8 – Con la marcación “NC / C / NO” – Esos son contactos de relés de
salida del detector. Conéctelos a una entrada de zona del panel de control. Cuando un
Intruso es detectado, los relés de alarma (N.C. y N.O.) se conmutarán por 1,8 seg.
31.1 Requisitos de tamaño de los hilos
Utilice cable de grosor (AWG) 22 o superior. Utilice la tabla siguiente para determinar la
extensión y la vitola de los hilos.
Extensión del hilo [m] 205 310 510 870
Extensión del hilo [pies] 800 1200 2000 3400
Grosor del cable [nº] 22 20 18 16
