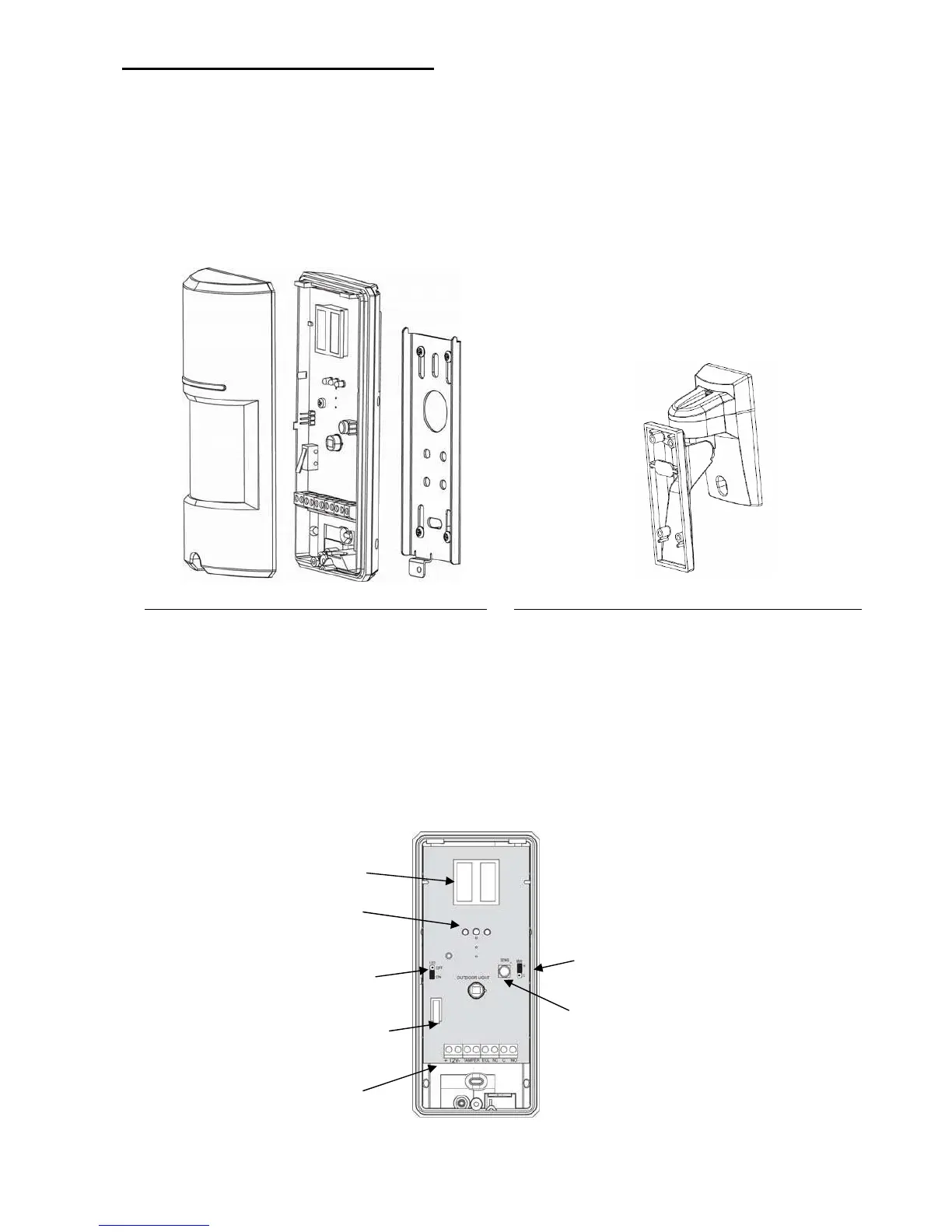

39 Descrição do processo de montagem
O LC-151 é um detector robusto, porém pequeno, que contém um indicador de LED grande que
pode ser observado a longas distâncias para fornecer a indicação de intrusão. Com o suporte de
montagem fornecido, o LC-151 pode ser montado facilmente em paredes utilizando os
parafusos de montagem fornecidos. Para instalações que exigem que o feixe de detecção seja
ajustado na horizontal ou na vertical para obter o campo de protecção desejado, utilize o suporte
de montagem para ambientes externos LC-B1-15X ilustrado abaixo. (vendido separadamente)
Detector de movimentos para ambientes externos LC-151
Suporte de montagem para ambientes externos LC-B1-15X
O LC-151 consiste na combinação de dois elementos de detecção:
• Elemento PIR
• Elemento de microondas
A ilustração a seguir mostra todos os elementos internos:
Jumper de controlo dos LEDs de detecção
(Configuração de fábrica: activado [ON])
Interruptor antiviolação
Antena de microondas
Jumper de controle de intensidade
de microondas
(Configuração de fábrica: activado [ON])
Ajuste de sensibilidade
LEDs de detecção
Bloco de ligação de terminais
