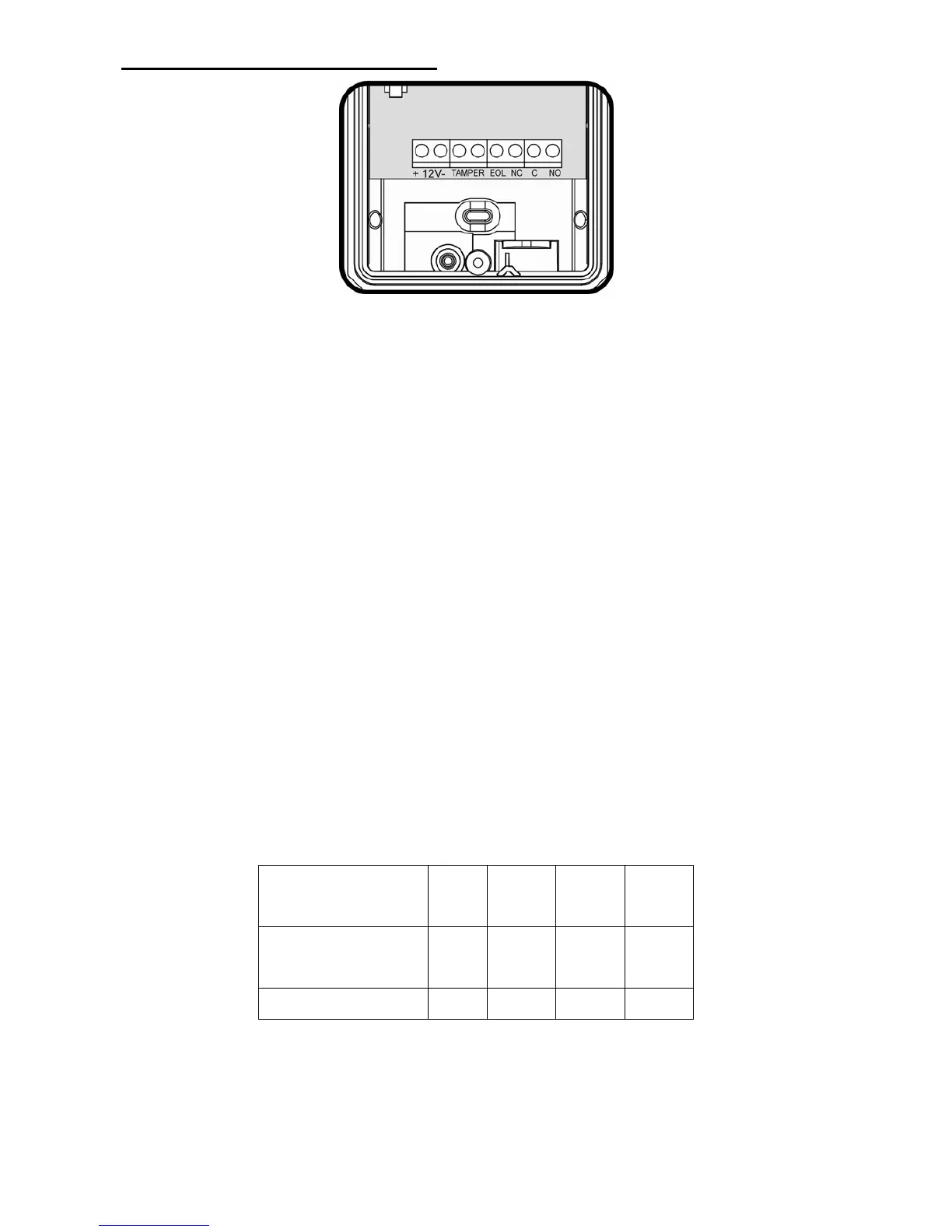

55 Collegamenti dei blocchi dei terminali
Terminale 1 – Contrassegnato "+" (+12 V) – Collegarlo alla Tensione positiva di 9,6 -16 Vdc
fonte (solitamente dal Pannello di controllo).
Terminale 2 – Contrassegnato "-" (MESSA A TERRA) – Collegarlo alla messa a terra del
Pannello di controllo.
Terminali 3 e 4 – Contrassegnati "TAMPER" – Se è necessaria la funzione
antimanomissione, collegare questi terminali a una zona antimanomissione 24 su 24
normalmente chiusa sul Pannello di controllo.
Se il coperchio superiore del rilevatore è aperto o se il rilevatore è staccato dalla parete di
installazione, sarà immediatamente inviato un segnale di allarme al Pannello di controllo.
Terminale 5 – Contrassegnato "EOL" – Fine linea; terminale opzionale per l'estremità dei
collegamenti dei resistori di linea.
Terminali 6, 7 e 8 – Contrassegnati "NC / C / NO" – Sono i contatti dei relè di output del
rilevatore. Collegarli a un'ingresso della zona sul pannello di controllo. Quando viene rilevato
un intruso, i relè dell'allarme (N.C. e N.O.) si attiveranno per 1,8 sec.
55.1 Requisiti relativi alle dimensioni dei fili
Utilizzare fili n. 22 AWG o di dimensioni maggiori. Utilizzare la tabella seguente per
determinare il diametro e la lunghezza richiesti dei fili.
Lunghezza dei fili
[m]
205 310 510 870
Lunghezza dei fili
[piedi]
800 1200 2000 3400
Diametro dei fili [n.] 22 20 18 16
