58

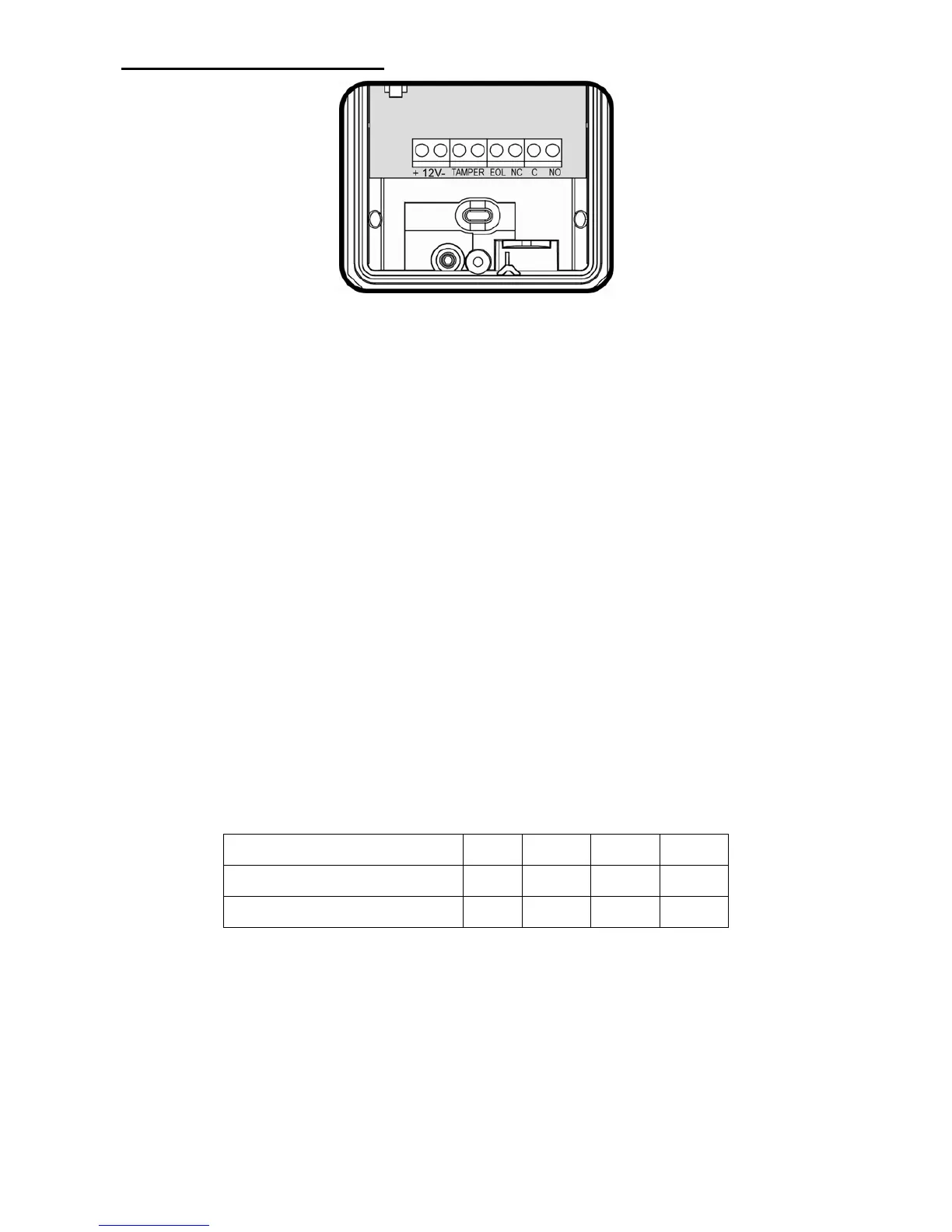

43 Ligações do bloco de terminais
Terminal 1 – Com a marcação “+” (+12 V) – Ligue-o a uma fonte de tensão positiva de
9,6-16 VCC (normalmente do painel de controlo).
Terminal 2 – Com a marcação “-” (GND) – Ligue-o ao terra do painel de controlo.
Terminais 3 e 4 – Com a marcação “TAMPER” – Se a função antiviolação for necessária,
ligue estes terminais a uma zona antiviolação 24 horas normalmente fechada no painel de
controlo.
Se a tampa superior do detector for aberta e o detector for desencaixado/retirado
da parede de instalação, um sinal de alarme imediato será enviado ao painel de controlo.
Terminal 5 – Com a marcação “EOL” – Fim de linha – terminal opcional para ligações de
resistores de fim de linha.
Terminais 6, 7 e 8 – Com a marcação “NC / C / NO” – Estes são contactos de relés de
saída do detector. Ligue-os a uma entrada de zona do painel de controlo. Quando um intruso
for detectado, os relés de alarme (N.C. e N.O.) serão comutados por 1,8 seg.
43.1 Requisitos de tamanho dos fios
Utilize fios de diâmetro (AWG) 22 ou melhores. Utilize a tabela a seguir para determinar a
extensão e o diâmetro dos fios.
Extensão do fio [m] 205 310 510 870
Extensão do fio [pés] 800 1200 2000 3400
Diâmetro do fio [nº] 22 20 18 16
