Dual 1009 - Page 28

Zwi
schenstücke
Adapters
lntermödiai res
Adaptadores
Zwischenstücke
Adapters
lnterm6diaires
Adaptadores

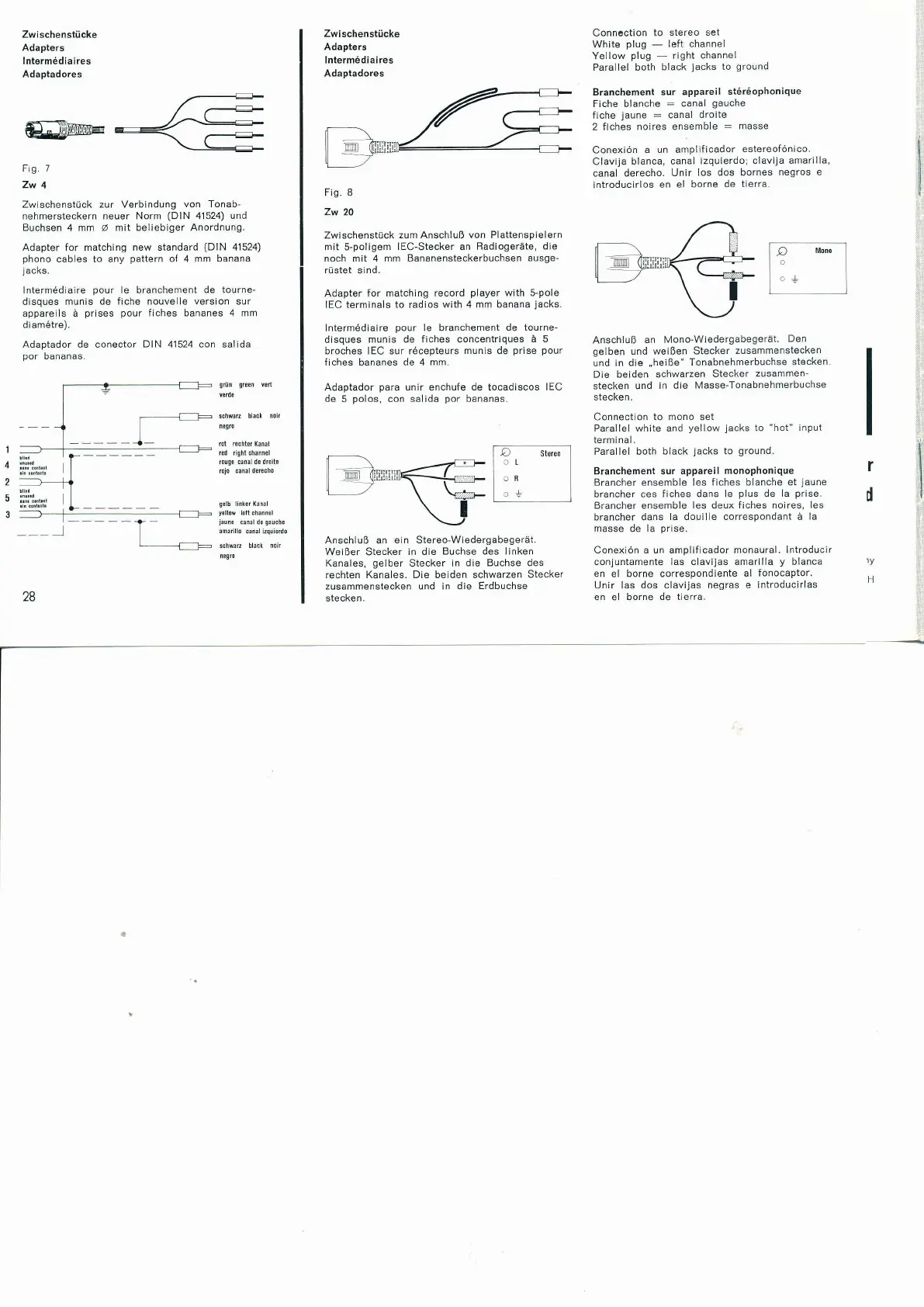

Fig.8
Zw 20
Zwischenstück
zum Anschluß von Plattenspielern
mit s-poligem
IEC-Stecker an Fladiogeräte,
die
noch mit
4
mm
Bananensteckerbuchsen ausge-
rüstet sind.
Adapter
for matching record
player
with 5-pole
IEC terminals to radios
with
4
mm banana
jacks.
lntermedialre
pour
le branchement
de tourne-
disques
munis de fiches concentriques
ä 5
broches IEC sur 16cepteurs
munis de
prise pour
fiches bananes de 4
mm.
Adaptador
para
unjr enchufe
de
tocadiscos
IEC
de
5
polos,
con salida
por
bananas,
Anschluß an
ein Stereo-Wiedergabegerät.
Welßer Stecker
in die
Buchse des linken
Kanales,
gelber
Stecker in
die Buchse des
rechten
Kanales. Die beiden schwarzen
Stecker
zusammenstecken und in die
Erdbuchse
stecken.
Connection
to stereo
set
White
plug
-
left channel
Yellow
plug
-
right channel
Parallel both
black
jacks
to
ground
Branchement sur
appareil
st6röophonique
Fiche blanche:
canal
gauche
fiche
jaune:
canal
droite
2 fiches
noires ensemble
:
masse
Conexiön
a un amplificador
estereofönico.
Clavija blanca,
canal
izquierdo; clavija
amarilla,
canal derecho.
Unir
los dos bornes
negros e
introducirlos en el borne de
tierra.
Anschluß
an Mono-Wiedergabegerät.
Den
gelben
und weißen
Stecker
zusammenstecken
und in
die
,,heiße"
Tonabnehmerbuchse
stecken.
Die beiden
schwarzen
Stecker
zusammen-
stecken und in die
Masse-Tonabnehmerbuchse
stecken.
Connection
to mono set
Parallel white and
yellow
jacks
to
"hot"
input
term i nal.
Parallel both black
jacks
to
ground.
Branchement sur
appareil monophonique
Brancher
ensemble
les fiches blanche
et
jaune
brancher ces
fiches dans Ie
plus
de la
prise.
Brancher ensemble les deux
fiches noires,
les
brancher dans
la douille correspondant ä
la
masse
de
la
prise.
Conexiön a un amplificador
monaural. lntroducir
conjuntamente las clavijas amarilla
y
blanca
en el borne correspondiente
al fonocaptor.
Unir
las dos clavijas
negras e introducirlas
en el borne
de tierra.
a-:
@m=ff
Ftg.7
Zw4
Zwlschenstück zur Verbindung
von Tonab-
nehmersteckern neuer Norm
(DlN
41524)
und
Buchsen
4
mm
o
mit beliebiger Anordnung.
Adapter for matching
new standard
(DlN
41524)
phono
cables to any
pattern
of 4 mm banana
j
acks.
lntermediaire
pour
le branchement
de tourne-
disques munis de
fiche nouvelle version sur
appareils
ä
prises pour
fiches bananes 4 mm
diamötre).
Adaptador de conector
DIN
41524 con salida
por
bananas.
I
i',:
litt
___l
gün g:€en
Yod
schwatr tlack
not
negr0
rot
recfrt€r
Kanal
red ltht chann€l
rougs
canal de drcite
rojo
canal dcreoho
gdb
linker Xanal
iaune
canal do
qauche
amaillo
canal tquierdo
schwan
black noir
negr0
1
4
2
5
3
28
