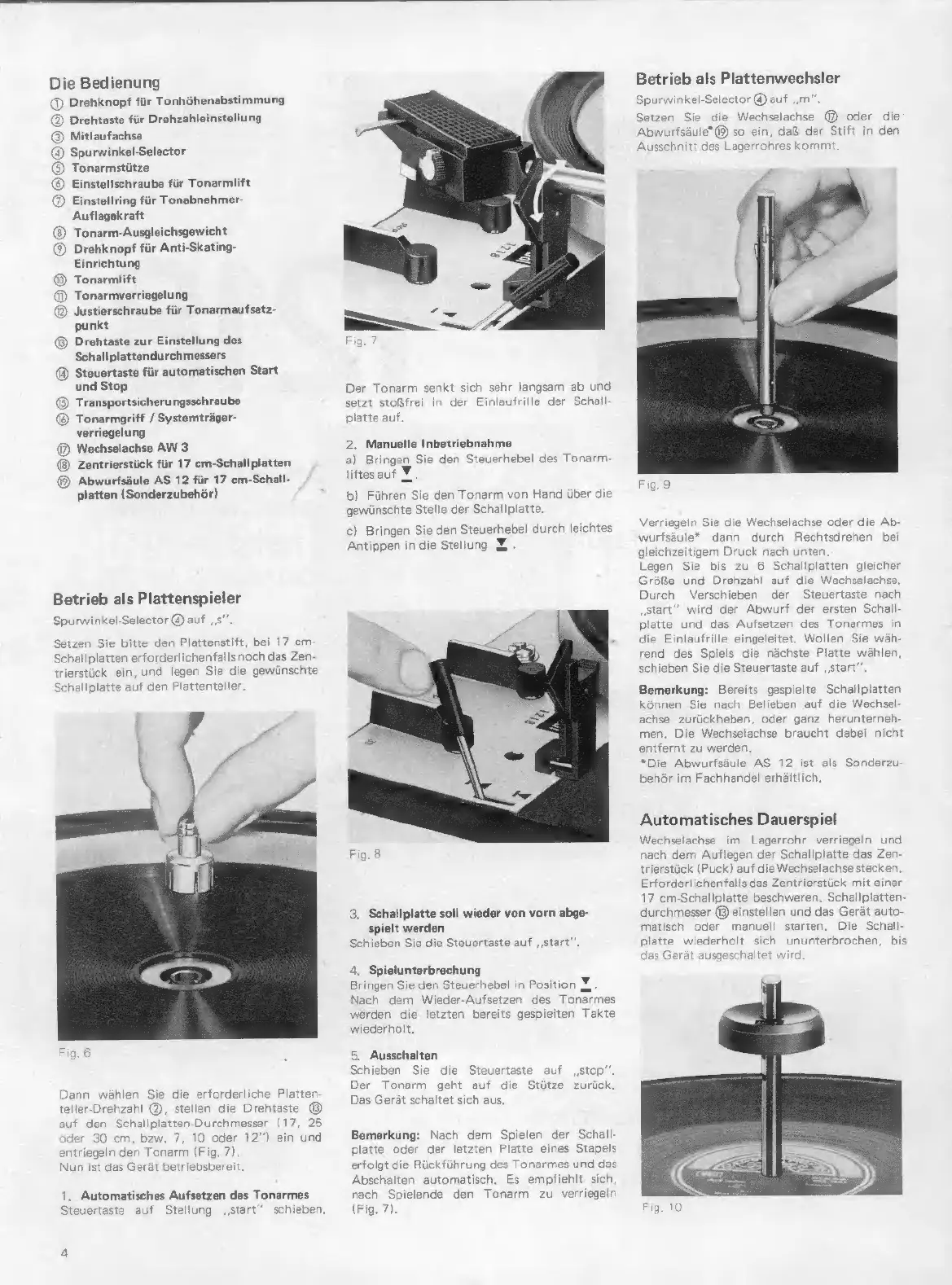

Dual 1218 - Die Bedienung

Die Bedienung
@
Drehknopf
fiir
Tonhóhenabstimmung
©
Drehtaste
für
Drehzahleinstellung
©
Mitlaufachse
Spurwinkel-Selector
5) Tonarmstiitze
5) Einstellschraube für Tonarmlift
Einstellring für Tonabnehmer-
Auflagekraft
) Tonarm-Ausgleichsgewicht
Drehknopf für Anti-Skating-
Einrichtung
Tonarmlift
Tonarmverriegelung
Justierschraube fiir Tonarmaufsetz-
punkt
Drehtaste zur Einstellung des
Schallplattendurchmessers
Steuertaste fiir automatischen Start
und Stop
Transportsicherungsschraube
Tonarmgriff / Systemtrager-
verriegelung
Wechselachse AW 3
Zentrierstück für 17 em-Schallplatten
Abwurfsáule AS 12 für 17 cm-Schall-
platten (Sonderzubehér)
© © 000 00 90008
ese
Betrieb als Plattenspieler
Spurwinkel-Selector @ auf ,
Setzen Sie bitte den Plattenstift, bei 17 cm:
Schallplatten
erforderlichenfalls
noch
das
Zen-
trierstück ein, und legen Sie die gewünschte
Schallplatte auf den Plattenteller.
eE
ae
Dann wählen Sie die erforderliche Platten.
teller-Drehzahl ®, stellen die Drehtaste ®
auf den Schaliplatten-Durchmesser (17, 25
oder 30 cm, bzw, 7, 10 oder 12”) ein und
entriegeln den Tonarm (Fig. 7)
Nun ist das Gerät betriebsbereit.
1. Automatisches Aufsetzen des Tonarmes
Steuertaste auf Stellung „start” schieben
Der Tonarm senkt sich sehr langsam ab und
setzt stoßfrei in der Einlaufrille der Schall
platte auf.
2. Manuelle Inbetriebnahme
a) Bringen Sie den Steuerhebel des Tonarm-
liftes auf Y.
b) Führen Sie den Tonarm von Hand über die
gewünschte Stelle der Schallplatte.
c)
Bringen
Sie
den
Steuerhebel
durch
leichtes
Antippen
in
die
Stellung
Y
Fig. B
3. Schallplatte soll wieder von vorn abge-
spielt werden
Schieben Sie die Steuertaste auf „start,
4, Spielunterbrechung
Bringen Sie den Steuerhebel in Position Y.
Nach dem Wieder-Aufsetzen des Tonarmes
werden die letzten bereits gespielten Takte
wiederholt,
5. Ausschalten
Schieben Sie die Steuertaste auf stop”.
Der Tonarm geht auf die Stütze zurück.
Das Gerät schaltet sich aus.
Bemerkung: Nach dem Spielen der Schall-
platte oder der letzten Platte eines Stapels
erfolgt die Rückführung des Tonarmes und das
Abschalten automatisch. Es empfiehlt sich,
nach Spielende den Tonarm zu verriegein
(Fig. 7).
Betrieb als Plattenwechsler
Spurwinkel-Selector @ auf „m’'
Setzen Sie die Wechselachse @ oder die
Abwurfsáule* (9) so ein, daß der Stift in den
‚Ausschnitt
des
Lagerrohres
kommt
Fig. 9
Verriegeln Sie die Wechselachse oder die Ab-
wurfsäule* dann durch Rechtsdrehen bei
gleichzeitigem Druck nach unten.
Legen Sie bis zu 6 Schallplatten gleicher
Größe und Drehzahl auf die Wechselachse,
Durch Verschieben der Steuertaste nach
‚st wird der Abwurf der ersten Schall-
platte und das Aufsetzen des Tonarmes in
die Einlaufrille eingeleitet. Wollen Sie wäh-
rend des Spiels die nächste Platte wählen,
schieben Sie die Steuertaste auf ,start”.
Bemerkung: Bereits gespielte Schallplatten
können Sie nach Belieben auf die Wechsel
achse zurückheben, oder ganz herunterneh.
men. Die Wechselachse braucht dabei nicht
entfernt zu werden
*Die Abwurfsäule AS 12 ist als Sonderzu
behör im Fachhandel erhältlich.
‚Automatisches Dauerspiel
Wechselachse im Lagerrohr verriegeln und
nach dem Auflegen der Schallplatte das Zen-
trierstück (Puck) auf die Wechselachse stecken.
Erforderlichenfalls das Zentrierstück mit einer
17 cm-Schallplatte beschweren. Schallplatten:
durchmesser ® einstellen und das Gerät auto-
matisch oder manuell starten. Die Schall-
platte wiederholt sich ununterbrochen, bis
das Gerät ausgeschaltet wird
