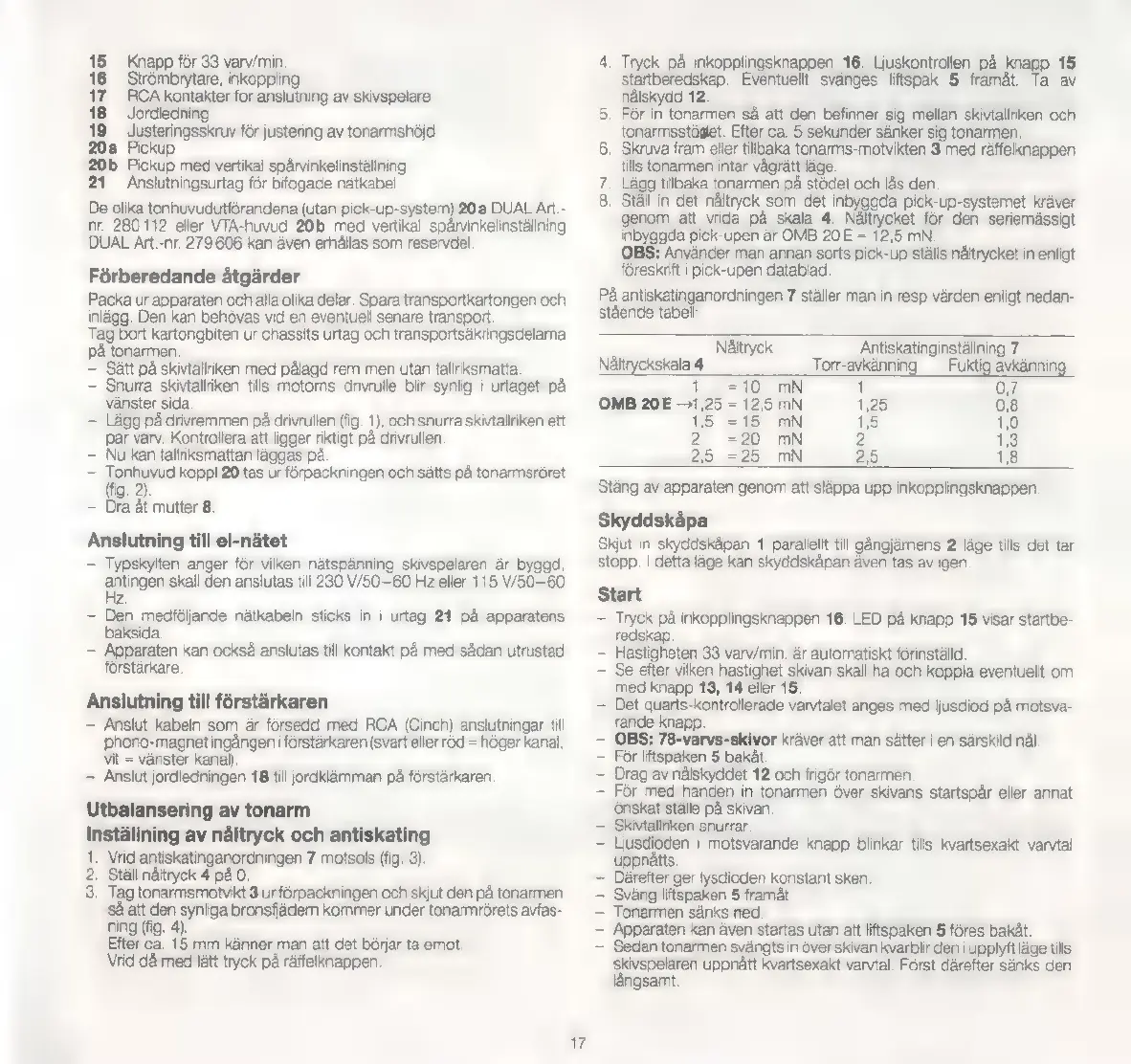

Dual CS 5000 User Manual

Knapp för 33 varv/min.
Strémbrytare, inkoppling
RCA kontakter for anslutning av skivspelare
Jordledning
Justeringsskruv för justering av tonarmshöjd
20a Pickup
20b Pickup med vertikal spárvinkelinstállning
21 Anslutningsurtag för bifogade nátkabel
De olika tonhuvudutförandena (utan pick-up-system) 20a DUAL Art.-
nr. 280 112 eller VTA-huvud 20b med vertikal spárvinkelinstállning
DUAL Art.-nr. 279 606 kan även erhällas som reservdel
Förberedande ätgärder
Packa ur apparaten och alla olika delar. Spara transportkartongen och
inlägg. Den kan behövas vid en eventuell senare transport.
Tag bort kartongbiten ur chassits urtag och transportsäkringsdelarna
pa tonarmen
— Sätt pa skivtallriken med pålagd rem men utan tallriksmatta.
— Snurra skivtalliken tills motorns drivrulle blir synlig i urtaget pà
vanster sida.
— Lägg pá drivremmen pà drivrullen (fig. 1), och snurra skivtallriken ett
par varv. Kontrollera att ligger riktigt pà drivrullen.
- Nu kan tallriksmattan läggas pa.
- Tonhuvud kopp! 20 tas ur förpackningen och sätts pa tonarmsröret
- Dra åt mutter 8.
Anslutning till el-nätet
— Typskylten anger för vilken nätspänning skivspelaren ar byggd,
antingen skall den anslutas till 230 W/50-60 Hz eller 115 W50-60
Hz.
- Den medföljande nätkabeln sticks in i urtag 21 pà apparatens
baksida.
- Apparaten kan ocksâ anslutas till kontakt pâ med sädan utrustad
förstärkare.
Anslutning till förstärkaren
— Anslut kabeln som är försedd med RCA (Cinch) anslutningar till
phono-magnet ingången i förstärkaren (svart eller röd = höger kanal,
vit = vänster kanal).
— Anslut jordledningen 18 till jordklämman på förstärkaren.
Utbalansering av tonarm
Inställning av nåltryck och antiskating
1. Vrid antiskatinganordningen 7 motsols (fig. 3).
2. Ställ nåltryck 4 på 0.
3. Tag tonarmsmotvikt 3 ur förpackningen och skjut den på tonarmen
sà att den synliga bronsfjädern kommer under tonarmrörets avfas-
ning (fig. 4).
Efter ca. 15 mm känner man att det börjar ta emot.
Vrid dà med lätt tryck pà räffelknappen.
Tryck pa inkopplingsknappen 16. Liuskontrollen pa knapp 15
rer Eventuellt svänges liftspak 5 framât. Ta av
id 12.
För in tonarmen sâ att den befinner sig mellan skivtallriken och
tonarmsstóget. Efter ca. 5 sekunder sänker sig tonarmen,
Skruva fram eller tillbaka tonarms-motvikten 3 med räffelknappen
tills tonarmen intar vågrätt läge.
Lâgg tillbaka tonarmen pà stödet och lâs den.
. Stall in det náltryck som det inbyggda pick-up-systemet kräver
genom att vrida pà skala 4, Nältrycket för den seriemassigt
inbyggda pick-upen ar OMB 20E = 12,5 mN.
OBS: Använder man annan sorts pick-up stalls nältrycket in enligt
föreskrift i pick-upen datablad.
Pâ antiskatinganordningen 7 ställer man in resp värden enligt nedan-
stâende tabell:
ON o o
Nältryck Antiskatinginstállning 7
Nältryckskala 4 Torr-avkänning ` Fuktig avkänning_
1 =10 mN 1 0,7
OMB 20E —1,25 = 12,5 mN 1,25 0,8
15 =15 mN 1,5 1,0
2 =20 mN 2 1,3
25 =25 mN 2,5 1,8
Stang av apparaten genom att släppa upp inkopplingsknappen.
Skyddskâpa
Skjut in skyddskâpan 1 parallellt till gängjärnens 2 läge tills det tar
stopp. | detta läge kan skyddskäpan âven tas av igen.
Start
ec inkopplingsknappen 16. LED pa knapp 15 visar startbe-
reds} .
Hastigheten 33 varv/min. ar automatiskt förinställd.
Se efter vilken hastighet skivan skall ha och koppla eventuellt om
med knapp 13, 14 eller 15.
Det quarts-kontrollerade varvtalet anges med ljusdiod på motsva-
rande knapp.
OBS: 78-varvs-skivor kräver att man sätter | en särskild nål,
För liftspaken 5 bakåt.
Drag av nålskyddet 12 och frigör tonarmen.
För med handen in tonarmen över skivans startspår eller annat
Önskat ställe på skivan.
Skivtallriken snurrar.
Ljusdioden | motsvarande knapp blinkar tills kvartsexakt varvtal
uppnåtts.
Därefter ger lysdioden konstant sken.
Sväng liftspaken 5 framåt
Tonarmen sänks ned.
Apparaten kan även startas utan att liftspaken 5 föres bakåt.
Sedan tonarmen svängts in över skivan kvarblir den i upplyft lage tills
el uppnätt kvartsexakt varvtal. Först därefter sänks den
ingsamt.
AT
AAN
17

Dual CS 5000 Specifications

General

Drive System	Belt Drive
Speeds	33 1/3, 45, 78 RPM
Tracking Force Adjustment	0 - 3 g
Weight	7.5 kg
Platter	Aluminum Die-cast
Tonearm	Straight
Dimensions	440 x 370 mm
