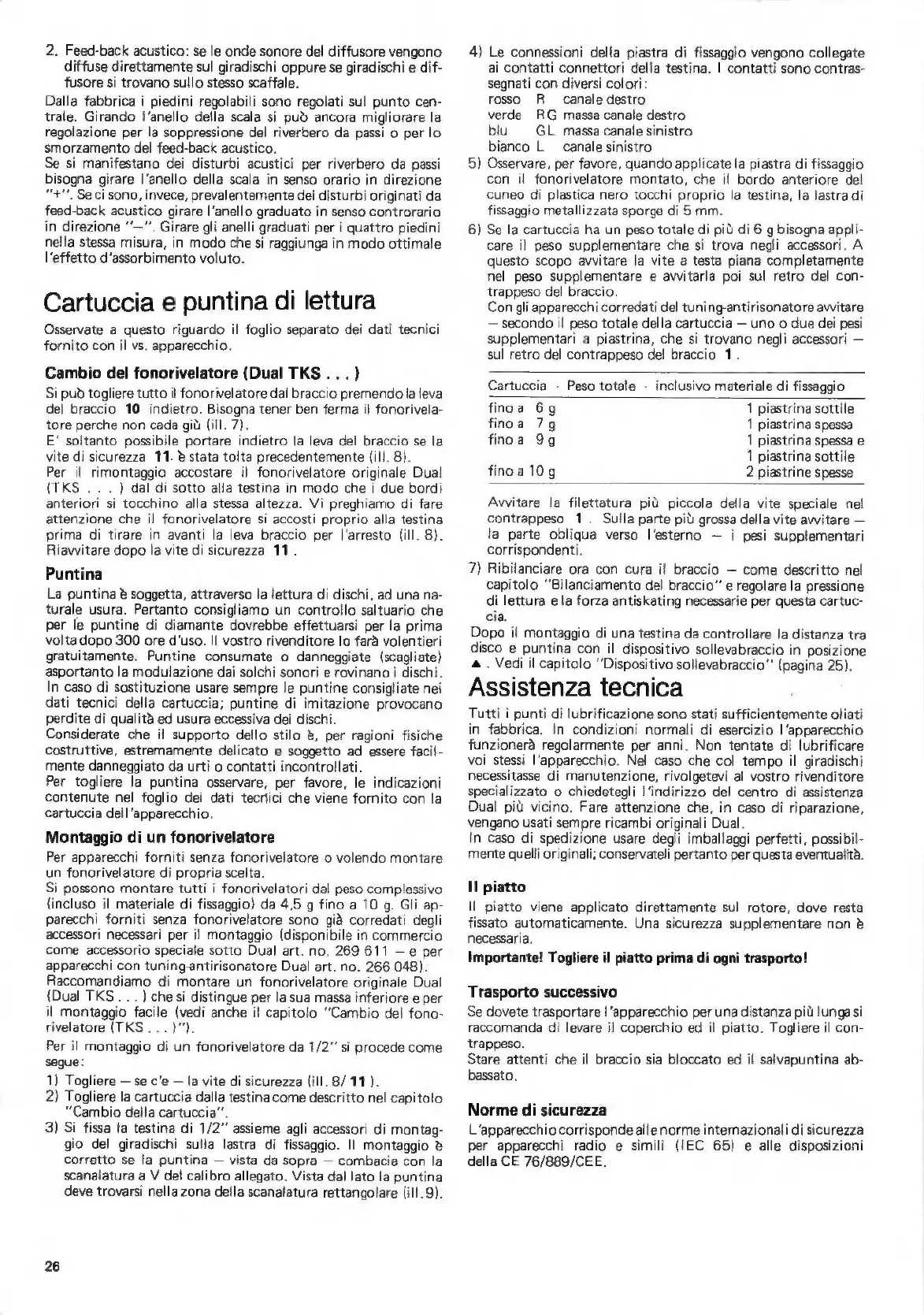

2. Feed-back acustico: se le onde sonore del diffusore vengono
diffuse direttamente sul giradischi oppure se giradischi e dif-
fusore si trovano sullo stesso scaffale.
Dalla fabbrica i piedini regolabili sono regolati sul punto cen-
trale. Girando l'anello della scala si può ancora migliorare la
regolazione per la soppressione del riverbero da passi o per lo
smorzamento del feed-back acustico.
Se si manifestano dei disturbi acustici per riverbero da passi
bisogna girare l'anello della scala in senso orario in direzione
"+", Se ci sono, invece, prevalentemente dei disturbi originati da
feed-back acustico girare l'anello graduato in senso controrario
in direzione “—”. Girare gli anelli graduati per i quattro piedini
nella stessa misura, in modo che si raggiunga in modo ottimale
l'effetto d'assorbimento voluto.
Cartuccia e puntina di lettura
Osservate a questo riguardo il foglio separato dei dati tecnici
fornito con il vs. apparecchio.
Cambio del fonorivelatore (Dual TKS ...)
Si può togliere tutto il fonorivelatore dal braccio premendo la leva
del braccio 10 indietro. Bisogna tener ben ferma il fonorivela-
tore perche non cada giù (ill. 7).
E' soltanto possibile portare indietro la leva del braccio se la
vite di sicurezza 11. è stata tolta precedentemente (ill. 8)
Per il rimontaggio accostare il fonorivelatore originale Dual
(TKS . ) dal di sotto alla testina in modo che i due bordi
anteriori si tocchino alla stessa altezza. Vi preghiamo di fare
attenzione che il fonorivelatore si accosti proprio alla testina
prima di tirare in avanti la leva braccio per l'arresto (ill. 8).
Riavvitare dopo la vite di sicurezza 11.
Puntina
La puntina è soggetta, attraverso la lettura di dischi, ad una na-
turale usura. Pertanto consigliamo un controllo saltuario che
per le puntine di diamante dovrebbe effettuarsi per la prima
volta dopo 300 ore d'uso. II vostro rivenditore lo farà volentieri
gratuitamente. Puntine consumate o danneggiate (scagliate)
asportanto la modulazione dai solchi sonori e rovinano i dischi.
In caso di sostituzione usare sempre le puntine consigliate nei
dati tecnici della cartuccia; puntine di imitazione provocano
perdite di qualità ed usura eccessiva dei dischi
Considerate che il supporto dello stilo è, per ragioni fisiche
costruttive, estremamente delicato e soggetto ad essere facil-
mente danneggiato da urti o contatti incontrollati.
Per togliere la puntina osservare, per favore, le indicazioni
contenute nel foglio dei dati tecriici che viene fornito con la
cartuccia dell'apparecchio.
Montaggio di un fonorivelatore
Per apparecchi forniti senza fonorivelatore o volendo montare
un fonorivelatore di propria scelta.
Si possono montare tutti i fonorivelatori dal peso complessivo
(incluso il materiale di fissaggio) da 4,5 g fino a 10 g. Gli ap-
parecchi forniti senza fonorivelatore sono già corredati degli
accessori necessari per il montaggio (disponibile in commercio
come accessorio speciale sotto Dual art. no. 269 611 — e per
‘apparecchi con tuning-antirisonatore Dual art. no. 266 048).
Raccomandiamo di montare un fonorivelatore originale Dual
(Dual TKS . . . ) che si distingue per la sua massa inferiore e per
il montaggio facile (vedi anche il capitolo “Cambio del fono-
rivelatore (TKS...)").
Per il montaggio di un fonorivelatore da 1/2“ si procede come
segue:
1) Togliere — se c'e — la vite di sicurezza (ill. 8/11).
2) Togliere la cartuccia dalla testina come descritto nel capitolo
“Cambio della cartuccia”.
3) Si fissa la testina di 1/2” assieme agli accessori di montag-
gio del giradischi sulla lastra di fissaggio. Il montaggio è
corretto se la puntina — vista da sopra — combacia con la
scanalatura a V del calibro allegato. Vista dal lato la puntina
deve trovarsi nella zona della scanalatura rettangolare (ill.9).
26
4) Le connessioni della piastra di fissaggio vengono collegate
ai contatti connettori della testina. I contatti sono contras-
segnati con diversi colori:
rosso R canale destro
verde RG massa canale destro
blu GL massa canale sinistro
bianco L canale sinistro
Osservare, per favore, quando applicate la piastra di fissaggio
con il fonorivelatore montato, che il bordo anteriore del
cuneo di plastica nero tocchi proprio la testina, la lastra di
fissaggio metallizzata sporge di 5 mm
6) Se la cartuccia ha un peso totale di più di 6 g bisogna appli-
care il peso supplementare che si trova negli accessori. A
questo scopo avvitare la vite a testa piana completamente
nel peso supplementare e avvitarla poi sul retro del con-
trappeso del braccio.
Con gli apparecchi corredati del tuning-antirisonatore avvitare
— secondo il peso totale della cartuccia — uno o due dei pesi
supplementari a piastrina, che si trovano negli accessori —
sul retro del contrappeso del braccio 1
5
Cartuccia - Peso totale - inclusivo materiale di fissaggio
finoa 6g 1 piastrina sottile
finoa 7g 1 piastrina spessa
finoa 9g 1 piastrina spessa e
1 piastrina sottile
fino a 10g 2 piastrine spesse
Avvitare la filettatura più piccola della vite speciale nel
contrappeso 1. Sulla parte più grossa della vite avvitare —
la parte obliqua verso l'esterno — i pesi supplementari
corrispondenti.
7) Ribilanciare ora con cura il braccio — come descritto nel
capitolo "Bilanciamento del braccio” e regolare la pressione
di lettura e la forza antiskating necessarie per questa cartuc-
cia.
Dopo
il
montaggio
di
una
testina
da
controllare
la
distanza
tra
disco
e
puntina
con
il
dispositivo
sollevabraccio
in
posizione
a . Vedi il capitolo “Dispositivo sollevabraccio‘’ (pagina 25).
Assistenza tecnica
Tutti i punti di lubrificazione sono stati sufficientemente oliati
in fabbrica. In condizioni normali di esercizio l'apparecchio
funzionerà regolarmente per anni. Non tentate di lubrificare
voi stessi l'apparecchio. Nel caso che col tempo il giradischi
necessitasse di manutenzione, rivolgetevi al vostro rivenditore
specializzato o chiedetegli l'indirizzo del centro di assistenza
Dual più vicino. Fare attenzione che, in caso di riparazione,
vengano usati sempre ricambi originali Dual.
In caso di spedizione usare degli imballaggi perfetti, possibil-
mente quelli originali; conservateli pertanto per questa eventualità.
Il piatto
Il piatto viene applicato direttamente sul rotore, dove resta
fissato automaticamente. Una sicurezza supplementare non è
necessaria.
Importante! Togliere il piatto prima di ogni trasporto!
Trasporto successivo
Se dovete trasportare l'apparecchio per una distanza più lunga si
raccomanda di levare il coperchio ed il piatto. Togliere il con-
trappeso.
Stare attenti che il braccio sia bloccato ed il salvapuntina ab-
bassato.
Norme di sicurezza
L'apparecchio corrisponde alle norme internazionali di sicurezza
per apparecchi radio e simili (IEC 65) e alle disposizioni
della CE 76/889/CEE.
