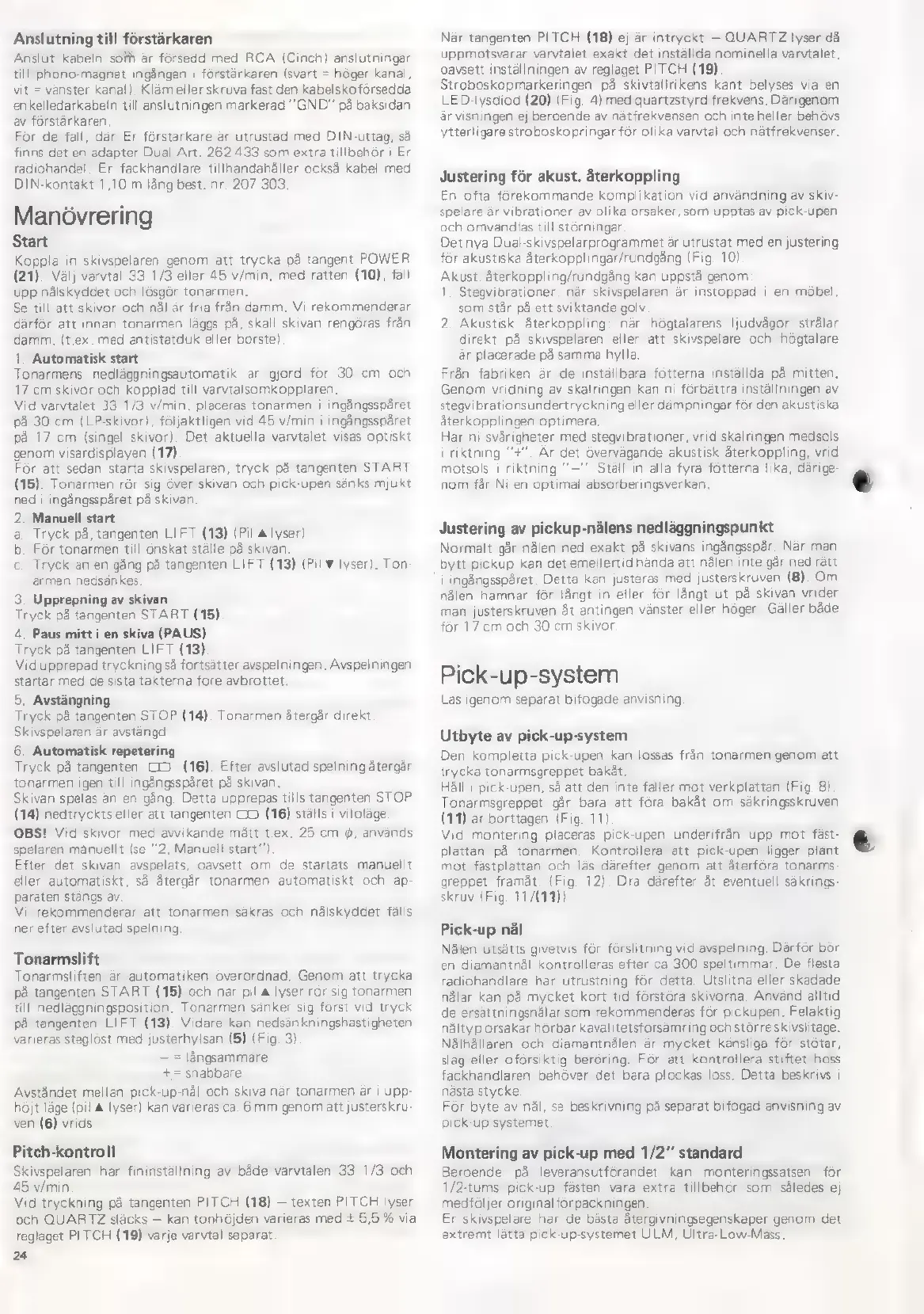

Anslutning till förstärkaren
Anslut kabeln sol är försedd med RCA (Cinch) anslutningar
till phono-magnet ingángen | förstärkaren (svart = höger kanal,
vit = vanster kanal), Klám ellerskruva fast den kabelskoförsedda
enkelledarkabeln till anslutningen markerad "GND" pá baksidan
av forstarkaren,
För de fall, dar Er förstärkare ar utrustad med DIN-uttag, sá
finns det en adapter Dual Art. 262 433 som extra tillbehòr i Er
radiohandel. Er fackhandlare tillhandaháller också kabel med
DIN-kontakt 1,10 m läng best. nr. 207 303.
Manövrering
Start
Koppla in skivspelaren genom att trycka pá tangent POWER
(21). Välj varvtal 33 1/3 eller 45 v/min. med ratten (10), fall
upp nälskyddet och lösgör tonarmen.
Se till att skivor och nál ar fria fran damm. Vi rekommenderar
därför att innan tonarmen läggs pá, skall skivan rengöras frän
damm, (t.ex. med antistatduk eller borste)
1. Automatisk start
Tonarmens nedläggningsautomatik ar gjord för 30 cm och
17 cm skivor och kopplad till varvtalsomkopplaren.
Vid varvtalet 33 1/3 v/min. placeras tonarmen i ingängsspäret
på 30 cm (LP-skivor), följaktligen vid 45 v/min i ingángsspáret
pa 17 cm (singel skivor). Det aktuella varvtalet visas optiskt
genom visardisplayen (17)
For att sedan starta skivspelaren, tryck pá tangenten START
(15). Tonarmen rör sig över skivan och pick-upen sänks mjukt
ned | ingängsspäret pá skivan
2. Manuell start
a. Tryck pá, tangenten LIFT (13) (Pil À lyser)
b. Fór tonarmen till ónskat stálle pá skivan.
c. Tryck än en gång pá tangenten LIFT (13) (Pil ¥ lyser). Ton
armen nedsan kes.
3. Upprepning av skivan
Tryck pä tangenten START (15)
4. Paus mitt i en skiva (PAUS)
Tryck på tangenten LIFT (13)
Vid upprepad tryckning så fortsätter avspelningen. Avspelningen
startar med de sista takterna före avbrottet.
5. Avstängning
Tryck på tangenten STOP (14). Tonarmen återgår direkt
Skivspelaren är avstängd
6. Automatisk repetering
Tryck på tangenten CD (16). Efter avslutad spelning återgår
tonarmen igen till ingängsspäret på skivan.
Skivan spelas än en gång. Detta upprepas tills tangenten STOP
(14) nedtryckts eller att tangenten CD (16) ställs i viloläge
OBS! Vid skivor med avvikande mått t.ex. 25 cm @, används
spelaren mänuellt (se “2. Manuell start”).
Efter det skivan avspelats, oavsett om de startats manuellt
eller automatiskt, så återgår tonarmen automatiskt och ap-
paraten stängs av.
Vi rekommenderar att tonarmen säkras och nålskyddet fälls
ner efter avslutad spelning.
Tonarmslift
Tonarmsliften är automatiken överordnad. Genom att trycka
på tangenten START (15) och när pil a lyser rör sig tonarmen
till nedlaggningsposition. Tonarmen sänker sig först vid tryck
på tangenten LIFT (13). Vidare kan nedsänkningshastigheten
varieras steglöst med justerhylsan (5) (Fig. 3)
— = långsammare
+= snabbare
Avståndet mellan pick-up-nål och skiva när tonarmen är i upp-
höjt läge (pil 4 lyser) kan varieras ca. 6 mm genom att justerskru-
ven (6) vrids.
Pitch-kontroll
Skivspelaren har fininställning av både varvtalen 33 1/3 och
45 v/min
Vid tryckning på tangenten PITCH (18) — texten PITCH lyser
och QUARTZ släcks — kan tonhöjden varieras med + 5,5 % via
reglaget PITCH (19) varje varvtal separat.
24
När tangenten PITCH (18) ej är intryckt — QUARTZ lyser då
uppmotsvarar varvtalet exakt det inställda nominella varvtalet,
oavsett inställningen av reglaget PITCH (19).
Stroboskopmarkeringen på skivtallrikens kant belyses via en
LED-lysdiod (20) (Fig. 4) med quartzstyrd frekvens. Därigenom
är visningen ej beroende av nätfrekvensen och inte heller behövs
ytterligare stroboskopringar för olika varvtal och nätfrekvenser.
Justering för akust. återkoppling
En ofta förekommande komplikation vid användning av skiv-
spelare är vibrationer av olika orsaker, som upptas av pick-upen
och omvandlas till störningar
Det nya Dual-skivspelarprogrammet är utrustat med en justering
för akustiska återkopplingar/rundgång (Fig. 10)
Akust. återkoppling/rundgång kan uppstå genom
1. Stegvibrationer: när skivspelaren är instoppad | en möbel,
som star pa ett sviktande golv.
2. Akustisk återkoppling: nar högtalarens ljudvågor strålar
direkt på skivspelaren eller att skivspelare och högtalare
är placerade på samma hylla,
Från fabriken är de inställbara fötterna inställda på mitten.
Genom vridning av skalringen kan ni förbättra inställningen av
stegvibrationsundertryckning eller dampningar för den akustiska
återkopplingen optimera,
Har ni svårigheter med stegvibrationer, vrid skalringen medsols
i riktning “+”. Ar det övervägande akustisk återkoppling, vrid
motsols i riktning “—”. Ställ in alla fyra fötterna lika, därige-
nom får Ni en optimal absorberingsverkan.
Justering av pickup-nälens nedläggningspunkt
Normalt går nålen ned exakt på skivans ingångsspår. När man
bytt pickup kan det emellertid hända att nålen inte går ned rätt
i
ingångsspåret.
Detta
kan
justeras
med
justerskruven
(8).
Om
nålen
hamnar
för
långt
in
eller
för
långt
ut
på
skivan
vrider
man
justerskruven
åt
antingen
vänster
eller
höger.
Gäller
både
för
17
cm
och
30
cm
skivor.
Pick-up-system
Las igenom separat bifogade anvisning.
Utbyte av pick-up-system
Den ‘kompletta pick-upen kan lossas fran tonarmen genom att
trycka tonarmsgreppet bakåt.
Håll i pick-upen, sá att den inte faller mot verkplattan (Fig. 8).
Tonarmsgreppet går bara att föra bakåt om säkringsskruven
(11) är borttagen (Fig. 11)
Vid montering placeras pick-upen underifrån upp mot fäst-
plattan på tonarmen. Kontrollera att pick-upen ligger plant
mot fästplattan och läs därefter genom att återföra tonarms
greppet framåt. (Fig. 12). Dra därefter åt eventuell säkrings-
skruv (Fig. 11/(11))
Pick-up näl
Nälen utsätts givetvis för förslitning vid avspelning. Därför bör
en diamantnäl kontrolleras efter ca 300 speltimmar. De flesta
radiohandlare har utrustning för detta. Utslitna eller skadade
nälar kan pä mycket kort tid förstöra skivorna. Använd alltid
de ersättningsnälar som rekommenderas för pickupen. Felaktig
nältyp orsakar hörbar kavalitetsförsämring och större skivslitage.
Nälhällaren och diamantnälen är mycket känsliga för stötar,
slag eller oförsiktig beröring. För att kontrollera stiftet hoss
fackhandlaren behöver det bara plockas loss. Detta beskrivs i
nästa stycke.
För byte av nål, se beskrivning på separat bifogad anvisning av
pick-up systemet.
Montering av pick-up med 1/2” standard
Beroende på leveransutförandet kan monteringssatsen för
1/2-tums pick-up fästen vara extra tillbehör som således ej
medföljer original förpackningen.
Er skivspelare har de bästa återgivningsegenskaper genom det
extremt lätta pick-up-systemet ULM, Ultra-Low-Mass.
