MONTAGE
INSTALLATION
INSTALLATION
t
230 VAC
1
3
L
2
4
N
5
N
6
L
Sensor
Sensor
Capteur
Last (Heizung)
Load (Heating)
Charge (chauffage)

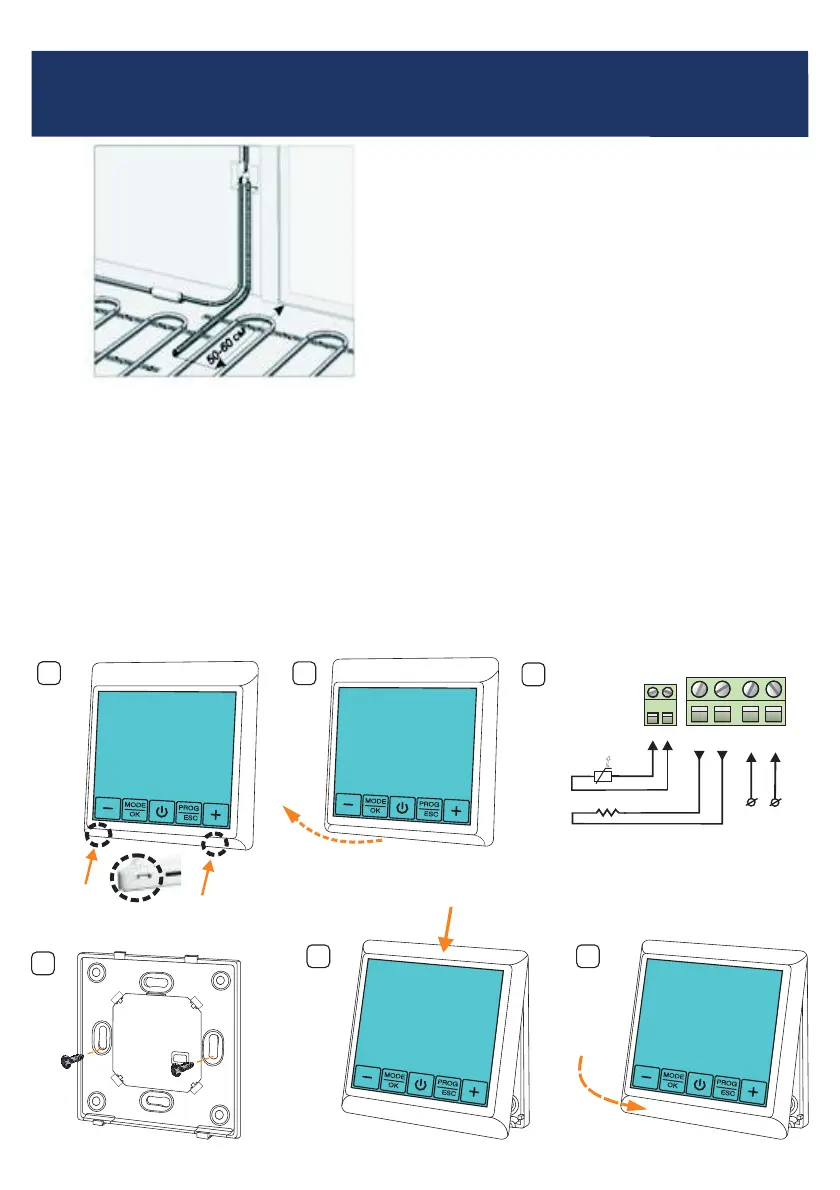

Bodenfühler fixieren
Die Fühlerleitung des Thermostats muss in einem separaten Leerrohr nach
EN 61386-1 verlegt werden. Der Bodenfühler sollte in der Mitte von zwei
Heizleitungen verlegt werden.
Verlegen Sie den Kaltleiter (Netzanschlussleitung) seitlich bis zur
Anschlussdose und kreuzen Sie hierbei nicht den Heizleiter! Halten Sie
einen Mindestabstand von ca. 2 cm zu dem Heizleiter ein! Für das
elektronische Thermostat sollte an der ausgewählten Stelle eine
handelsübliche Unterputzdose mit 230 V AC Netzanschlussleitung aus dem
Hausnetz vorhanden sein. Ein Fehlerstromschutzschalter (30 mA) ist
vorzusehen. Stellen Sie während der Installation des Wellrohrs und
nochmals vor der Verlegung des Estrichs sicher, dass der Sensor im
Wellrohr verlegt und wieder herausgenommen werden kann.
SensorInstallation
The floor temperature sensor cable has to be placed into a seperate
corrugated tube according to EN 61386-1. The sensor should be placed
centrally between the heating conductor. Route the heating mat cold lead
through the second corrugated tubing. Do not cross the cold lead over, or
place closer than about 2 cm to the mat heating wires! A standard plastic
round recessedelectrical box with 230 VAC powersupply should be available
at the chosen thermostat location. A ground fault circuit breaker (30 mA)
should be used for the 230 VAC heating mat circuit. Ensure that the sensor
can be placed into and removed from the corrugated tube (Ø16mm); once
during installation of the tubing and again before installation of the floor
finish!
Installationdu capteur de sol
tion du
revêtement de sol que le capteur peut être placé dans le tube ondulé et
égalementen être retiré.
Le câble du capteur de température du sol doit être placé dans un tube
ondulé séparé conformément à la norme NF EN 61386-1. Le capteur doit être
installé à équidistance de deux conducteurs chauffants. Posez la résistance
CPT enparallèle jusqu'à la boîtede jonction et nela faites pas secroiser avec
le corps conducteur!Conserver une distance minimalede2 cm entre lesdeux
!Pour lethermostat électronique, unepriseencastrée courante avecun câble
d'alimentation de 230 V AC au réseau domestique doit être présente. Un
disjoncteur à courant de défaut (30 mA) doit être prévu. Assurez-vous
pendant l'installation de la tuyauterie puis avant l'installa
1
2
3
4
5
4
6
